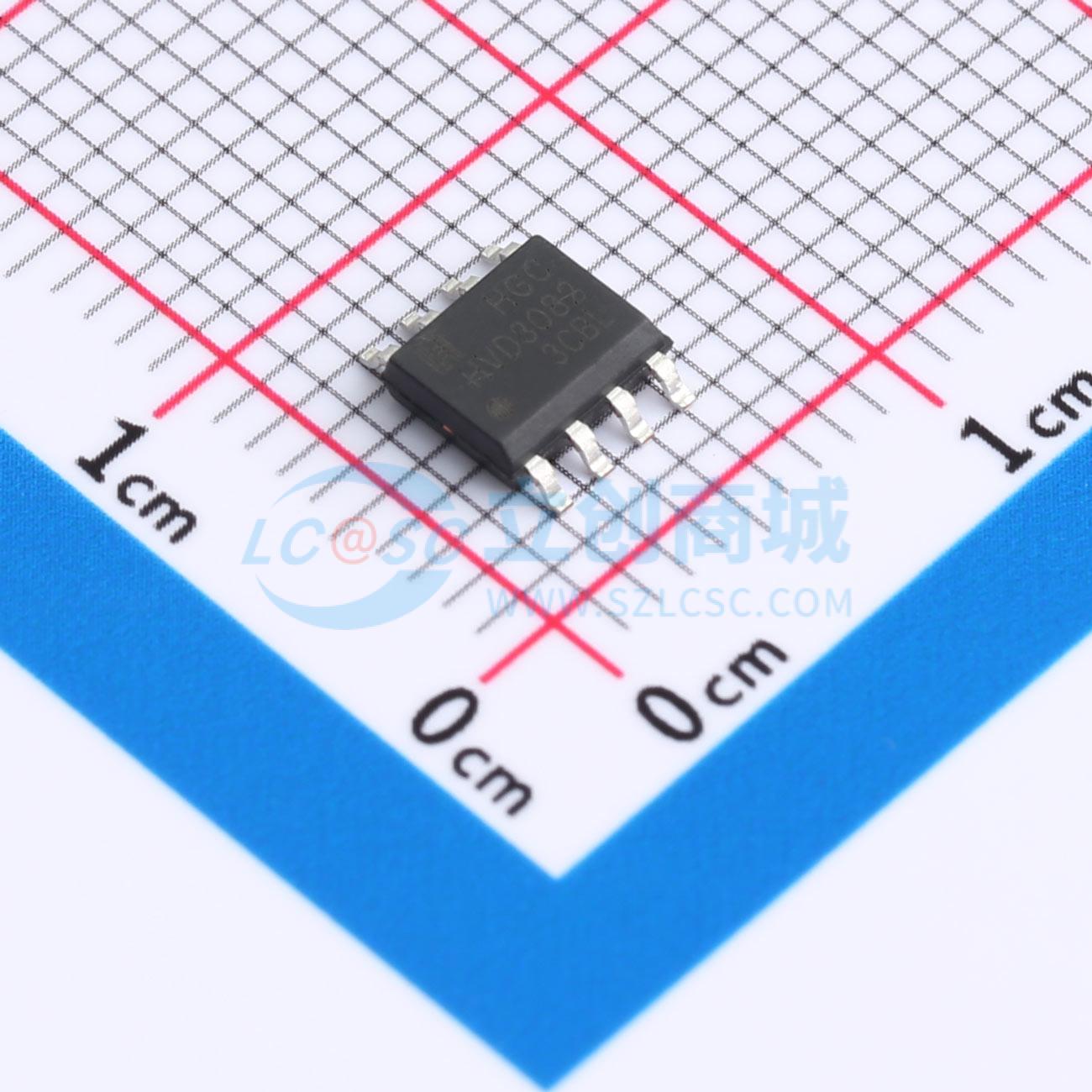

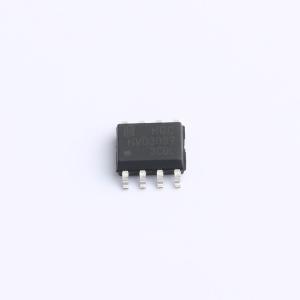

HX65HVD3082EIDRG

HX65HVD3080E–HX65HVD3088E 是 +5.0V 供电、具有 ±16kV ESD 保护的 RS-485/RS-422 收发器。具有失效保护电路，当接收器输入开路或短路、或者挂接在终端匹配总线上的所有发送器都禁用时，接收器将输出逻辑高电平。全系列都具有热插拔功能，在上电或热插入时可以消除总线上的故障瞬变信号。 HX65HVD3080E– HX65HVD3088E 驱动器提供超大输出电压摆幅（在 54 欧姆负载时会超过 2.1V），从而保证了更高的噪声容限；HX65HVD3080E – HX65HVD3085E 具有低摆率驱动器，能够减小 EMI 和由于不恰当的终端匹配电缆所引起的反射，实现高达 500kbps 的无差错数据传输。 HX65HVD3086E/HX65HVD3087E/HX65HVD3088E 驱动器的摆率不受限制，可实现高达 16Mbps 的传输速率。 HX65HVD3082E/ HX65HVD3085E/ HX65HVD3088E 用于半双工通信；HX65HVD3080E/HX65HVD3081E/ HX65HVD3083E/ HX65HVD3084E /HX65HVD3086E /HX65HVD3087E 用于全双工通信。所有器件的接收器具有 1/8 单位负载输入阻抗，总线上可以挂接多达 256 个收发器。 HX65HVD3080E–HX65HVD3088E 系列高速 RS-485/RS-422 收发器包括一路驱动器和一路接收器。这些器件具有失效保护电路。HX65HVD3080E–HX65HVD3088E 具有热插拔功能，支持热插入而不会产生数据传输错误。HX65HVD3080E – HX65HVD3085E 的低摆率驱动器可降低 EMI，并减小由不恰当的端接电缆引起的反射，能够实现最大 500kbps 的无差错数据传输，HX65HVD3086E/HX65HVD3087E/HX65HVD3088E 的驱动器摆率不受限制，能够实现最大 16Mbps 的传输速率；所有器件均采用 +5.0V 单电源供电。驱动器具有输出短路限流功能。热关断电路保护驱动器不会出现功耗过大。进入热关断保护后，驱动器输出被置于高阻态。 HX65HVD3080E–HX65HVD3085E 接收器具有输入滤波功能。此滤波功能提高了上升和下降缓慢的差分信号的噪声抑制能力。滤波器使接收器传输延时增加 25%。 类似于铭芯的其它相关器件，所有引脚都采用了 ESD 保护结构，在操作与装配过程中现静电放电时可对器件提供保护。HX65HVD3080E - HX65HVD3088E 系列产品的驱动器输出与接收器输入具有额外的静电保护能力。铭芯的工程师们已开发出专用的电路结构，为这些引脚提供保护，使其能够承受 IEC 61000-4-2 模型 ±16kV 的 ESD 冲击。ESD 保护结构在各种状态下都可承受高 ESD 冲击，包括标准工作模式、关断和断电模式。 接收器输入短路或开路时，或挂接在终端匹配传输线上的所有驱动器均处于禁用状态时，HX65HVD3080E - HX65HVD3088E 系列可确保接收器输出逻辑高电平。这是通过将接收器输入门限分别设置为 -0.50mV 和 -200mV 来实现的。若差分接收器输入电压(A - B) 大于或等于 -50mV，RO 为逻辑高电平；若电压(A - B)小于或等于 -200mV，RO 为逻辑低电平。当挂接在终端匹配总线上的所有发送器都禁用时，接收器差分输入电压将通过终端电阻拉至 0V 。依据 HX65HVD3080E - HX65HVD3088E 系列的接收器门限，可实现具有 50mV 最小噪声容限的逻辑高电平。 -50mV 至 -200mV 门限电压符合 ±200mV 的 EIA/TIA - 4。

• 真正的失效保护接收器，低功耗关断模式(HX65HVD3081E/HX65HVD3084E/ HX65HVD3087E 除外)
• DE 与 RE 采用热插拔输入结构
• +5.0V 工作电压，总线上允许挂接多达 256 个收发器，具有摆率限制功能有助于实现无差错数据传输(HX65HVD3086E/HX65HVD3087E/ HX65HVD3088 除外)
• I/O 口采用增强型 ESD 保护 (±16kV IEC 61000 - 4 - 2 模型)
• 直接取代 MAX3080E - MAX3088E、MAX13080 - 88E 系列和 SN65HVD3085E、SN75HVD3085E 系列

• RS - 422/RS - 485 通讯
• 数字电表水表工业控制
• 嵌入电脑和外设安防监控系统
• 路由器和交换机
• 仪器仪表电平转换
• 对 EMI 敏感收发器应用
