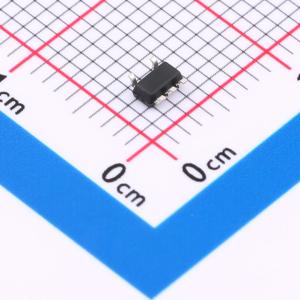

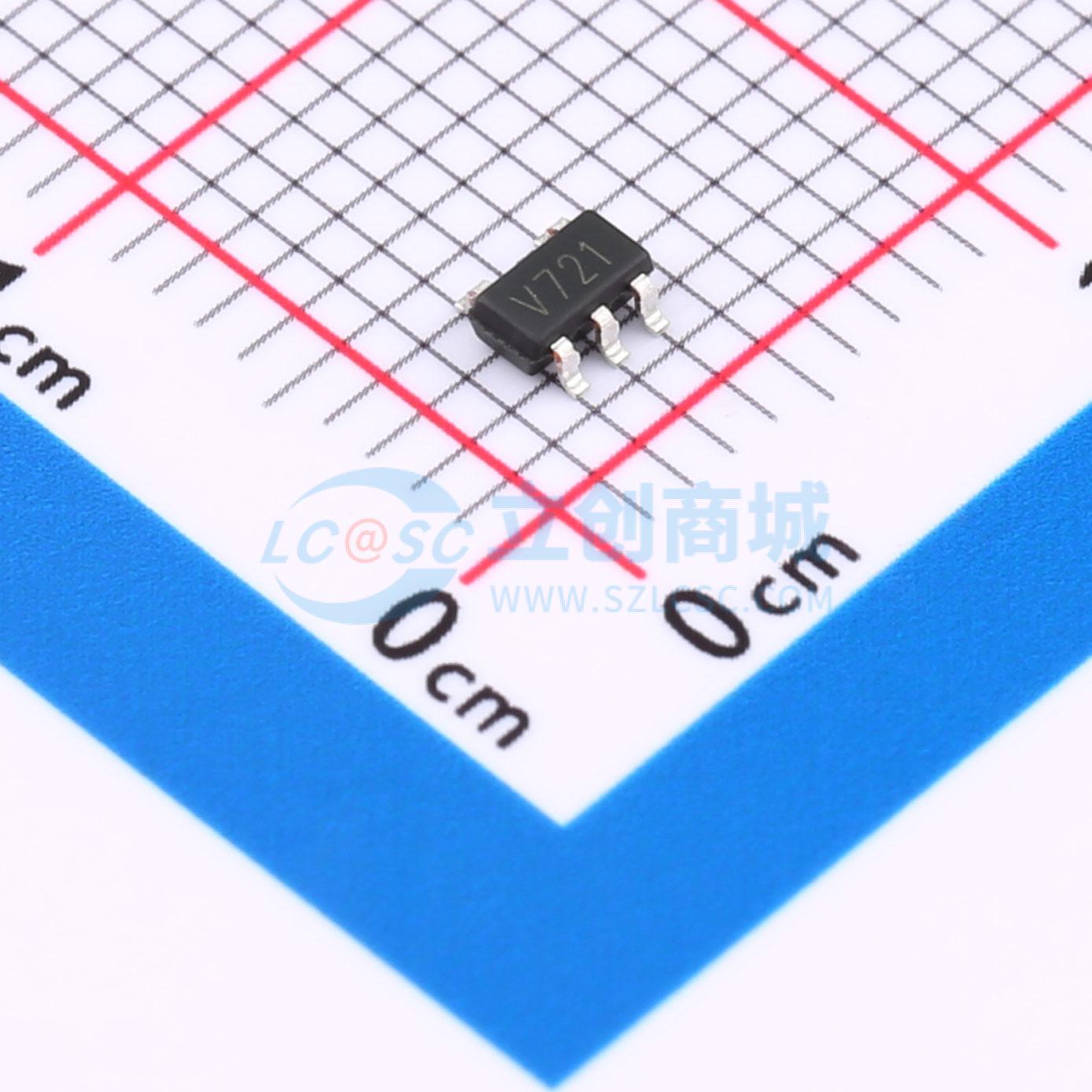

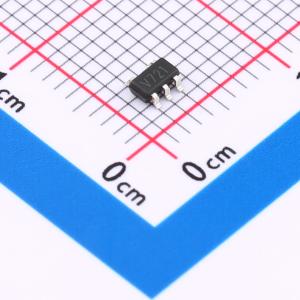

LMV721DBVRG
11MHz 轨到轨 I/O 互补金属氧化物半导体运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LMV72X的增益带宽积高达11 MHz，压摆率为9V/µs，在5V电源电压下，每个放大器的静态电流为1.1mA。LMV721N具备掉电禁用功能，可将电源电流降至90nA。
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- LMV721DBVRG
- 商品编号
- C19723757
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.048667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 11MHz | |
| 输入失调电压(Vos) | 3.5mV | |
| 输入失调电压温漂(Vos TC) | 2.4uV/℃ | |
| 压摆率(SR) | 9V/us | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 8nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 82dB | |
| 静态电流(Iq) | 1.1mA | |
| 输出电流 | 70mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.1V~5.5V | |
| 双电源电压(Vee~Vcc) | 1.05V~2.75V；-2.75V~-1.05V | |
| 功能特性 | 使能/关断功能 |
商品概述
LMV72X系列运算放大器具有11MHz的高增益带宽积、9V/μs的压摆率以及在5V电压下每放大器1.1mA的静态电流。LMV721N型号具备关断功能，可将电源电流降低至90nA。该系列器件专为在低电压和低噪声系统中提供优异性能而设计，能够驱动重负载实现轨到轨输出摆幅。其输入共模电压范围包含地电位，LMV72X的最大输入失调电压为3.5mV。器件工作温度范围覆盖扩展工业级（-40°C ~ +125°C），工作电压范围为2.1V至5.5V。LMV721单运放提供绿色SC70-5、SOT23-5、SOP-8和MSOP-8封装。LMV722双运放提供绿色SOP-8和MSOP-8封装。LMV724四运放提供绿色SOP-14和TSSOP-14封装。带关断功能的LMV721N单运放提供绿色SOT23-6和SC70-6封装。
商品特性
- 单电源工作电压范围：+2.1V ~ +5.5V
- 轨到轨输入/输出
- 增益带宽积：11MHz（典型值）
- 低输入偏置电流：1pA（典型值）
- 低失调电压：3.5mV（最大值）
- 高压摆率：9V/μs
- 2V阶跃输入下建立至0.1%精度的时间：0.3μs
- 低噪声：8nV/√Hz @10kHz
- 静态电流：每放大器1.1mA（典型值）
- 工作温度范围：-40°C ~ +125°C
- 小尺寸封装：LMV721提供SOT23-5、SC70-5、SOP-8和MSOP-8封装；LMV722提供SOP-8和MSOP-8封装；LMV724提供SOP-14和TSSOP-14封装；LMV721N提供SOT23-6和SC70-6封装。
应用领域
- 传感器
- 有源滤波器
- 蜂窝电话与无绳电话
- 笔记本电脑与个人数字助理
- 音频设备
- 手持测试设备
- 电池供电仪器
- A/D转换器
