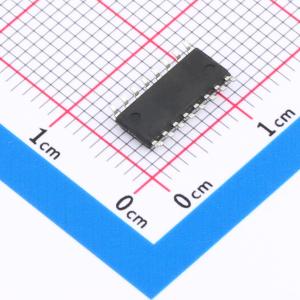

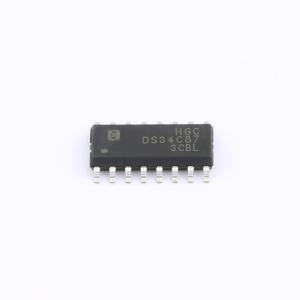

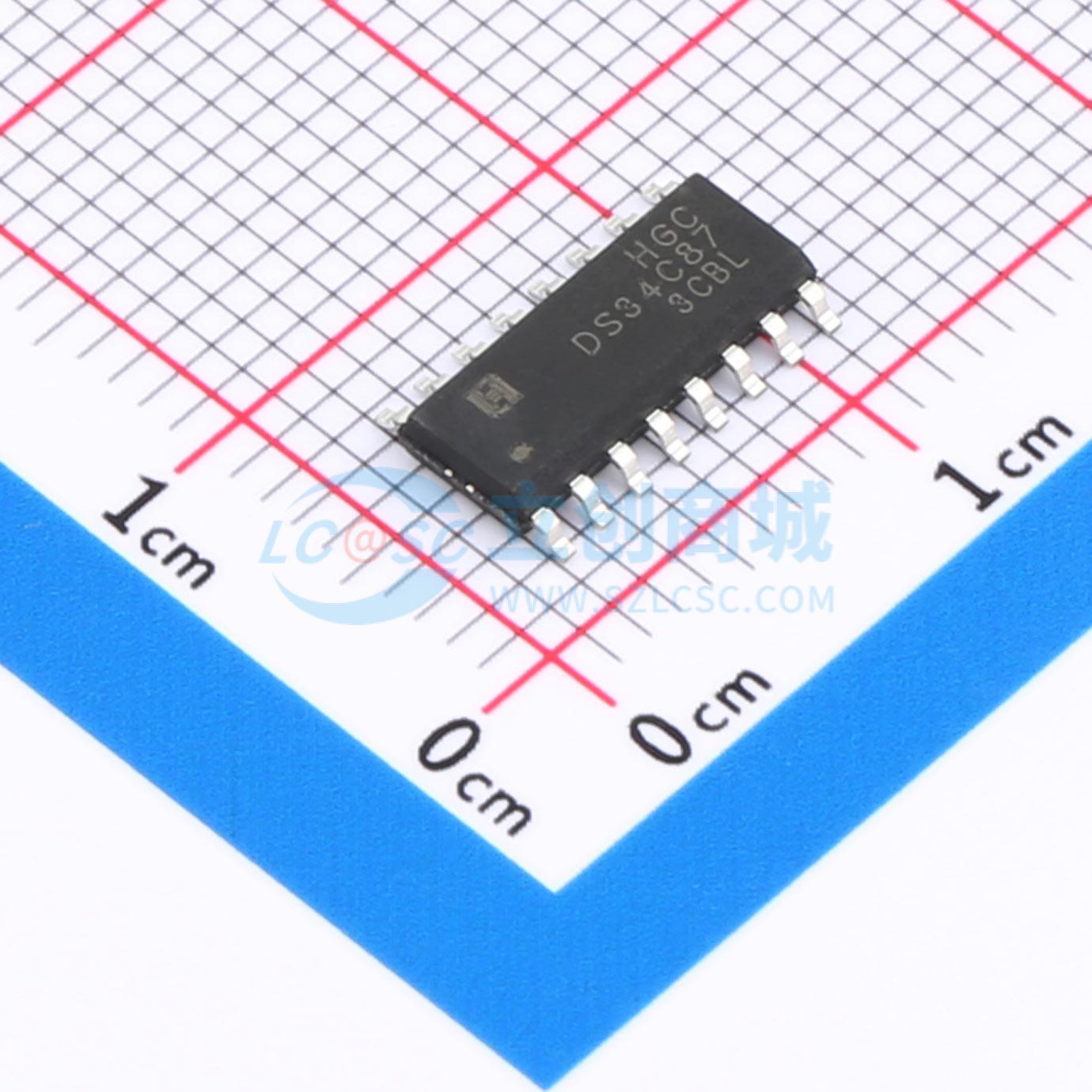

DS34C87DRG

DS34C87是一款四路差分线路驱动器，专为平衡线路上的数字数据传输而设计。DS34C87满足EIA标准RS - 422的所有要求，同时保留了CMOS的低功耗特性。这使得在构建串行和终端接口时能保持最低的功耗。 DS34C87接受TTL或CMOS输入电平，并将其转换为RS - 422输出电平。该器件采用特殊的输出电路，使各个驱动器能够在不加载总线的情况下断电。DS34C87还包括特殊的上电和掉电电路，在上电或掉电期间将输出设置为三态，防止其输出出现杂散干扰。该器件为四个驱动器中的每一对都配备了独立的使能电路。DS34C87与DS3487引脚兼容。 所有输入都通过连接到Vcc和地的二极管进行静电放电保护，防止损坏。

• 与TTL输入兼容。
• 典型传播延迟：8 ns。
• 典型输出偏斜：0.5 ns。
• 当Vcc = 0V时，输出不会加载线路。
• 满足EIA标准RS - 422的要求。
• 采用单一5V电源供电。
• 具有用于连接系统总线的三态输出。
• 静态电流低。
