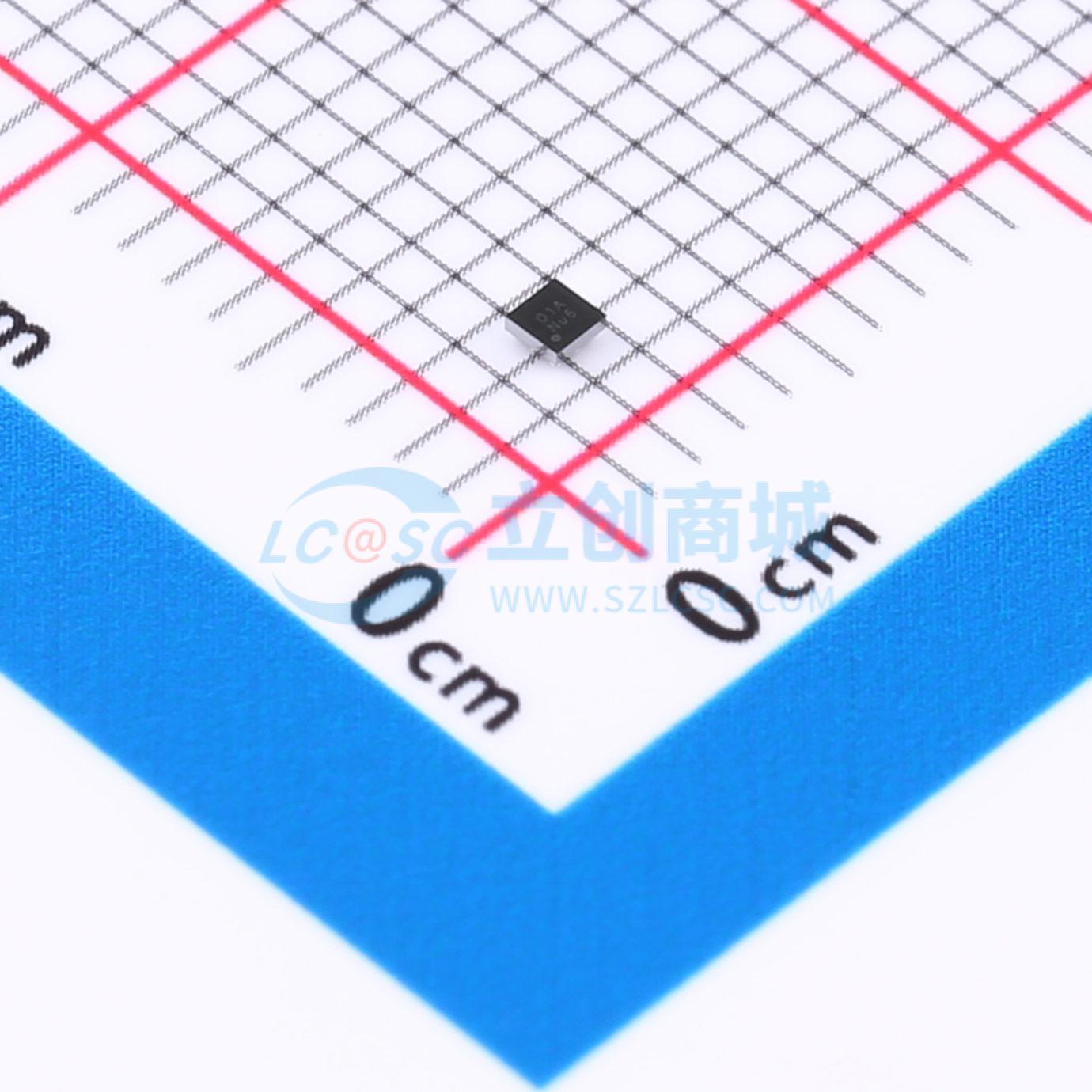

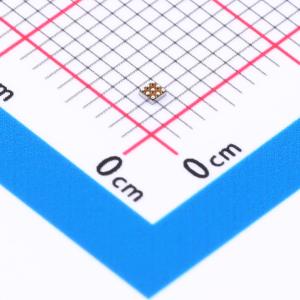

温馨提醒：图片仅供参考，商品以实物为准
VA2101CSG9
3W无滤波器单声道D类音频放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- VA2101CSG9是一款经济高效的无滤波器D类单声道音频功率放大器，可在多种宽范围电源下工作。仅需三个外部元件，节省空间，为平板电脑、上网本、GPS应用等移动设备提供最佳性能，占用面积最小。在5V电源、3Ω负载的条件下，VA2101CSG9能够实现3.06W的高性能输出功率
- 品牌名称
- VIVA(昱盛)
- 商品型号
- VA2101CSG9
- 商品编号
- C19673790
- 商品封装
- WLCSP-9
- 包装方式
- 编带
- 商品毛重
- 0.234988克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 3.06W×1@3Ω | |
| 工作电压 | 2.8V~5.5V | |
| 总谐波失真+噪声(THD+N) | 0.1% |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 5mA | |
| 信噪比 | 90dB | |
| 输入类型 | 差分；单端 | |
| 电源纹波抑制比(PSRR) | 75dB | |
| 效率 | 94%；80% |
商品概述
VA2101CSG9是一款经济高效的无滤波器D类单声道音频功率放大器，可在多种电源的宽范围内工作。仅需三个外部元件，节省空间，为平板电脑、上网本、GPS等移动应用提供最佳性能和最小占用面积。 VA2101CSG9在5V电源、3Ω负载下，能够实现3.06W的高性能输出功率。其他特性包括90%的效率、-70dB的电源抑制比（PSRR）、全差分设计，可减少射频干扰，并允许在对来自各种音频源的信号进行求和时独立设置增益。 VA2101CSG9还集成了32ms抗噗声、短路保护和过热保护电路，以确保设备的可靠性。这些功能使其成为任何需要延长电池续航时间的便携式设备的理想选择。 VA2101CSG9提供符合RoHS 2.0标准的WLCSP - 9封装，以及环保或无铅/无卤封装。
商品特性
- 工作电压范围：2.8V至5.5V
- 搭配8Ω扬声器时的效率：高达94%
- 输出功率1.6W
- 搭配3Ω扬声器时的效率：3W时为80%
- 8Ω负载、总谐波失真加噪声（THD + N）<1%时输出功率为1.3W
- 4Ω负载、THD + N<1%时输出功率为2.1W
- 3Ω负载、THD + N<10%时输出功率为3.06W
- 关断电流小于1μA
- 静态电流小于6mA
- 电源抑制比（PSRR）为 - 70dB，无需电压调节器
- 32ms延迟以消除输入噪声
- 短路和热保护
- 提供符合RoHS 2.0标准的WLCSP - 9封装，以及环保或无铅/无卤封装
应用领域
- 便携式多媒体设备
- 平板电脑/上网本/GPS
- 网络摄像机
- 机顶盒
