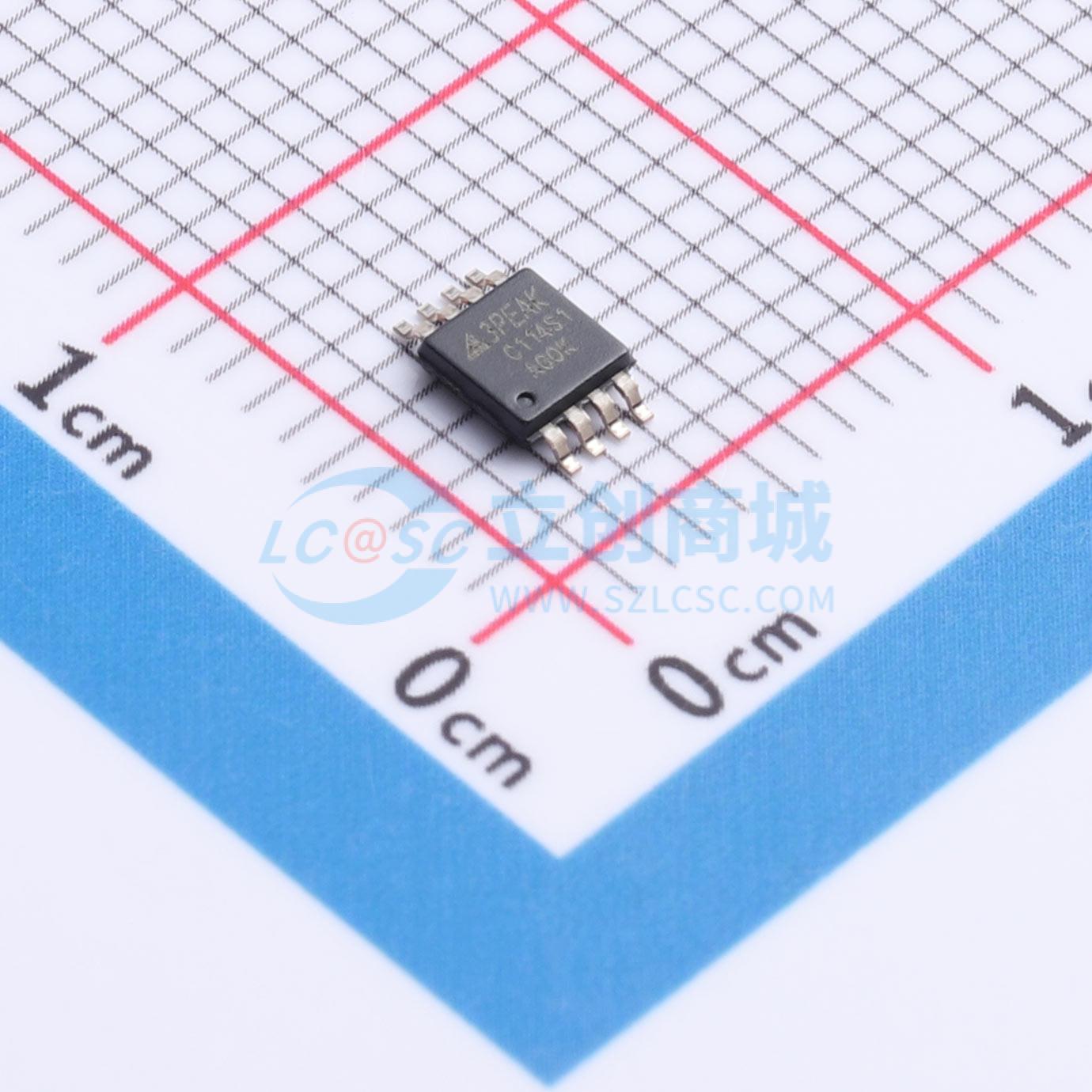

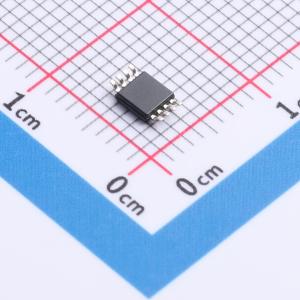

温馨提醒：图片仅供参考，商品以实物为准
TPC114S1-VR
单通道16/14/12位低功耗高性能数模转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPC114S1-VR
- 商品编号
- C19654268
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.0585克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率(位) | 14位 | |
| 通道数 | 1 | |
| 接口类型 | QSPI；MICROWIRE；SPI | |
| 工作电压 | 2.7V~5.5V | |
| 建立时间 | 14us |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 电压-缓冲 | |
| 积分非线性 | 1LSB | |
| 工作温度 | -40℃~+125℃ | |
| 更新速率 | - | |
| 功能特性 | 集成缓冲器；掉电模式；输出使能控制；上电复位 | |
| 静态电流 | 90uA |
商品概述
TPC116S1、TPC114S1 和 TPC112S1 是引脚兼容的 12 位、14 位和 16 位数模转换器。该系列产品是单通道、低功耗、带缓冲电压输出的 DAC，设计上保证单调性。器件采用通过高阻输入施加的精密外部基准电压，以实现轨到轨操作和低系统功耗。这些器件接受 2.7 V 至 5.5 V 的宽电源电压范围。内部包含上电复位电路，确保 DAC 输出上电至 0 V 并保持该状态，直到发生有效写入操作。器件具有关断特性，可将电流消耗在 5 V 时降至 400 nA，并在关断模式下提供软件可选的输出负载。在 5 V 时功耗为 0.45 mW，关断模式下可降至 1 μW。片上精密输出放大器允许实现轨到轨输出摆幅。对于远程检测应用，输出放大器的反相输入端可供用户使用。这些器件采用通用的 3 线串行接口，时钟速率高达 30 MHz，兼容 SPI、QSPI、MICROWIRE 和 DSP 接口标准。它们采用小型 MSOP8 封装，所有封装均规定在 -40°C 至 +125°C 的扩展工业温度范围内工作。
商品特性
- 单通道、16/14/12 位引脚兼容 DAC：TPC116S1（16 位）、TPC114S1（14 位）、TPC112S1（12 位）
- 低功耗（典型值 90 μA）
- 微分非线性度：±1LSB（最大值）
- 毛刺能量：2 nV-s
- 上电复位至零
- 电源范围：2.7 V 至 5.5 V
- 带缓冲的轨到轨输出操作
- 安全上电复位至零 DAC 输出
- 快速的 30 MHz、3 线、兼容 SPI/QSPI/MICROWIRE 的串行接口
- 施密特触发器输入，便于直接连接光耦
- SYNC 中断功能
- 与 DAC8551、DAC7512 高性能直接替换兼容
- 采用微型 MSOP8 封装
应用领域
- 增益和偏置调整
- 两线制传感器
- 过程控制和伺服环路
- 便携式仪器
- 可编程电压源和电流源
