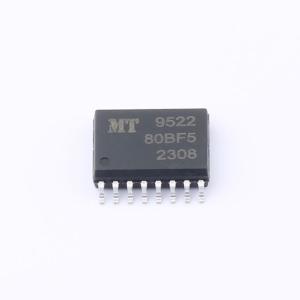

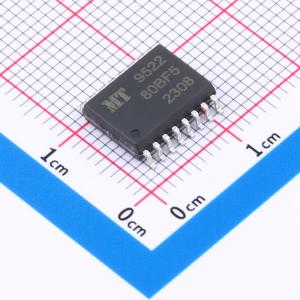

MT9522WT-80BF5

集成式电流检测芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 电流传感器产品简介：低成本，高精度电流检测方案，该方案结构简单，由于芯片中集成了内置磁路，用户可将芯片直接串接在被测电流回路中，并且无需复杂的外围电路便可实现一个具有2400Vrms介电强度的交直电流（0~±50A）隔离检测方案。该芯片在出厂时已对灵敏度以及静态（零电流）输出电压进行校准，在全温度范围内提供低于 ±1.5% 的典型准确性。推荐应用：光伏，不间断电源，变频器，伺服系统等。
品牌名称: MagnTek(麦歌恩)
商品型号: MT9522WT-80BF5
商品编号: C19673845
商品封装: SOP-16W
包装方式: 编带
商品毛重: 0.6075克(g)

商品参数

商品概述

MagnTek MT9522产品系列是完全集成化设计的基于霍尔效应的隔离式线性电流传感器芯片，用于工业，商业和通信系统中的交流或直流电流检测。每颗MT9522都由一个精密的，低偏移的线性霍尔电路以及内置的低插入电阻的电流导体路径组成。流经此低电阻电流导体路径的外加电流会产生一个磁场，芯片将其转换为成与输入电流成比例的电压信号输出。为了有效抑制外部共模磁场，设计中使用差分电流检测技术，从而改善了在磁噪声环境中的精度。通过优化磁信噪比来提升芯片的精度。基于CMOS工艺的低偏移，斩波稳定的霍尔芯片可提供精确的比例电压，该电压在制造时会被精确校准。当施加的电流流过内部电流传导路径（从引脚1,2,3和4到引脚5,6,7和8）时，芯片的输出具有正斜率（>VOQ）。该导电路径的内部电阻典型值为0.75mΩ，可实现低耗能。导电路径的端子（引脚1至8）与信号线（引脚9至16）电气隔离。这使得MT9522电流传感器IC可以在高端电流检测应用中使用，而无需使用其他昂贵的隔离技术。 MT9522系列向客户提供SOP-16W封装，该封装符合RoHS要求。

商品特性

符合AEC-Q100要求，±0.3%全温度范围内的典型线性度
快速的输出阶跃响应时间：2.2μs (典型)
250kHz信号带宽
5.0V/3.3V直流电源供电
2种输出模式可选：与电源成比例的输出；与电源无关的固定输出
-40℃~150℃工作温度
内部导体电阻：0.75mΩ
电流检测范围: (双向或者单向)：±20A, ±30A, ±40A, ±50A, ±65A, ±80A, ±100A；+40A, +50A
检测交流与直流的电流信号
极其稳定的静态输出电压
芯片具有输出报警功能以及灵活的外部报警阈值设定
芯片自带参考端输出接近零磁滞
安规相关认证：(UL62368 CU72227126 01)
隔离电压：4.8kVrms 1min
工作电压：1097Vrms，1550VDC or VPK
电气间隙：8.2mm
爬电距离：8.2mm
封装形式: SOP-16W
符合RoHS规定: (EU)2015/863

应用领域

中低功率变频器电流检测
电机相位和轨电流检测
组串式光伏逆变器电流检测
MPPT电流检测
车载充电机DC-DC转换器
直流电源过流保护
不间断电源（UPS）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	电流传感器
	电流测量范围	±80A
	工作电压	5V
	隔离电压(Vrms)	4.8kVrms
	灵敏度	25mV/A

	属性	参数值
	工作温度	-40℃~+150℃
	带宽	250kHz
	电流端电阻	0.75mΩ
	响应时间(tr)	2.2us
	双向电流检测	支持
