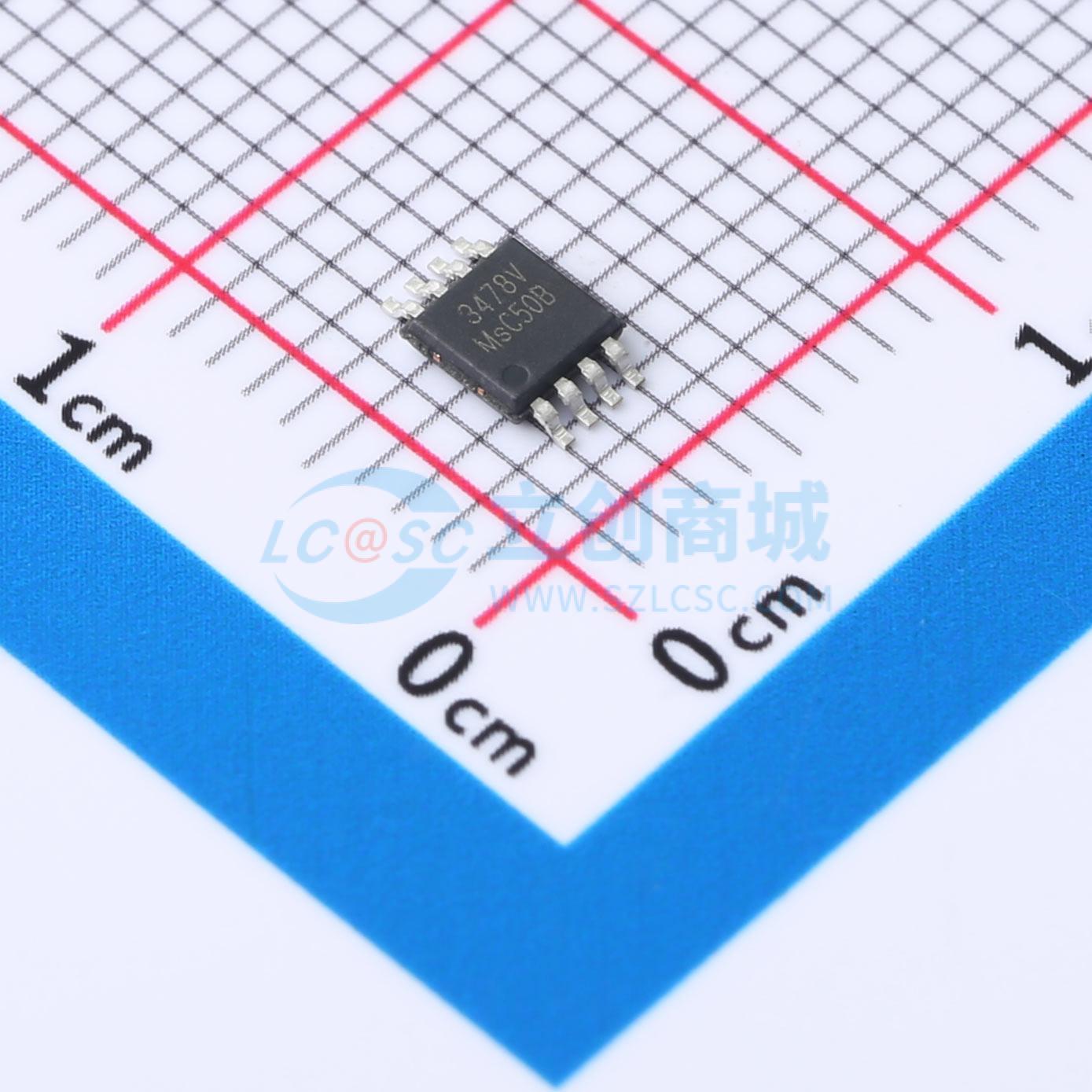

温馨提醒：图片仅供参考，商品以实物为准
VP3478SPG8-B
高效升压型DC-DC控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DC-DC控制芯片 40V Boost/SEPIC DC/DC Controller 工作电压2.97V to 40V FB:1.26V
- 品牌名称
- VIVA(昱盛)
- 商品型号
- VP3478SPG8-B
- 商品编号
- C19673868
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.074919克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.97V~40V | |
| 输出电流 | - | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 10uA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
VP3478是一款多功能控制器，适用于升压功率转换器及需要外部低端N沟道MOSFET作为主开关的拓扑结构。除逐周期电流限制外，电流模式控制方案还使其具备宽带宽和良好的瞬态响应。只需一个外部电阻即可轻松对电流限制进行编程。
商品特性
- 可通过电阻或任何外部时钟源将开关频率设置在100kHz至1MHz之间的任意值
- 可在高开关频率下运行，以节省解决方案的电路板尺寸
- 进入关断模式时，仅消耗10μA电流，并支持电源排序
- 内置热关断、短路保护和过压保护等保护电路
- 内部软启动电路可降低启动时的浪涌电流
- 采用小型MSOP - 8环保封装
- MSOP8封装的VP3478MSG8 - A/VP3478SPG8 - A符合AEC - Q100标准，并按照汽车级流程生产
- 输入电压范围宽，为2.97V至40V
- 参考电压精度为±2.0%
- 时钟频率可调，范围为100kHz~1MHz
- 0.8V反馈版本：VP3478MSG8；1.26V反馈版本：VP3478SPG8
- 关断电流为10μA
- 使用内部驱动器时，峰值电流限制为1A
- 采用电流模式工作
- 内置12/4 Ω MOSFET
- 支持外部RC补偿
- 具备内部软启动功能
- 轻载时效率高
- 具备电流限制和过温保护功能
应用领域
- 便携式扬声器
- 离线电源
- 电池供电设备
- 机顶盒
- 光伏逆变器
