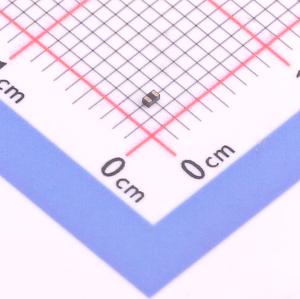

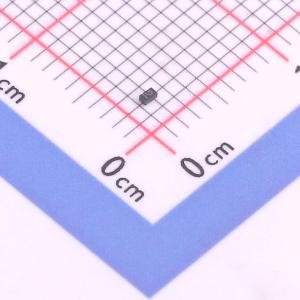

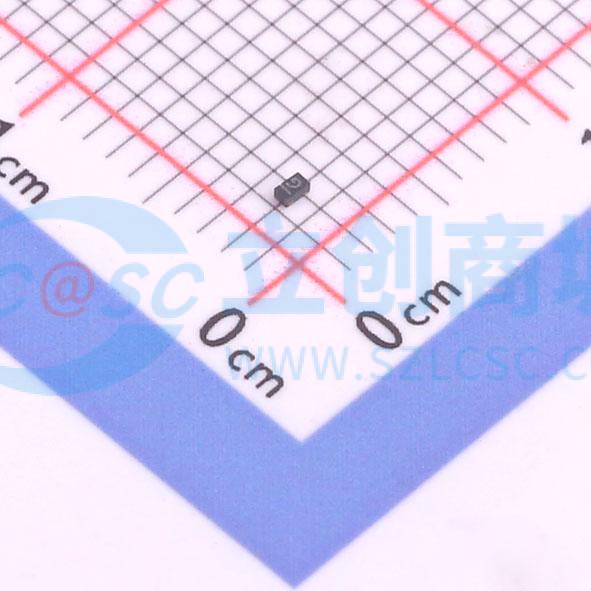

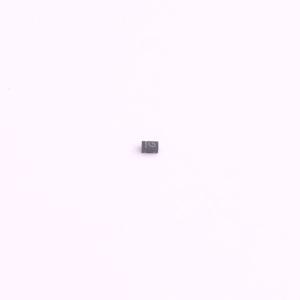

温馨提醒：图片仅供参考，商品以实物为准
ESDALC5-1BM2
双向TVS 5V截止 峰值浪涌电流：9A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 单线低电容Transil ，用于ESD保护的瞬态浪涌电压抑制器（TVS）
- 品牌名称
- ST(意法半导体)
- 商品型号
- ESDALC5-1BM2
- 商品编号
- C1974505
- 商品封装
- SOD-882
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 16V；11V | |
| 峰值脉冲电流(Ipp) | 9A@8/20us | |
| 峰值脉冲功率(Ppp) | 150W@8/20us | |
| 击穿电压 | 17V；11V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 60nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃@(Tj) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 26pF |
商品概述
ESDALC5-1BM2（SOD882）和 ESDALC5-1BT2（SOD882T）是双向单线 TVS 二极管，旨在保护数据线或其他 I/O 端口免受 ESD 瞬变影响。 这些器件非常适合既需要降低线路电容又需要节省电路板空间的应用。
商品特性
- 单线低电容 Transil 二极管
- 双向 ESD 保护
- 击穿电压 VBR 最小值为 5.8 V
- 低二极管电容（0 V 时典型值为 26 pF）
- 5 V 时漏电流小于 60 nA
- 极小的 PCB 面积：0.6 mm²
应用领域
- 计算机
- 打印机
- 通信系统
- 手机及配件
- 视频设备
