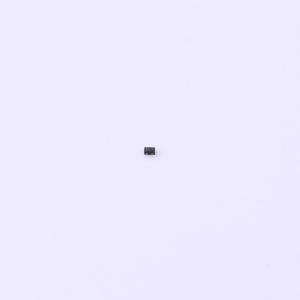

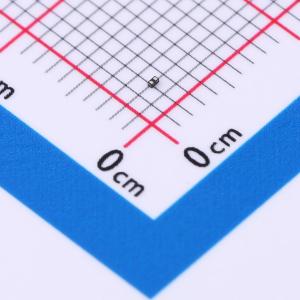

ESDALC6V1-1U2
单向ESD 3V截止 峰值浪涌电流：2A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 用于ESD保护的单线低电容Transil
- 品牌名称
- ST(意法半导体)
- 商品型号
- ESDALC6V1-1U2
- 商品编号
- C1974498
- 商品封装
- 0201
- 包装方式
- 编带
- 商品毛重
- 0.013克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3V | |
| 钳位电压 | 6.1V | |
| 峰值脉冲电流(Ipp) | 2A@8/20us | |
| 峰值脉冲功率(Ppp) | 20W@8/20us | |
| 击穿电压 | 8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 12pF |
商品概述
ESDALC6V1-1U2是一款单向单线路TVS二极管，旨在保护数据线或其他I/O端口免受ESD瞬态影响。 该器件非常适合需要降低线路电容和节省电路板空间的应用。
商品特性
- 击穿电压VBR最小值为6.1 V。
- 单向器件
- 具备多次ESD冲击承受能力
- 二极管电容极低：0 V时典型值为12 pF
- 漏电流低
- 兼容0201 SMD封装尺寸
- 超小PCB面积：0.18 mm²
- 符合RoHS标准
应用领域
-便携式多媒体播放器及配件-笔记本电脑-数码相机和摄像机-通信系统-手机及配件
