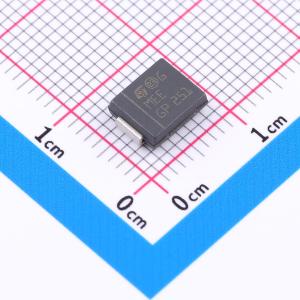

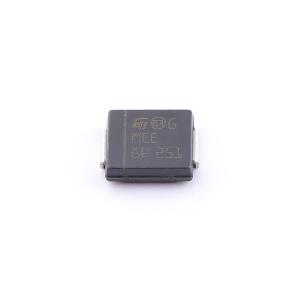

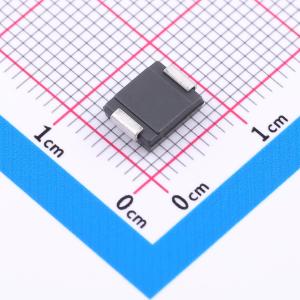

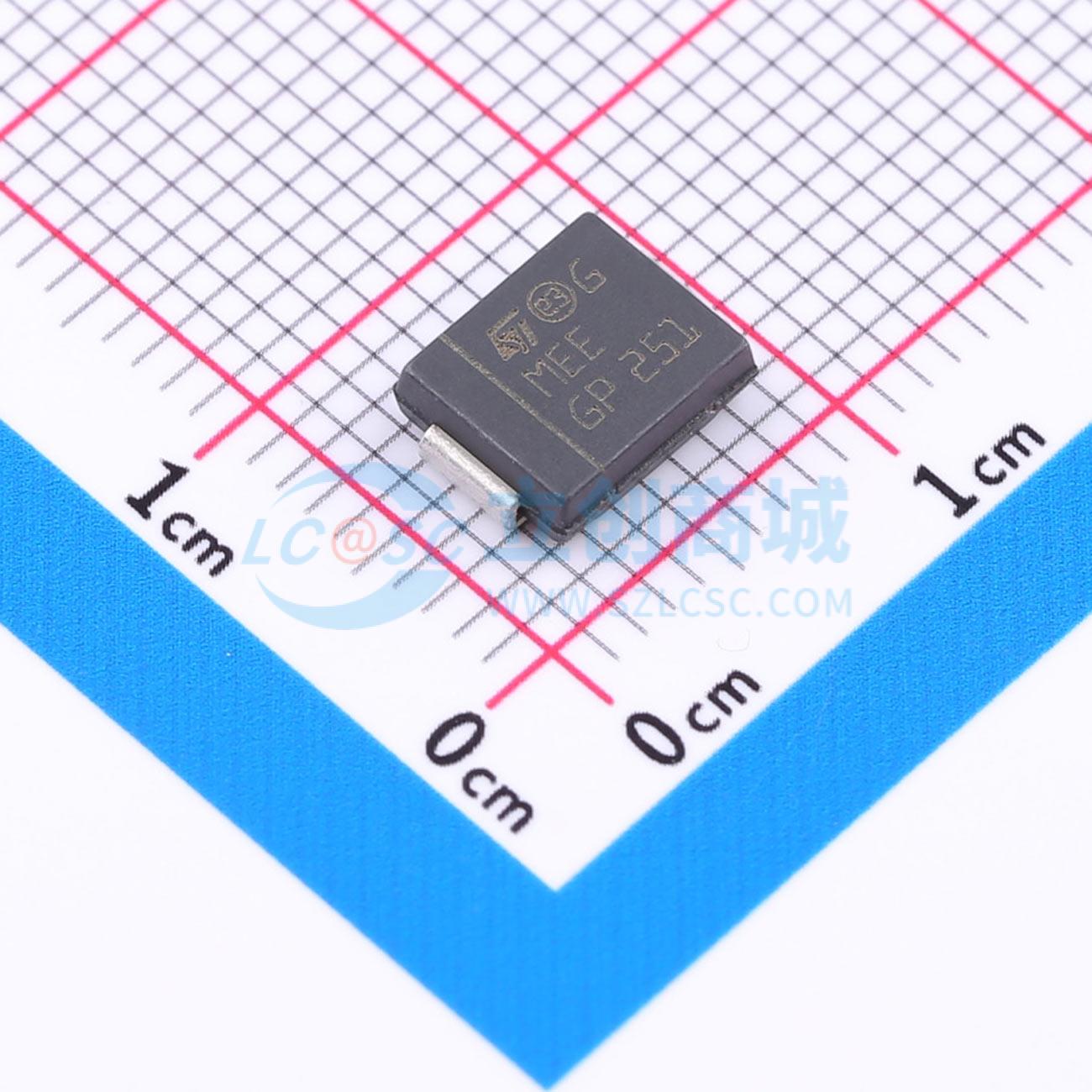

SM15T18A
单向TVS 18V截止 峰值浪涌电流：746A@10/1000us 308A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SM15T瞬态电压抑制器（TVS）系列旨在根据IEC 61000 - 4 - 2、MIL STD 883 Method 3015标准保护敏感设备免受静电放电影响，并能抵御如IEC 61000 - 4 - 4和IEC 61000 - 4 - 5标准规定的电气过应力。它们适用于1500 W、10/1000 μs以下的浪涌。这种平面技术使其适用于高端设备和开关电源（SMPS），这些应用需要低漏电流和高结温，以长期提供可靠性和稳定性。
- 品牌名称
- ST(意法半导体)
- 商品型号
- SM15T18A
- 商品编号
- C1973601
- 商品封装
- SMC
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 18V | |
| 钳位电压 | 32.5V | |
| 峰值脉冲电流(Ipp) | 746A@10/1000us；308A@8/20us | |
| 峰值脉冲功率(Ppp) | 1.5kW@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 18V | |
| 反向电流(Ir) | 200nA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
SM15T瞬态电压抑制器（TVS）系列旨在根据IEC 61000 - 4 - 2、MIL STD 883 Method 3015标准保护敏感设备免受静电放电影响，并能抵御如IEC 61000 - 4 - 4和IEC 61000 - 4 - 5标准规定的电气过应力。它们适用于1500 W、10/1000 μs以下的浪涌。 这种平面技术使其适用于高端设备和开关电源（SMPS），这些应用需要低漏电流和高结温，以长期提供可靠性和稳定性。
商品特性
- 峰值脉冲功率：1500 W（10/1000 μs），最高可达10 kW（8/20 μs）
- 关断电压范围：5 V至188 V
- 单向和双向类型
- 低漏电流：25 ℃时为0.2 μA
- 最高工作结温（Tj）：150 ℃
- 最高结温（Tj）下的高功率能力：最高可达1250 W（10/1000 µs）
- 引脚处理：雾锡电镀
