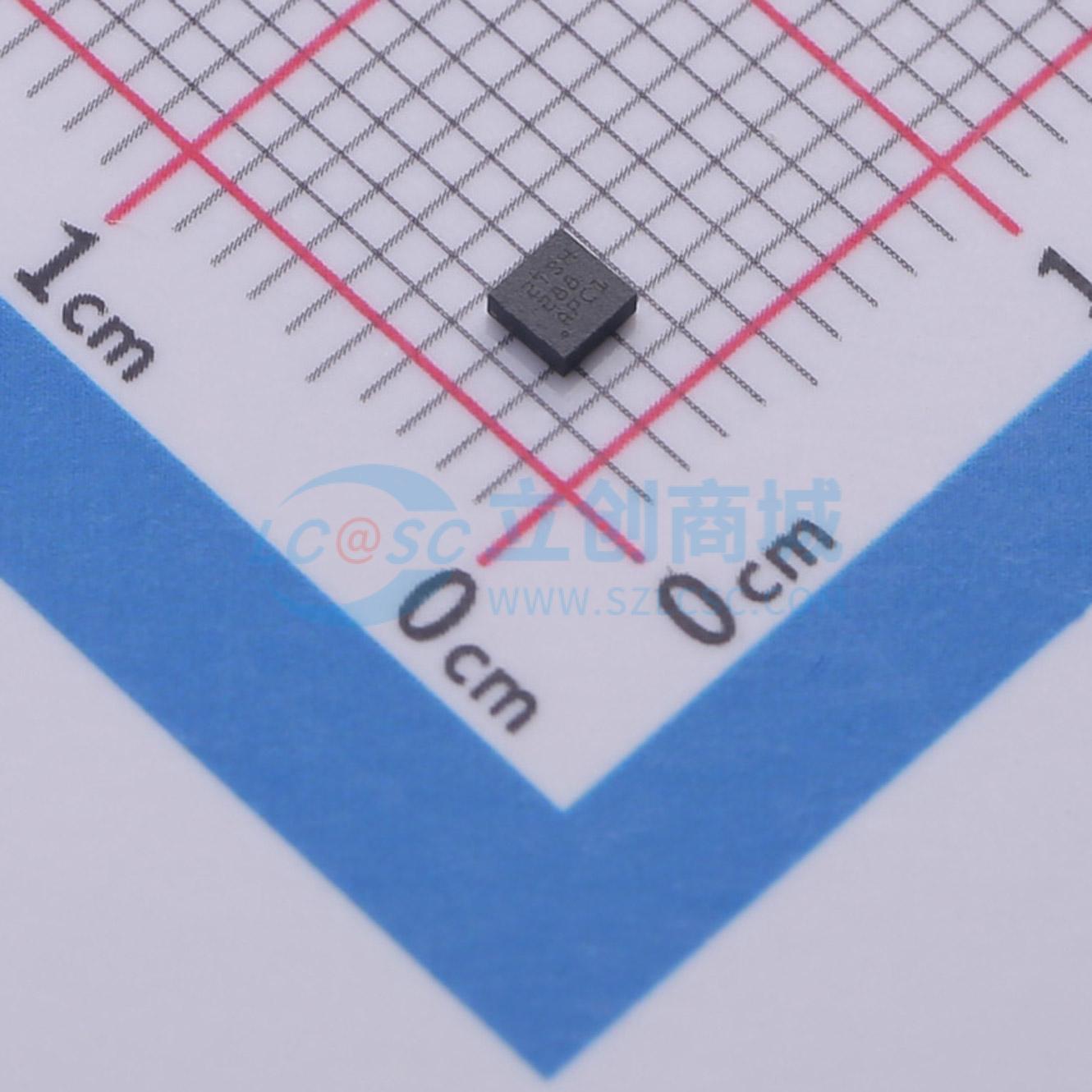

温馨提醒：图片仅供参考，商品以实物为准
INA351AIDSGR
具有可配置参考放大器的低功耗、小尺寸仪表放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- INA351A 是一款固定增益为 10 的仪表放大器，在小封装内集成了可配置的参考放大器。这款仪表放大器（INA）采用精密匹配电阻构建，以小尺寸、低成本的外形实现出色的共模抑制比（CMRR）和增益误差性能。这使得 INA351A 成为替代分立仪表放大器实现方案的理想选择，能在对物料清单（BOM）成本影响极小的情况下实现更高性能和更紧凑的设计。集成的可配置参考放大器可用作外部缓冲器，或作为闭环校准电路的一部分以实现更好的直流精度。根据应用情况，当仪表放大器输入信号频率略高于直流时，可通过实现伺服环路放大器来校准传感器（如失调、失调漂移等）在仪表放大器输出端的直流误差，从而完成闭环校准。INA351A 的最小共模抑制比达到 86 dB，最大增益误差精确至 0.1%，在室温下的最大静态电流仅为 135 μA。该仪表放大器无需 ADC 驱动器即可直接驱动低于 1 kHz、10 位至 14 位的 delta - sigma 模数转换器（ADC），使其成为便携式、电池供电医疗应用（如心电图或可穿戴健康监测设备）的理想选择。
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA351AIDSGR
- 商品编号
- C19272928
- 商品封装
- WSON-8(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.05267克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 仪表放大器 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 86dB | |
| 输入偏置电流(Ib) | 0.75pA | |
| 输入失调电压(Vos) | 1.3mV | |
| 压摆率(SR) | 96V/us | |
| 输出电流 | 20mA | |
| 轨到轨 | 轨到轨输出 | |
| 静态电流(Iq) | 110uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 600nV/℃ | |
| 工作温度 | -40℃~+125℃ | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 噪声密度(eN) | 36pV/√Hz@1kHz | |
| 输入失调电流(Ios) | 0.4pA | |
| 单电源 | 1.8V~5.5V | |
| 双电源(Vee ~ Vcc) | -2.75V~-900mV；900mV~2.75V | |
| 稳定时间 | 14us |
商品概述
INA351A 是一款固定增益为 10 的仪表放大器，在小封装内集成了可配置的参考放大器。这款仪表放大器（INA）采用精密匹配电阻构建，以小尺寸、低成本的外形实现出色的共模抑制比（CMRR）和增益误差性能。这使得 INA351A 成为替代分立仪表放大器实现方案的理想选择，能在对物料清单（BOM）成本影响极小的情况下实现更高性能和更紧凑的设计。 集成的可配置参考放大器可用作外部缓冲器，或作为闭环校准电路的一部分以实现更好的直流精度。根据应用情况，当仪表放大器输入信号频率略高于直流时，可通过实现伺服环路放大器来校准传感器（如失调、失调漂移等）在仪表放大器输出端的直流误差，从而完成闭环校准。 INA351A 的最小共模抑制比达到 86 dB，最大增益误差精确至 0.1%，在室温下的最大静态电流仅为 135 μA。该仪表放大器无需 ADC 驱动器即可直接驱动低于 1 kHz、10 位至 14 位的 delta - sigma 模数转换器（ADC），使其成为便携式、电池供电医疗应用（如心电图或可穿戴健康监测设备）的理想选择。
商品特性
- 具有可配置参考放大器的 10V/V 固定增益仪表放大器，适用于 10 位至 14 位系统的 INA 性能
- 共模抑制比：95 dB（典型值）
- 增益误差：0.015%（典型值）
- 带宽：100 kHz（典型值）
- 参考放大器可用于：通过伺服环路进行外部直流误差校准、为外部电路提供缓冲电压、对参考电压进行滤波或调整
- 超小封装选项（2mm×2mm）
- 驱动 1 nF 负载时过冲小于 10%（典型值）
- 优化的静态电流：110 μA（典型值）
- 电源范围：1.8V（±0.9V）至 5.5V（±2.75V）
- 指定温度范围：-40℃ 至 125℃
应用领域
- 心电图
- 压力变送器
- 称重秤
- 流量变送器
- 可穿戴健身和活动监测设备
- 血糖监测仪
- 采用 RTD 的温度传感
