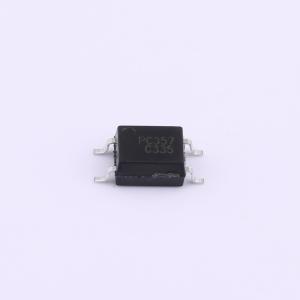

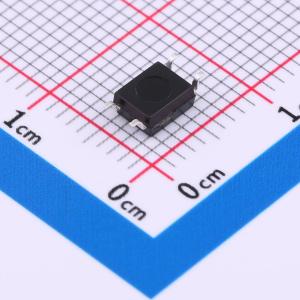

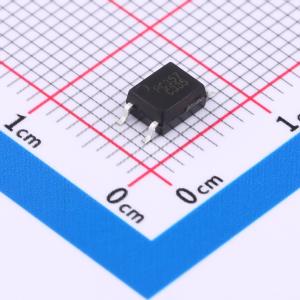

温馨提醒：图片仅供参考，商品以实物为准
PC357C
DC输入 隔离电压(rms):3750V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款SOP-4封装光电耦合器，采用光电晶体管输出方式，适用于DC输入电压环境。具备1.2V的正向电压启动，可稳定提供50mA输出电流，并拥有6V反向电压保护能力，实现高效能信号隔离和传输。广泛应用在通信系统及各类电路设计中，确保安全可靠的电气隔离与数据交互。
- 商品型号
- PC357C
- 商品编号
- C19267782
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 0.2638克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,1mA | |
| 上升时间(tr) | 4us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 400% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA | |
| 功能特性 | - |
商品概述
PC357是一款采用小型外形的表面贴装光电耦合器。该器件由一个砷化镓红外发光二极管和一个光电晶体管组成，其封装尺寸小于传统的DIP封装，适用于高密度表面贴装应用，例如可编程控制器。
商品特性
- 电流转换比(CTR)范围：80 ~ 600% (IF = 5mA, VCE = 5V)
- 输入-输出隔离电压：3750 Vrms
- 集电极-发射极击穿电压：BVCEO ≥ 80 V
- 工作温度范围：-55 ~ 110°C
