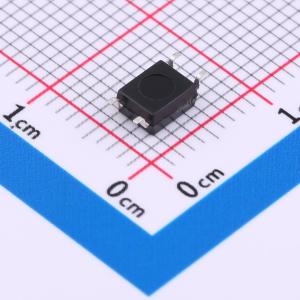

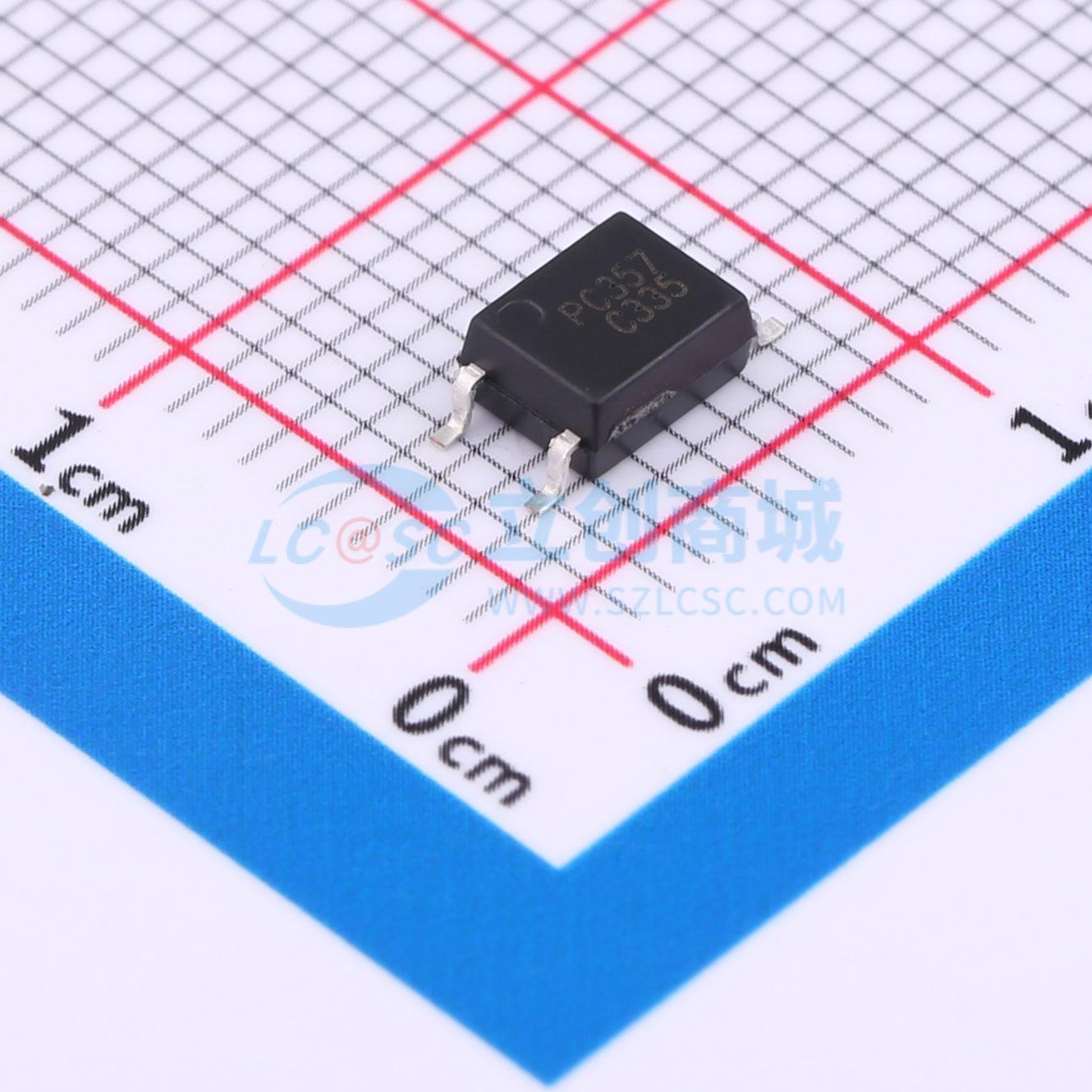

温馨提醒：图片仅供参考，商品以实物为准
EL357C
DC输入 隔离电压(rms):3750V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款SOP-4封装的光电耦合器，采用光电晶体管输出方式，专为实现电气隔离和信号传输设计。其拥有1.2V低正向电压，适用于DC输入电压环境，能提供最大50mA的稳定输出电流，同时具备6V的高反向电压防护能力。该器件性能卓越，广泛应用于通信设备及各类电路中的信号隔离场合，确保高效、安全的数据传输。
- 商品型号
- EL357C
- 商品编号
- C19267783
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 0.2756克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | - | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,1mA | |
| 上升时间(tr) | 4us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 200% | |
| 电流传输比(CTR)最大值/饱和值 | 400% | |
| 正向电流(If) | 50mA | |
| 功能特性 | - |
商品概述
EL357是一款采用小型表面贴装封装的光电耦合器，适用于表面贴装生产工艺。该器件由一个砷化镓红外发光二极管和一个光电晶体管构成，其封装尺寸小于传统的DIP封装，适合高密度表面贴装应用，例如可编程控制器等场景。
商品特性
- 电流传输比范围：80 ~ 600% (IF = 5mA, VCE = 5V)
- 输入-输出隔离电压：3750 Vrms
- 集电极-发射极击穿电压 BVCEO ≥ 80 V
- 工作温度范围：-55 ~ 110℃
