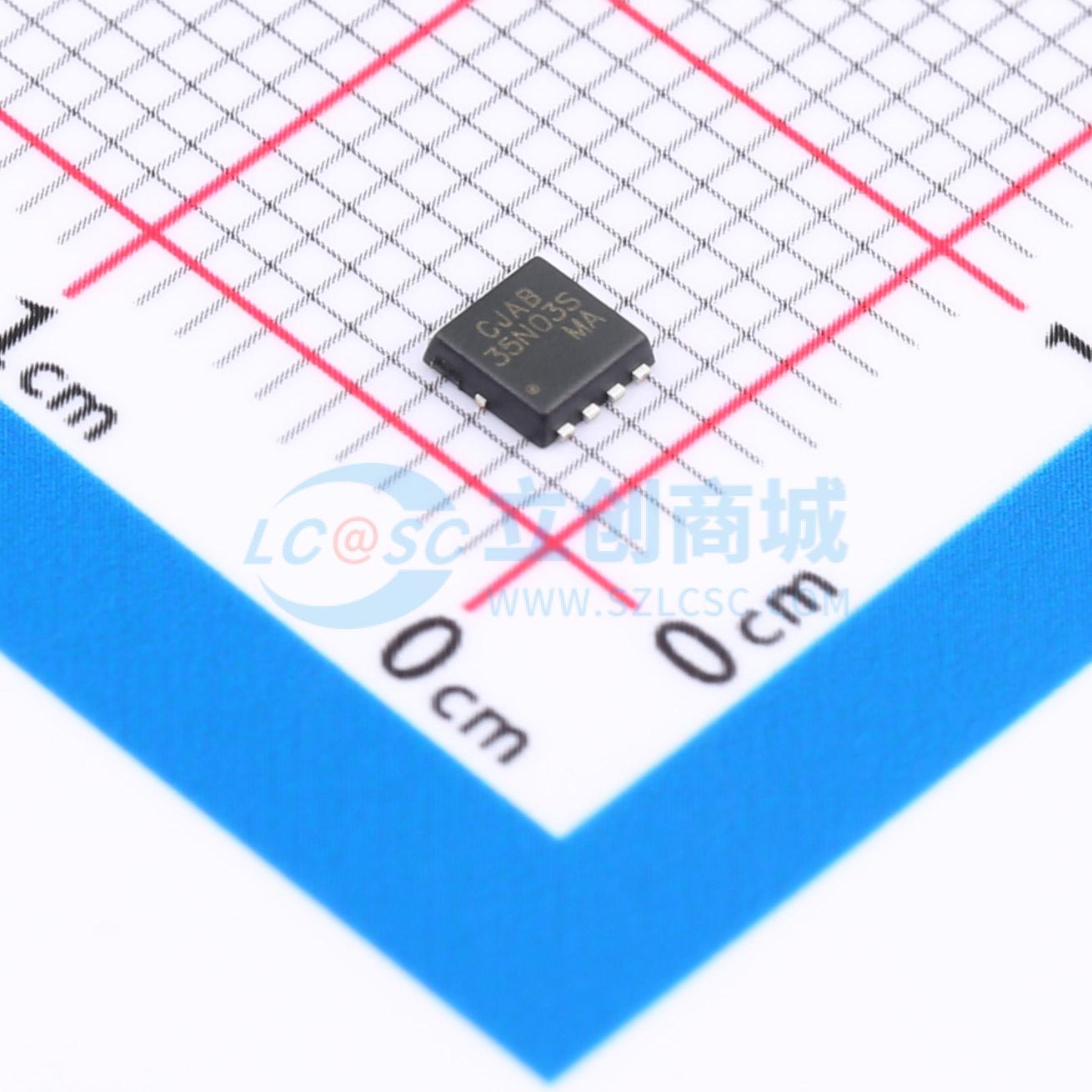

温馨提醒：图片仅供参考，商品以实物为准
CJAB35N03S
1个N沟道 耐压:30V 电流:35A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 使用先进的沟槽技术和设计，可提供出色的RDS(ON)和低栅极电荷，可用于各种应用。
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJAB35N03S
- 商品编号
- C19267720
- 商品封装
- PDFNWB3.3x3.3-8L
- 包装方式
- 编带
- 商品毛重
- 0.0975克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 35A | |
| 导通电阻(RDS(on)) | 10mΩ@4.5V | |
| 耗散功率(Pd) | 25W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 24nC@10V | |
| 输入电容(Ciss) | 1.1nF | |
| 反向传输电容(Crss) | 143pF | |
| 工作温度 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 174pF |
商品特性
- 高密度单元设计,实现超低导通电阻(RDS(ON))
- 雪崩电压和电流特性完全表征
- 高单脉冲雪崩能量(EAS),稳定性和一致性良好
应用领域
- 负载点(POL)直流-直流(DC/DC)转换器中的高端开关
- 次级侧同步整流器
