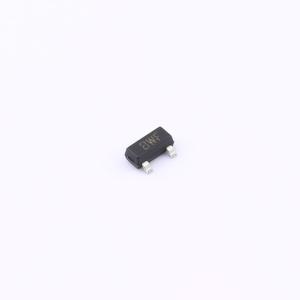

温馨提醒：图片仅供参考，商品以实物为准
PESD2ETH1G-TR-ES
极性：双向 双路保护 反向关断电压（典型值）:24V(Max) 击穿电压（最小值）:26.5V 箝位电压:33V 峰值脉冲电流:3A (8/20us) 极性:Unidirectional，电容Cj：0.8pF
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 24V低容，两路双向，15kV，0.8pF；车载以太网接口防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- PESD2ETH1G-TR-ES
- 商品编号
- C19170885
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.028867克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 35V；45V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 200W@8/20us | |
| 击穿电压 | 26V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.8pF |
商品概述
PESD2ETH1G-TR-ES系列是超低电容瞬态电压抑制器阵列，旨在保护便携式电子产品和智能手机等应用。该系列提供双向配置，对于8/20μs波形的额定功率为300瓦。在较高的工作频率或更快的边沿速率下，插入损耗和信号完整性是主要关注点。该系列在微型SOT-23封装中提供超低电容和低泄漏电流。
商品特性
- IEC 61000-4-2 4级静电放电保护
- ±25kV接触放电
- ±25kV空气放电
- 300W峰值脉冲功率（8/20μs）
- 低钳位电压
- 保护两条双向或两条单向线路
- 低泄漏电流
- 符合RoHS标准
应用领域
- 以太网10/100/1000 Base T
- 手持无线系统
- 服务器、笔记本电脑和台式电脑
- 智能手机
- USB接口
- 手机及配件
