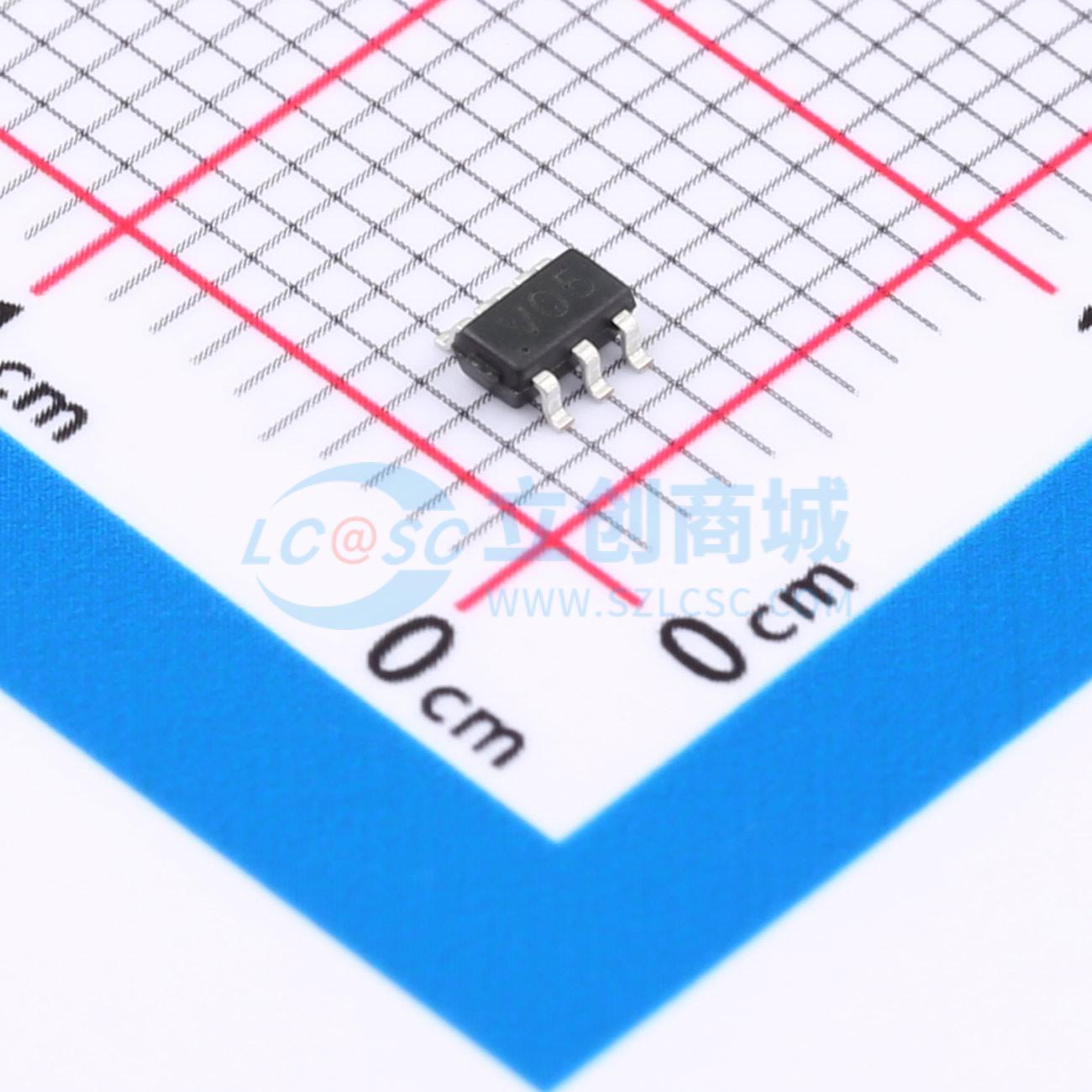

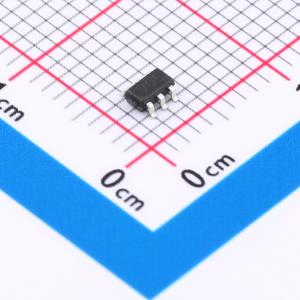

温馨提醒：图片仅供参考，商品以实物为准
NUP4201MR6T1G-ES
V05，4路单向+带VBUS防护ESD静电防护器件，20kV，CJ：0.6pF；HDMI/USB/RJ45高速接口通讯防护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 5.0V 4路单向+带VBUS防护ESD静电防护器件，30kV，CJ：1.5pF；HDMI/USB/RJ45高速接口通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- NUP4201MR6T1G-ES
- 商品编号
- C19170882
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.036067克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V；25V | |
| 峰值脉冲电流(Ipp) | 15A@8/20us | |
| 峰值脉冲功率(Ppp) | 375W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10uA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.75pF；1.5pF |
商品概述
NUP4201MR6T1G-ES旨在保护电压敏感组件免受ESD和瞬态电压事件的影响。其出色的钳位能力、低漏电流和快速响应时间，使其成为板空间有限的设计中进行ESD保护的理想选择。
商品特性
- 符合IEC 61000-4-2 Level 4 ESD保护标准
- ±25kV接触放电
- ±25kV空气放电
- 375W峰值脉冲功率（8/20μs波形）
- 低钳位电压
- 工作电压：5V
- 低漏电流
- 符合RoHS标准
- 保护4条单向线路
- 超低电容：典型值1.5pF
应用领域
- USB2.0
- 显示器和平面显示器
- 10/100/1000以太网
- 笔记本电脑
- SIM端口
