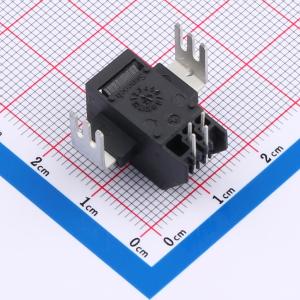

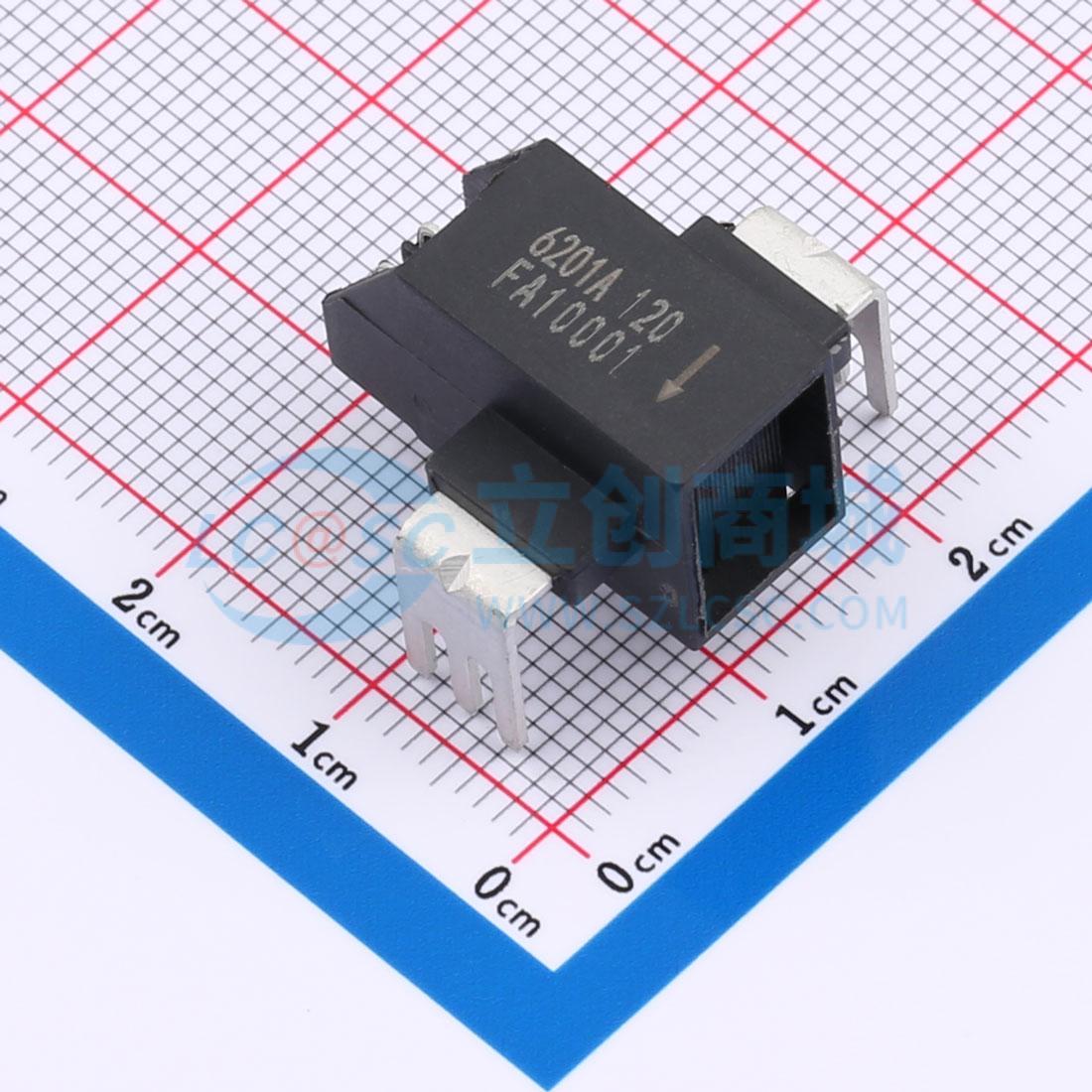

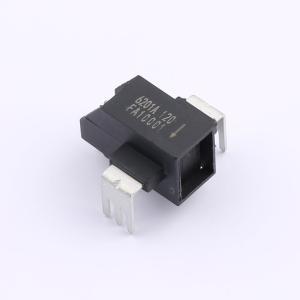

GZC6201AC120PK05

描述: GZC6201产品系列是一款基于霍尔效应原理的开环式电流传感器，广泛应用于工业、商业和通信系统中的交流或直流电流检测。每个GZC6201都由一个高精度、低温漂的线性霍尔IC，磁芯以及内置的低插入电阻的电流导体路径组成。流经此低电阻电流导体路径的外加电流会产生一个磁场，霍尔IC将其转换为与输入电流成比例的电压信号输出。
品牌名称: Sencoch(芯感智)
商品型号: GZC6201AC120PK05
商品编号: C18905988
商品封装: 插件
包装方式: 托盘
商品毛重: 9.97克(g)

商品参数

商品概述

GZC6201产品系列是一款基于霍尔效应原理的开环式电流传感器，广泛应用于工业、商业和通信系统中的交流或直流电流检测。每个GZC6201都由一个高精度、低温漂的线性霍尔IC，磁芯以及内置的低插入电阻的电流导体路径组成。流经此低电阻电流导体路径的外加电流会产生一个磁场，霍尔IC将其转换为与输入电流成比例的电压信号输出。由于产品内部使用了磁芯，可以有效抑制外部共模磁场对产品的干扰，改善了在磁噪声环境中的精度。 GZC6201会根据电流量程的不同要求，在工厂内部会对输出电压进行精确校准。当施加的电流流过内部电流传导路径（从引脚8,9和10到引脚5,6和7）时，芯片的输出具有正斜率（>VOQ）。该导电路径的内部电阻典型值为0.21mΩ，可实现低耗能。导电路径的端子（引脚5至10）与信号线（引脚1至4）电气隔离。这使得GZC6201电流传感器可以在高端电流检测应用中使用，而无需使用其它昂贵的隔离技术。基于IEC61010、IEC61326等行业标准进行产品设计、测试，产品满足CE、RoHS等要求。

商品特性

±0.25%全温度范围内的典型线性度
快速的输出阶跃响应时间：1.8μs
240kHz信号带宽
5.0V直流电源供电
-40°C~105°C工作温度
额定电流检测范围: (双向) ±10A~±120A
检测交流与直流的电流信号
与电源无关的固定输出模式
极其稳定的静态输出电压
芯片自带参考端输出

应用领域

中低功率变频器电流检测
电机相位和轨电流检测
组串式光伏逆变器电流检测，MPPT电流检测
充电器和转换器
直流电源
过流保护
不间断电源（UPS）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(60个/托盘，最小起订量 1 个)

个

起订量：1 个60个/托盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	电流传感器
	电流测量范围	±120A
	工作电压	5V
	隔离电压(Vrms)	4300Vrms
	灵敏度	6.67mV/A

	属性	参数值
	工作温度	-40℃~+105℃
	带宽	240kHz
	电流端电阻	0.21mΩ
	响应时间(tr)	1.8us
	双向电流检测	支持
