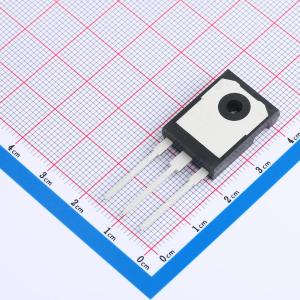

温馨提醒：图片仅供参考，商品以实物为准
CRG40T60AK3SD
600V 80A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CRG40T60AK3SD采用先进的沟槽FSIGBT技术，具有良好的导通和开关特性，易并联使用的特点。符合RoHS指令要求。
- 品牌名称
- CRMICRO(华润微)
- 商品型号
- CRG40T60AK3SD
- 商品编号
- C18905997
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 8.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 280W | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 80A | |
| 集射极饱和电压(VCE(sat)) | 2.3V@40A,15V | |
| 栅极阈值电压(Vge(th)) | 4V@1mA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 165nC@15V | |
| 输入电容(Cies) | 2.758nF@30V | |
| 开启延迟时间(Td(on)) | 42ns | |
| 关断延迟时间(Td(off)) | 218ns | |
| 导通损耗(Eon) | 1.67mJ | |
| 关断损耗(Eoff) | 970uJ | |
| 反向恢复时间(Trr) | 48ns |
商品概述
采用华晶专有的沟槽设计和先进的场截止（FS）技术，具有卓越的导通和开关性能。符合RoHS标准。
商品特性
- FS沟槽技术，正温度系数
- 低饱和电压：VCE(sat)，典型值 = 1.7V @ IC = 40A，VGE = 15V
应用领域
- 焊接
- 变频器
- 逆变器
- UPS
