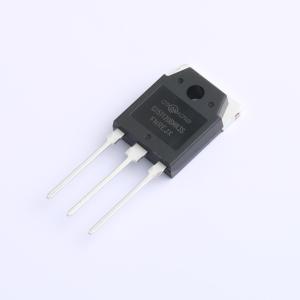

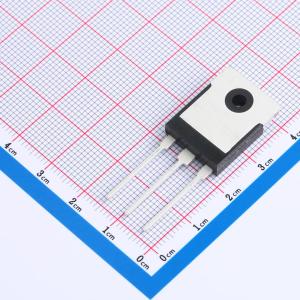

温馨提醒：图片仅供参考，商品以实物为准
CRG15T120BNR3S
1.2kV 30A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 采用CRM专有的沟槽设计、先进的FS（场截止）技术，并集成了续流二极管，这款1200V沟槽FS IGBT具备卓越的导通和开关性能，以及高雪崩耐量。
- 品牌名称
- CRMICRO(华润微)
- 商品型号
- CRG15T120BNR3S
- 商品编号
- C18905999
- 商品封装
- TO-3P
- 包装方式
- 管装
- 商品毛重
- 7.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 156W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 30A | |
| 集射极饱和电压(VCE(sat)) | 2.5V@15A,15V | |
| 栅极阈值电压(Vge(th)) | 4.5V@250uA | |
| 栅极电荷量(Qg) | 81.5nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 1.513nF | |
| 输出电容(Coes) | 35pF | |
| 反向传输电容(Cres) | 25pF | |
| 开启延迟时间(Td(on)) | 14ns | |
| 关断延迟时间(Td(off)) | 107ns | |
| 导通损耗(Eon) | 430uJ | |
| 关断损耗(Eoff) | 700uJ |
