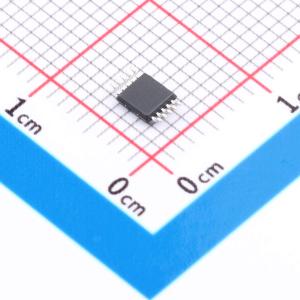

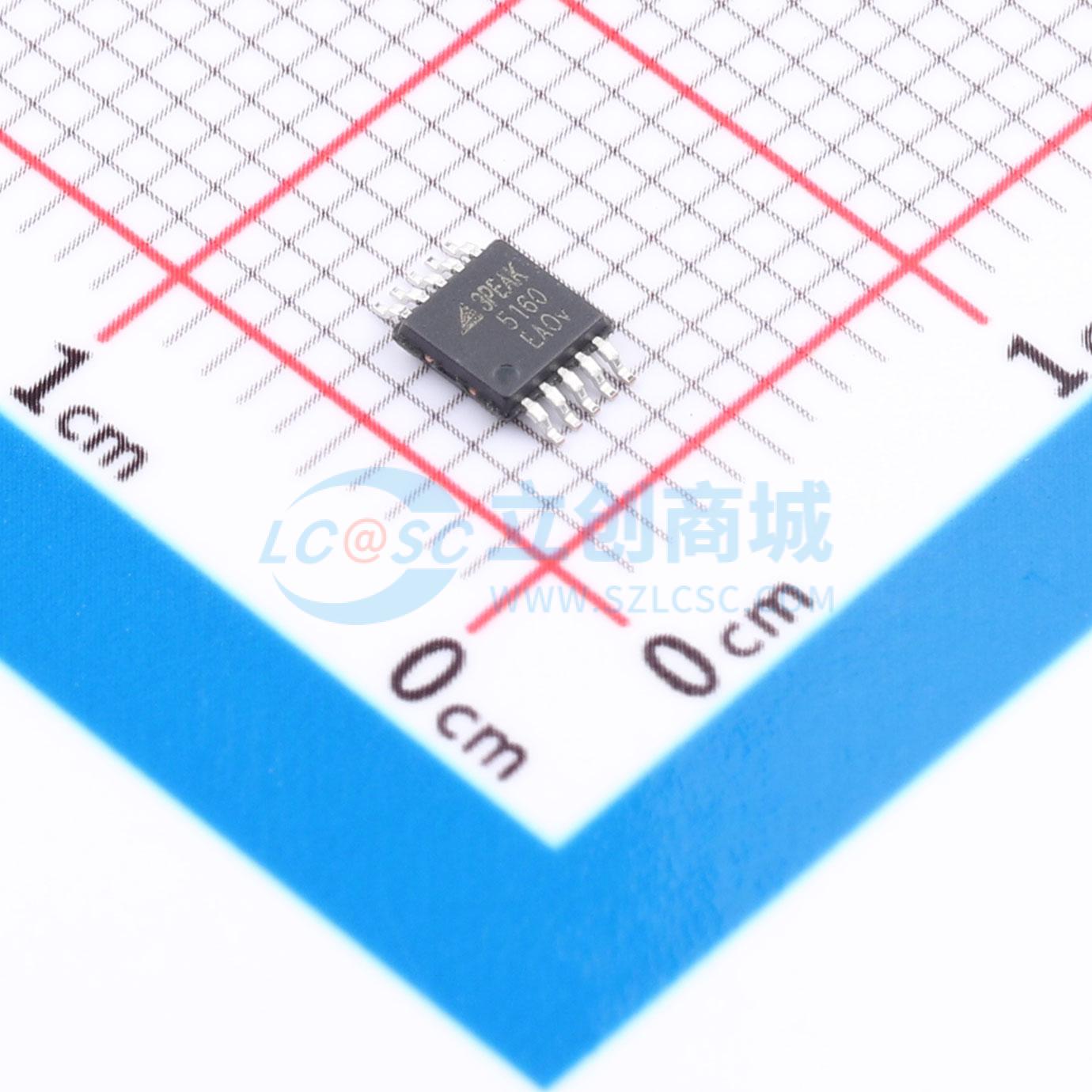

温馨提醒：图片仅供参考，商品以实物为准
TPC5160-VS2R
16位全差分输入SAR ADC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这是一款16位模数转换器（ADC），支持单极性、差分输入，输入范围为 -VREF 至 VREF，共模电压为 VREF / 2。该器件使用2.5V至VDD的外部参考电压工作。该器件提供SPI兼容接口，并支持多个设备应用的菊花链操作。该器件还提供一个可选的忙指示位，可用于与主机同步。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPC5160-VS2R
- 商品编号
- C18906018
- 商品封装
- MSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 16 | |
| 采样率 | 600kHz | |
| 通道数 | 1 | |
| 工作电压 | 4.5V~5.5V | |
| 接口类型 | SPI | |
| 差分输入 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 1LSB | |
| 工作温度 | -40℃~+125℃ | |
| 信噪比 | 92dB | |
| 基准电压源 | 外置 | |
| ADC架构 | SAR | |
| 静态电流 | 4.8mA | |
| 功能特性 | 同步触发；双极性输入；多芯片同步 |
商品概述
TPC5160 是一款 16 位模数转换器。该器件支持单极性差分输入，输入范围为 -VREF 至 VREF，共模电压为 VREF / 2。器件工作于 2.5 V 至 VDD 的外部参考电压。器件提供 SPI 兼容接口，并支持菊花链操作，适用于多器件应用。器件还提供一个可选的忙指示位，可用于与主机同步。
商品特性
- 16 位 SAR ADC，零延迟
- 吞吐速度：600 KSPS
- 单极性差分模拟输入
- 输入范围：-VREF 至 VREF - 外部 VREF
- 参考电压范围：2.5 V 至 VDD
- 高线性度
- INL：±1 LSB（典型值）
- DNL：±0.5 LSB（典型值）
- THD：-101 dB @ 1 kHz
- 高动态范围和噪声性能
- SNR：92 dB @ 1 kHz
- 动态范围：92 dB @ 1 kHz
- 串行接口
- SPI 兼容
- 支持菊花链
- 封装：MSOP10
- 宽工作温度范围：-40℃ 至 ±125℃
应用领域
- 数据采集
- 仪器仪表
- 工业测量与控制
- 医疗设备
- 自动化测试设备
