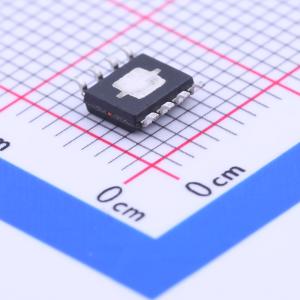

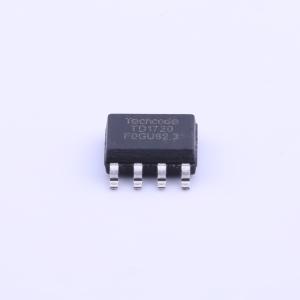

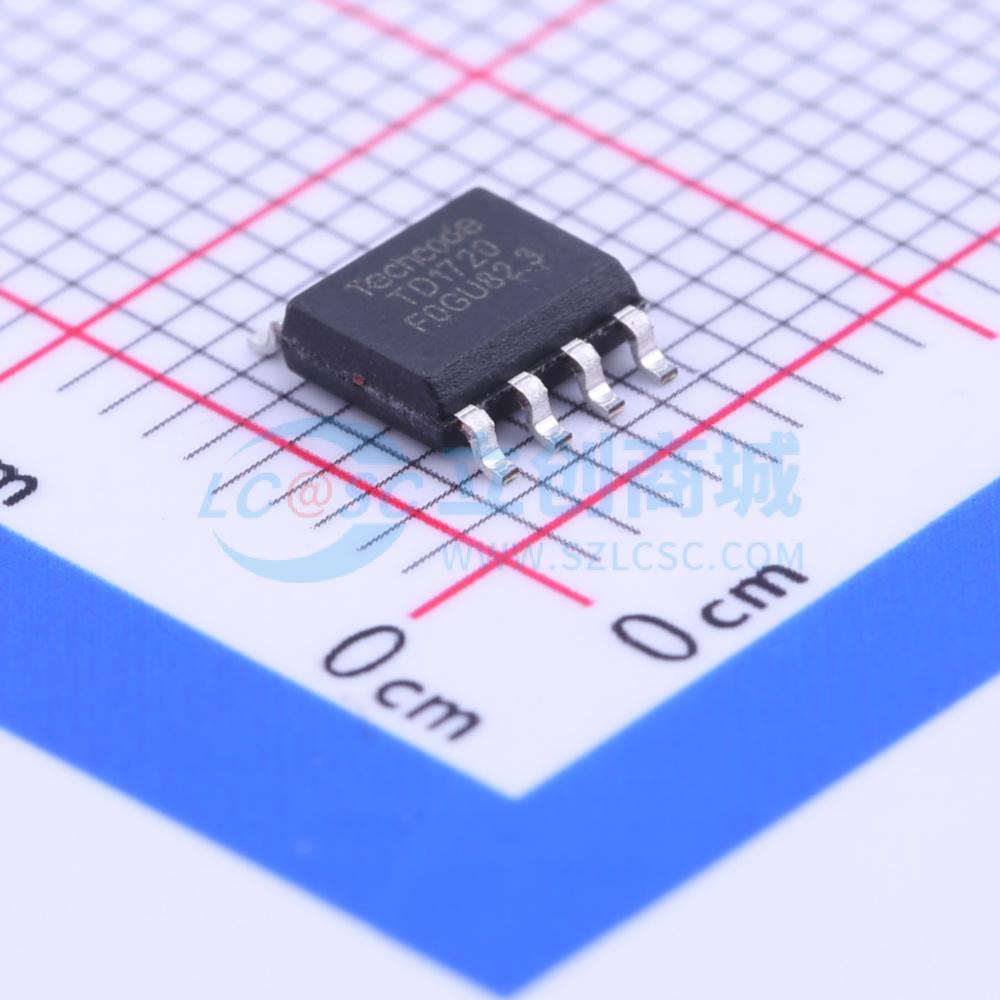

TD1720MR

300kHz固定频率同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TD1720是一款电压模式、固定300kHz开关频率的同步降压转换器。它支持5V到12V的宽输入电压范围,具有内部软启动、过流保护、欠压保护和过压保护功能。
品牌名称: Techcode(泰德)
商品型号: TD1720MR
商品编号: C189489
商品封装: SOP-8-EP
包装方式: 编带
商品毛重: 0.235克(g)

商品参数

商品概述

TD1720是一款电压模式、固定300kHz开关频率的同步降压转换器。TD1720允许宽输入电压，可为单路5~12V，也可为双路电源电压，适用于各种应用。上电复位（POR）电路监测VCC电源电压，防止逻辑控制错误。内置软启动电路可防止输出电压过冲，并限制输入电流。内部设计有高精度的0.8V温度补偿参考电压，以满足低输出电压应用的需求。TD1720针对负载电流提供出色的输出电压调节能力。控制器的过流保护功能通过检测低端MOSFET的RDS(ON)两端的电压降来监测输出电流，无需使用电流检测电阻，具有高效率和低成本的特点。此外，TD1720还集成了出色的保护功能：过压保护（OVP）和欠压保护（UVP）。OVP电路监测FB电压，防止PWM输出过压；UVP电路监测FB电压，防止PWM输出欠压或短路。TD1720提供SOP - 8P和TDFN3x3 - 10封装。

商品特性

5V至12V宽电源电压范围
对VCC进行上电复位监测
出色的输出电压调节能力，0.8V内部参考电压在整个温度范围内精度为±1%
集成软启动功能
带外部补偿的电压模式PWM操作
高达90%的占空比，实现快速瞬态响应
恒定开关频率300kHz±10%
采用自适应死区时间控制驱动双路低成本N - MOSFET
50%欠压保护
125%过压保护
使用低端MOSFET的RDS(ON)调节过流保护阈值
通过COMP引脚进行关断控制
电源正常监测（仅适用于TDFN - 10 3mmx3mm封装）
SOP - 8P和TDFN3x3 - 10封装
提供无铅环保器件（符合RoHS标准）

应用领域

显卡
数字用户线路（DSL）
交换集线器
无线局域网
笔记本电脑
主板
液晶显示器/电视

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 5 个)

个

起订量：5 个2500个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.3V~13.2V
	输出电压	800mV~5.5V
	输出电流	20A
	开关频率	270kHz~330kHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	2mA
	开关管(内置/外置)	内置
	输出类型	固定
