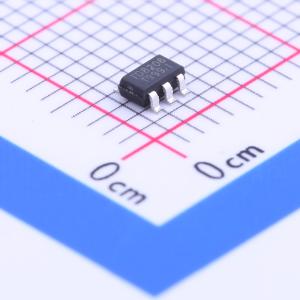

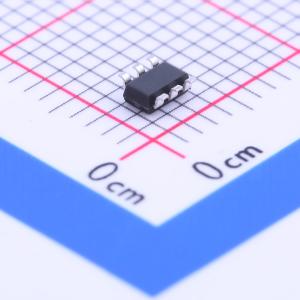

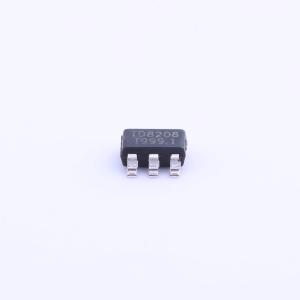

TD8208
高效1MHz 2A升压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TD8208是一款高效率、电流模式控制的升压DC-DC调节器,内置120mΩ导通电阻的N沟道MOSFET。固定的1MHz开关频率和内部补偿减少了外部元件数量,节省了PCB空间。内置软启动电路降低了启动时的浪涌电流。
- 品牌名称
- Techcode(泰德)
- 商品型号
- TD8208
- 商品编号
- C189488
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.464克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.7V~6V | |
| 输出电压 | 600mV~6V | |
| 输出电流 | 2A |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 1MHz | |
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 开关管(内置/外置) | 内置 |
商品概述
TD8208是一款高效的电流模式控制升压型DC-DC调节器，集成了一个导通电阻RDS(ON)为120mΩ的N沟道MOSFET。固定的1MHz开关频率和内部补偿电路减少了外部元件数量，节省了PCB空间。内置的内部软启动电路可将启动时的浪涌电流降至最低。
商品特性
- 宽输入电压范围：2.7 - 6V
- 1MHz开关频率
- 最小导通时间：典型值100ns
- 最小关断时间：典型值100ns
- 最大输出电压：6V
- 低导通电阻RDS(ON)：120mΩ
- 符合RoHS标准且无卤
- 紧凑封装：SOT23 - 6
应用领域
- 手机和智能手机
- 个人数字助理（PDA）、便携式媒体播放器（PMP）、MP3播放器
- 数码相机
