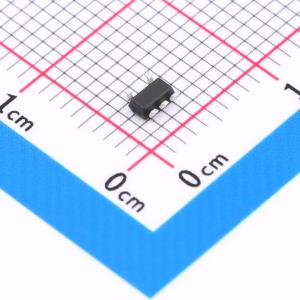

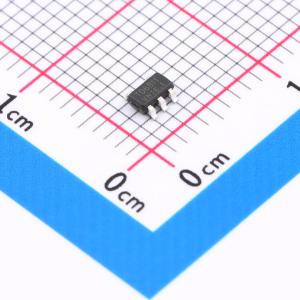

温馨提醒：图片仅供参考，商品以实物为准

TD6811

1.5MHz 1.2A 同步降压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TD6811是一款高效单片同步降压调节器,采用恒定频率电流模式架构。该器件提供可调和固定输出电压版本,支持2.5V至5.5V的输入电压范围,最大输出电流为1.2A,开关频率为1.5MHz,具有低静态电流和高效率特性。
品牌名称: Techcode(泰德)
商品型号: TD6811
商品编号: C189486
商品封装: TSOT-23-5
包装方式: 编带
商品毛重: 0.06克(g)

商品参数

商品概述

TD6811是一款高效单片同步降压稳压器，采用恒定频率、电流模式架构。该器件有可调版本以及1.5V和1.8V固定输出电压版本。工作时的电源电流仅为20μA，关断时降至≤1μA。2.5V至5.5V的输入电压范围使TD6811非常适合单节锂离子电池供电的应用。100%占空比可实现低压差工作，延长便携式系统的电池使用寿命。自动突发模式操作可提高轻载时的效率，进一步延长电池使用寿命。开关频率内部设定为1.5MHz，允许使用小型表面贴装电感和电容。内部同步开关可提高效率，无需外部肖特基二极管。0.6V反馈参考电压可轻松支持低输出电压。TD6811采用TSOT23 - 5封装。

商品特性

高效率：高达96%
轻载时高效率
极低静态电流：工作时仅20μA
1.2A输出电流
2.5V至5.5V输入电压范围
1.5MHz恒定频率工作
无需肖特基二极管
低压差工作：100%占空比
0.6V参考电压允许低输出电压
关断模式电源电流≤1μA
电流模式操作，具有出色的线路和负载瞬态响应
过温保护
提供TSOT23 - 5封装

应用领域

移动电话
个人信息设备
无线和DSL调制解调器
数码相机
MP3播放器、便携式仪器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交11单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	-
	输出电流	1.2A
	开关频率	1.5MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	20uA
	开关管(内置/外置)	内置
	输出类型	可调
