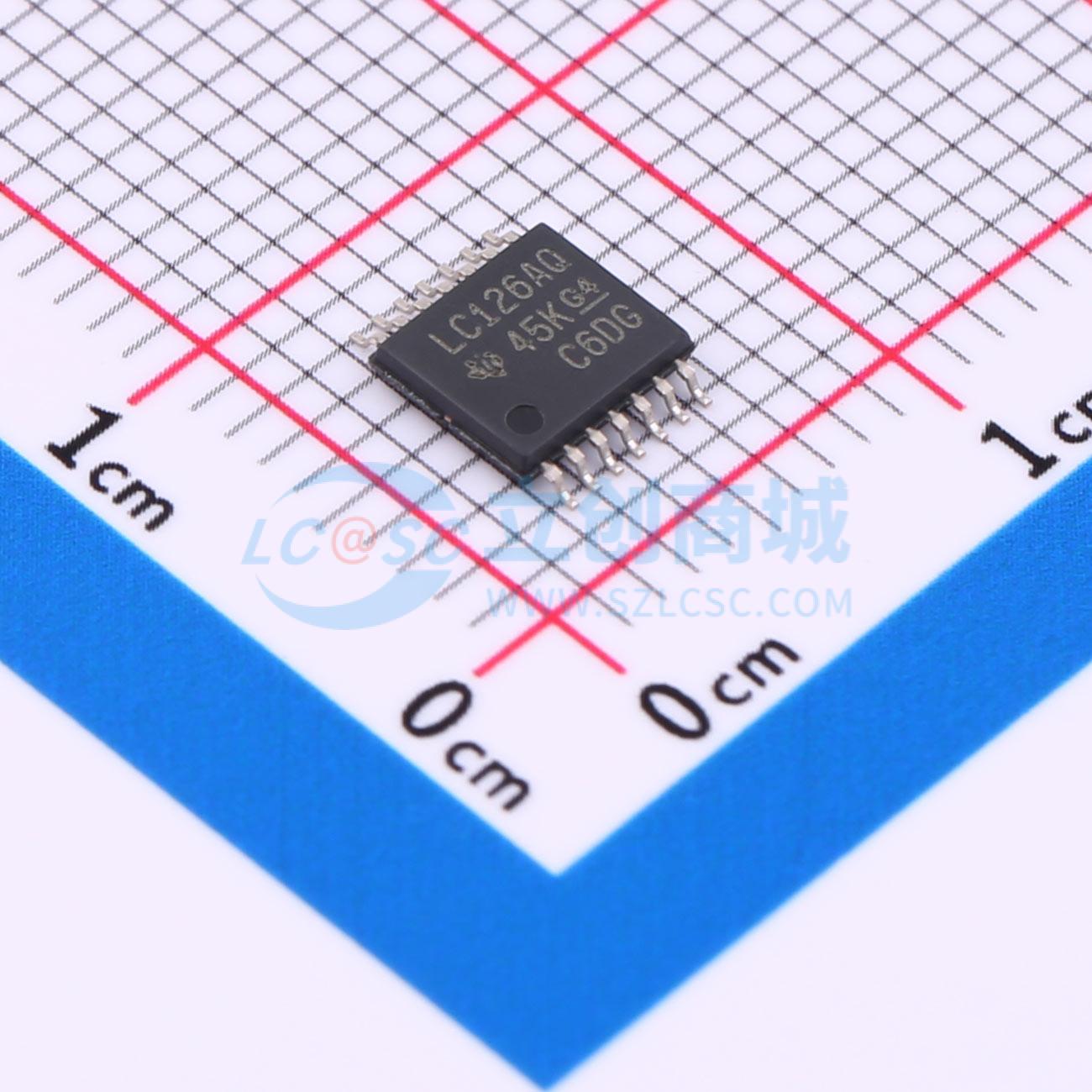

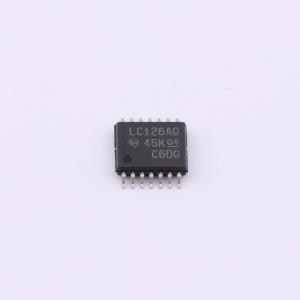

CLVC126AQPWRG4Q1

三态输出，四路总线缓冲门

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVC126A-Q1 具有三态输出的汽车类 4 通道、1.65V 至 3.6V 缓冲器
品牌名称: TI(德州仪器)
商品型号: CLVC126AQPWRG4Q1
商品编号: C1879763
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.0892克(g)

商品参数

商品概述

四路带三态输出的总线缓冲门，型号为SN74LVC126A，设计用于电源电压1.65V至3.6V的工作场景，带有独立的线路驱动器与三态输出，对应输出使能输入为低电平时，对应输出禁用。为确保在上电或掉电期间保持高阻态，输出使能端需要通过下拉电阻接地，电阻最小值由驱动器的拉电流能力决定。输入可由3.3V或5V设备驱动，可在混合3.3V/5V系统环境中用作电平转换。

商品特性

符合汽车应用标准
工作电压范围为1.65V~3.6V
输入可承受最高5.5V电压
3.3V工作条件下最大传输延迟tpd为4.7ns
VCC=3.3V、TA=25℃条件下，典型输出地反弹电压VOLP小于0.8V
VCC=3.3V、TA=25℃条件下，典型输出高电平下冲电压VOHV大于2V
闩锁性能超过250mA，符合JESD 17标准
ESD防护性能符合JESD 22标准，人体模型等级可达2000V，机器模型等级可达200V
提供D封装与PW封装

应用领域

总线缓冲驱动场景
3.3V/5V混合电压系统的电平转换

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	1.65V~3.6V
	元件数	4
	每个元件位数	1
	通道类型	单向

	属性	参数值
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	系列	74LVC
	工作温度	-40℃~+125℃
	静态电流(Iq)	20uA
	传播延迟(tpd)	5.7ns@3.3V,50pF
	功能特性	输出使能；电平转换
