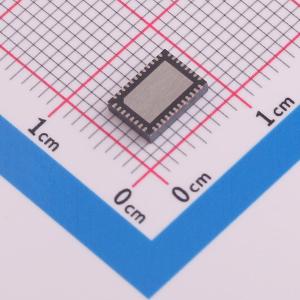

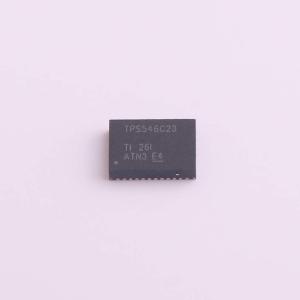

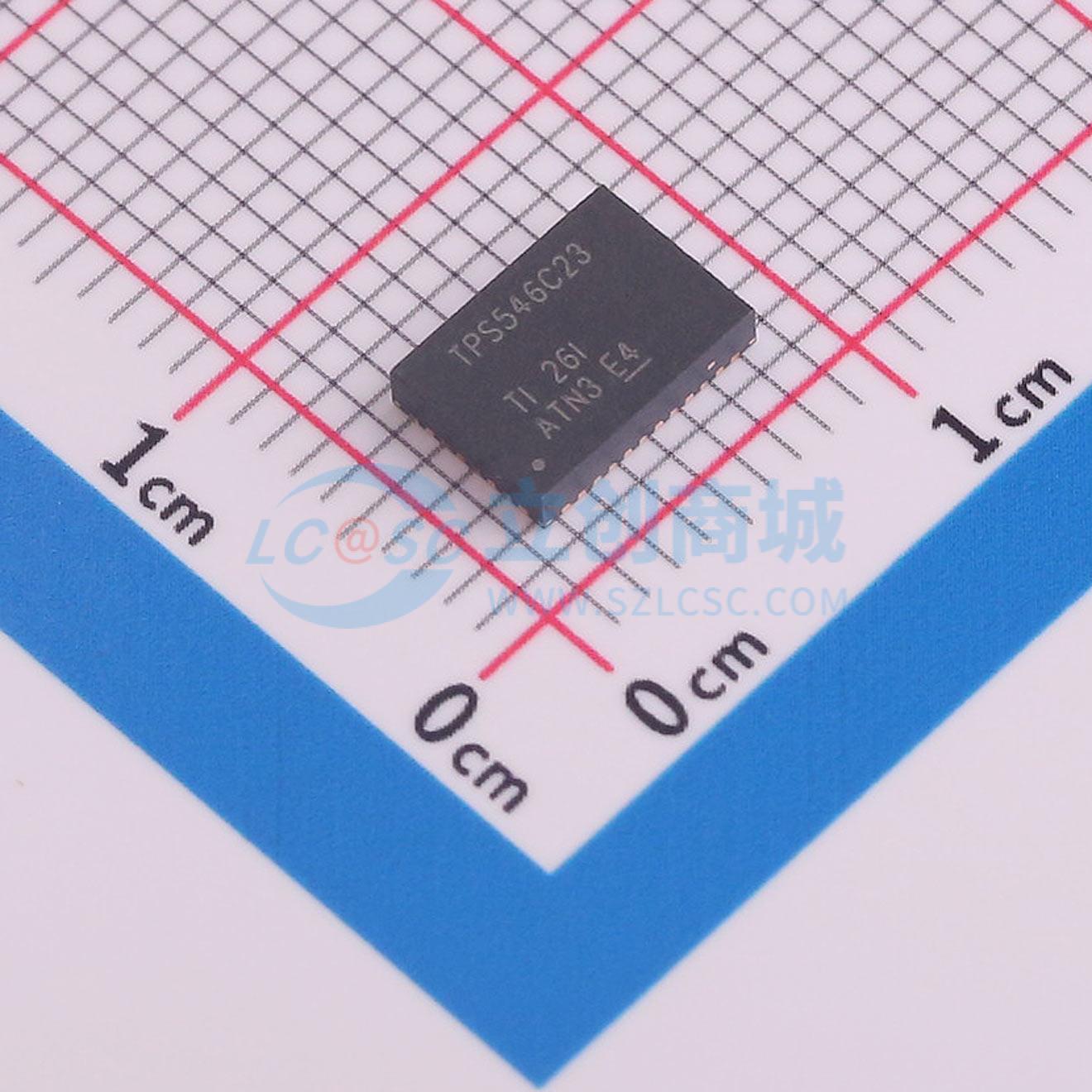

TPS546C23RVFT

具有PMBus的4.5V至18V、35A可堆叠同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS546C23 支持 PMBus™和遥测功能的 4.5V 至 18V、可堆叠 35A 同步 SWIFT™ 降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS546C23RVFT
商品编号: C1849538
商品封装: LQFN-40-EP(5x7)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

TPS546C23器件是采用5mm×7mm封装且符合PMBus 1.3规范的非隔离式DC-DC转换器，集成了FET，能够在高频下运行并输出35A电流。两个TPS546C23器件可以并联，以便产生高达70A的负载电流。通过针对少量功率级电流进行采样实现电流感测，与器件温度无关。集成NexFET功率级和优化驱动器提供高频低损耗开关功能，可实现超高密度电源解决方案。PMBus接口通过VOUT_COMMAND启用AVS功能，同时支持灵活转换器配置以及关键参数监控功能（包括输出电压、电流和内部芯片温度监控）。对故障条件的响应可设为重启、锁存或忽略，具体取决于系统要求。

商品特性

符合PMBus 1.3规范的转换器：35A两器件进行堆叠可实现高达70A的电流，同时具备分流功能
输入电压范围：4.5V至18V
输出电压范围：0.35V至5.5V
5mm × 7mm LQFN封装单个散热焊盘
集成3.2mΩ和1.4mΩ堆叠NexFET功率级
适用于自适应电压定标(AVS)功能和通过PMBus进行调整的基准电压为350mV至1650mV
电压不低于600mV时的精度为0.5%
无损低侧金属氧化物半导体场效应晶体管(MOSFET)电流感测
带有输入前馈的电压模式控制
差分远程感应
单启动至预偏置输出
输出电压和输出电流报告
内部芯片温度监控
可通过ADDR0和ADDR1引脚编程设定64种PMBus地址
可通过PMBus接口进行编程VOUT_COMMAND和AVS VOUT转换率
通过热补偿进行过流保护
UVLO、软启动和软停止
电源正常(PGOOD)，过压(OV)，欠压(UV)，过热(OT)电平
故障响应接通和关闭延迟
热关断
引脚配置适用的开关频率：200kHz至1MHz
与外部时钟或同步输出的输出时钟频率同步

应用领域

测试和测量仪器
以太网交换机、光交换机、路由器、基站
服务器
企业级存储固态硬盘(SSD)
高密度电源解决方案

优惠活动

9.8折

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	350mV~5.5V
	输出电流	35A
	开关频率	1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
