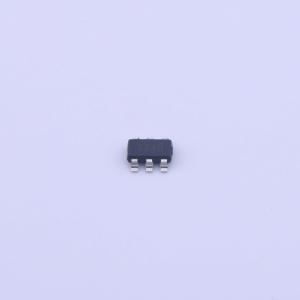

温馨提醒：图片仅供参考，商品以实物为准

TPS563240DDCR

17V、3A、1.4MHz同步降压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS563240 17V、3A、1.4MHz 同步降压稳压器
品牌名称: TI(德州仪器)
商品型号: TPS563240DDCR
商品编号: C1850333
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.022克(g)

商品参数

商品概述

TPS563240 是一款采用SOT - 23 封装的简单易用型3A 同步降压稳压器。峰值瞬态输出电流可达3.5A。

这些器件经过优化，最大限度减少了运行所需的外部组件数量并且可以实现低待机电流。

此开关稳压器采用D - CAP3 模式控制，能够提供快速瞬态响应，并且在无需外部补偿组件的情况下支持诸如专用聚合物等低等效串联电阻(ESR) 输出电容以及超低ESR 陶瓷电容器。

TPS563240 在脉冲跳跃模式下运行，从而在轻载运行期间保持高效率。通过采用无声™(OOA) 模式运行，TPS563240 在轻负载条件下可将Fsw 保持在25kHz 以上。TPS563240 采用6 引脚1.6mm × 2.9mm SOT (DDC) 封装，额定结温范围为 - 40°C 至125°C。

商品特性

集成70mΩ和30mΩ FET 且支持3.5A 瞬态电流的3A 转换器
D - CAP3™模式控制，用于快速瞬态响应
输入电压范围：4.5V 至17V
输出电压范围：0.6V 至7V
脉冲跳跃模式，采用无声™(OOA) 模式运行，轻负载运行时Fs 在25kHz 以上
1.4MHz 开关频率
低关断电流（低于10μA）
1% 反馈电压精度 (25°C)
从预偏置输出电压中启动
逐周期过流限制
断续模式过流保护
非锁存欠压保护(UVP) 和热关断(TSD) 保护
固定软启动时间：1.7ms

应用领域

电视、机顶盒
宽带调制解调器
接入点网络
无线路由器
安全监控

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交41单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~17V
	输出电压	600mV~7V
	输出电流	3A
	开关频率	1.4MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
