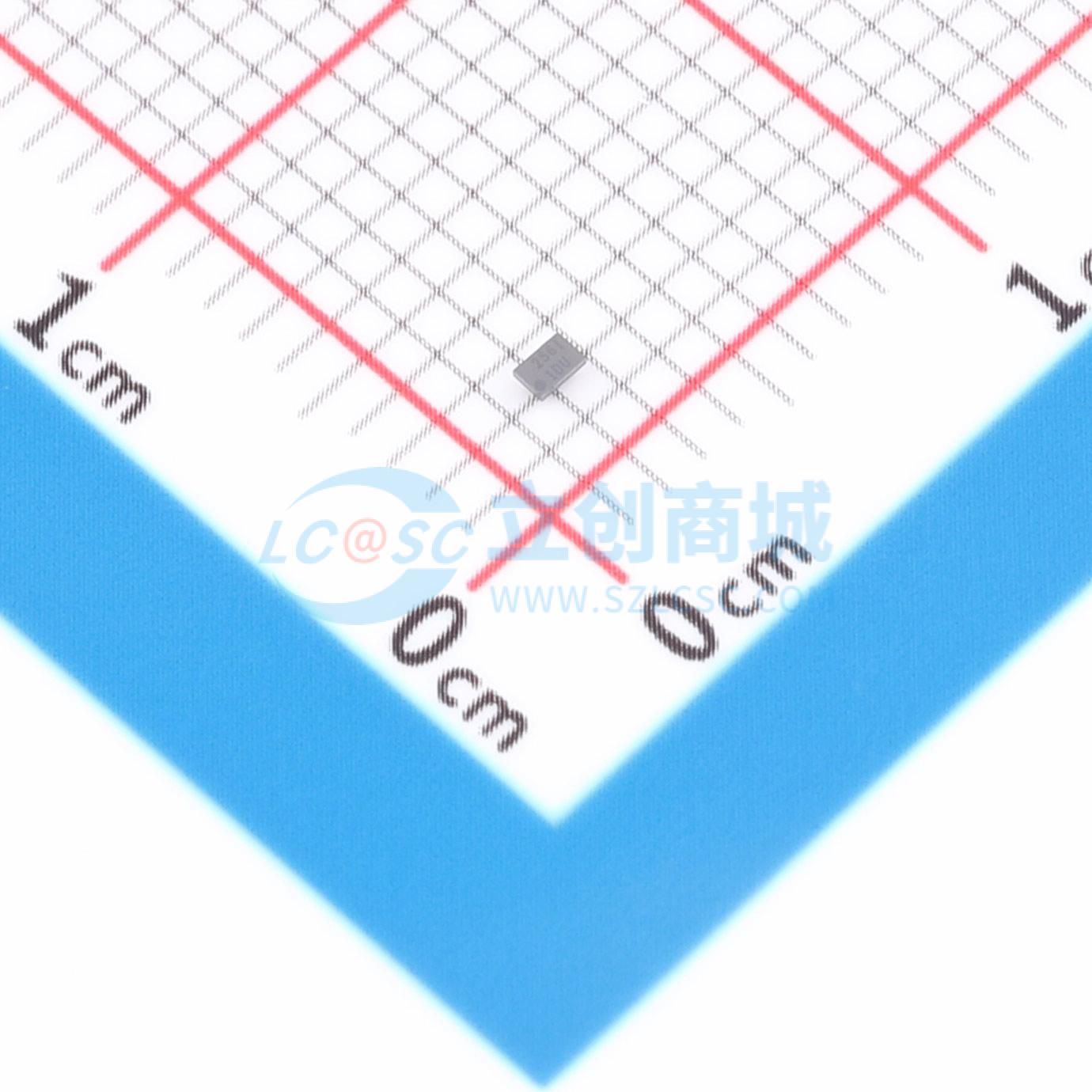

温馨提醒：图片仅供参考，商品以实物为准

TPS6283810YFPR

小型6引脚WCSP封装的3A降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS6283810 采用 1.2mm x 0.8mm WCSP 封装的 2.4V-5.5V 输入、6 引脚 3A 微型降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS6283810YFPR
商品编号: C1850336
商品封装: DSBGA-6(0.8x1.2)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

该器件是一款高频同步降压转换器，经优化具有小解决方案尺寸和高效率等特性。该器件的输入电压范围为2.4V至5.5V，支持常用电池技术。该转换器在中等程度的负载到高负载时运行于脉宽调制(PWM)模式，并在轻负载时自动进入省电模式运行，从而在整个负载电流范围内保持高效率。该器件的开关频率为3.5MHz，因此能够使用小型外部组件。凭借其所有的DCS-control架构，可实现出色的负载瞬态性能和输出电压调节精度。其他特性还具有过流保护、热关断保护、有源输出放电和电源良好指示等其他特性。该器件采用6引脚WCSP封装。

商品特性

DCS-Control™拓扑1V固定输出电压，精度为1%
26mΩ和26mΩ内部功率MOSFET
2.4V至5.5V输入电压范围
4μA运行静态电流
3.5MHz开关频率可在轻载条件下实现高效率的省电模式
有源输出放电
电源正常输出
热关断保护
断续短路保护
采用0.8mm×1.2mm×0.5mm 6引脚WCSP封装
使用TPS6283810并借助WEBENCH®电源设计器创建定制设计方案

应用领域

消费类无线模块
可穿戴产品
智能手机
光学模块

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.4V~5.5V
	输出电压	1V
	输出电流	3A
	开关频率	3.5MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	4uA
	开关管(内置/外置)	内置
	输出类型	固定
