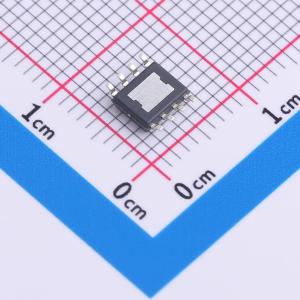

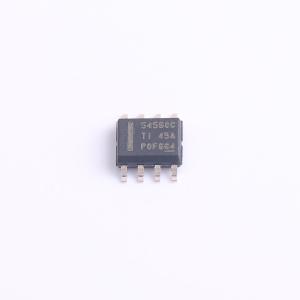

温馨提醒：图片仅供参考，商品以实物为准

TPS54560BDDAR

4.5V至60V输入、5A降压直流/直流转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS54560B 具有 Eco-mode™ 的 4.5V 至 60V 输入、5-A、降压直流/直流转换器
品牌名称: TI(德州仪器)
商品型号: TPS54560BDDAR
商品编号: C1850354
商品封装: SO-8
包装方式: 编带
商品毛重: 0.3836克(g)

商品参数

商品概述

TPS54560B是一款具有集成型高侧MOSFET的60V、5A降压稳压器。电流模式控制提供了简单的外部补偿和灵活的组件选择。低纹波脉冲跳跃模式可将无负载电源电流降至146μA。当EN（使能）引脚被拉至低电平时，关断电源电流降低至2μA。欠压闭锁在内部设定为4.3V，但可用EN（使能）引脚将之提高。输出电压启动斜坡可在内部控制，以实现启动过程可控并消除过冲。宽开关频率范围可实现对效率或者外部组件尺寸的优化。输出电流是受限的逐周期电流。频率折返和热关断在过载条件下保护内部和外部组件。 TPS54560B采用8引脚热增强型HSOIC PowerPAD封装。

商品特性

在轻负载条件下借助脉冲跳跃实现高效率Eco-mode™
92mΩ高侧金属氧化物半导体场效应晶体管(MOSFET)
146μA工作静态电流和2μA关断电流
100kHz至2.5MHz的固定开关频率与外部时钟同步
轻负载条件下使用集成型BOOT再充电FET实现低压降
可调欠压闭锁(UVLO)和迟滞
0.8V±1%内部电压基准
8引脚HSOIC PowerPAD封装
-40°C至150°C TJ工作范围
利用TPS54560B并借助WEBENCH电源设计器创建定制设计方案

应用领域

工业自动化和电机控制
USB专用充电端口和电池充电器
12V、24V和48V工业和通信电力系统

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~60V
	输出电压	800mV~58.8V
	输出电流	5A
	开关频率	500kHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	146uA
	开关管(内置/外置)	内置
	输出类型	可调
