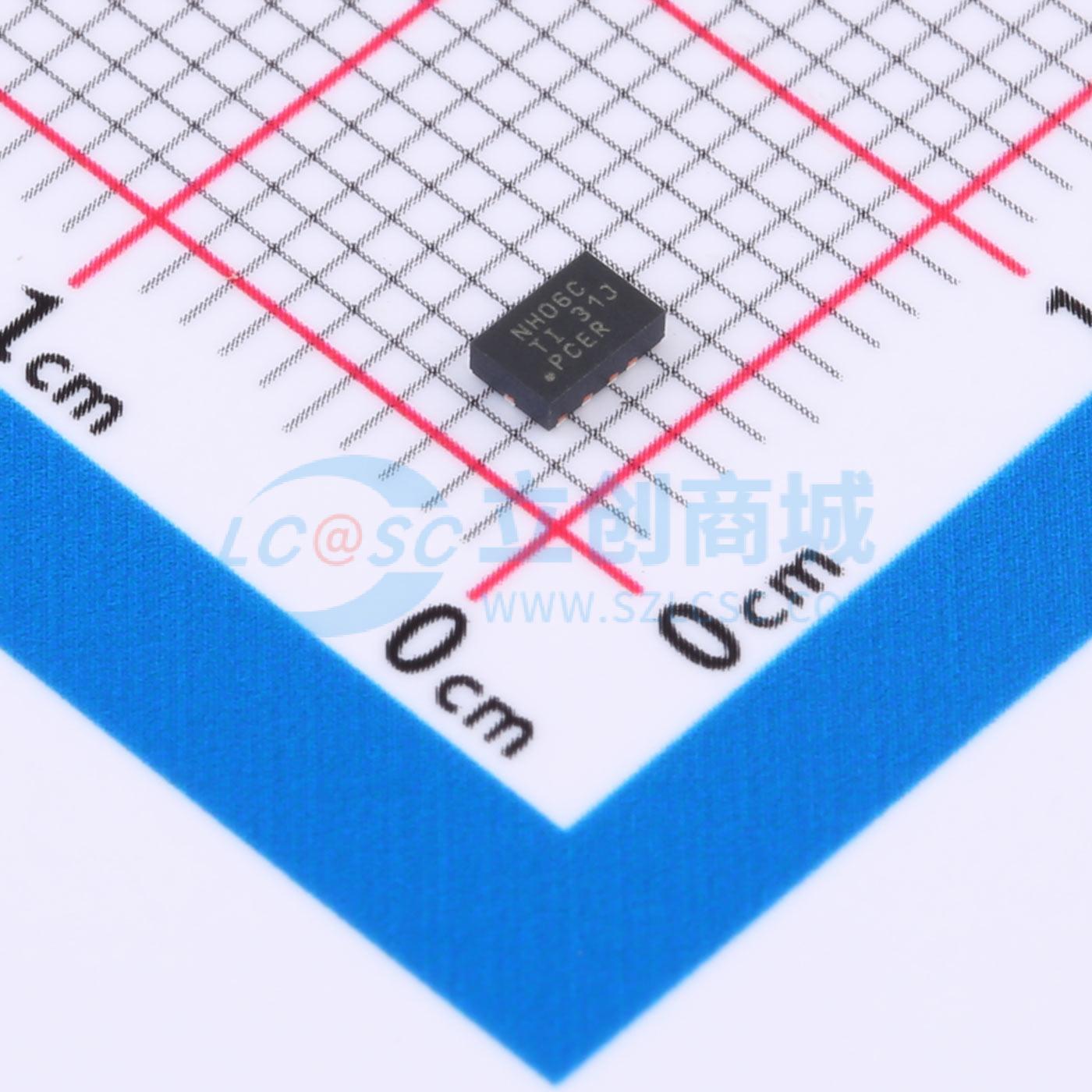

温馨提醒：图片仅供参考，商品以实物为准

LMR36006CRNXR

4.2V至60V、0.6A超小型同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMR36006 4.2V 至 60V、0.6A 超小型同步降压转换器
品牌名称: TI(德州仪器)
商品型号: LMR36006CRNXR
商品编号: C1850366
商品封装: VQFN-12(2x3)
包装方式: 编带
商品毛重: 0.025克(g)

商品参数

商品概述

LMR36006稳压器是一款易于使用的同步降压直流/直流转换器。该器件具有集成高侧和低侧功率MOSFET，可在4.2V至60V的宽输入电压范围内提供高达0.6A的输出电流。容差高达66V。这种瞬态电压耐受能力降低了防止过压所需的设计工作量，并满足IEC 61000 - 4 - 5的浪涌抗扰度要求。 LMR36006采用峰值电流模式控制机制来提供最佳的效率和输出电压精度。精密使能支持直接连接到宽输入电压或对器件启动和关断进行精确控制，因此提供了灵活性。附带内置滤波和延迟功能的电源正常状态标志可提供系统状态的真实指示，免去了使用外部监控器的麻烦。 LMR36006采用HotRod封装，实现了低噪声、更高的效率和最小的封装裸片比率。此器件需要极少外部组件，其引脚设计可实现简单的PCB布局。LMR36006的小解决方案尺寸和功能集旨在简化各种终端设备的实施，这些终端设备包括超小型现场发送器和视觉传感器等具有严苛空间要求的应用。

商品特性

专为可靠耐用的应用而设计
高达66V的输入瞬态保护
结温范围为 -40°C至 +150°C
保护功能：热关断、输入欠压锁定、逐周期电流限制和断续短路保护
在0.6A负载下具有0.2V压降（典型值）
适合可扩展的工业电源
与以下器件引脚兼容：LMR36015（60V、1.5A）LMR33620/LMR33630（36V、2A或3A）
1MHz、2.1MHz频率选项
在整个负载范围内具有低功率耗散
1MHz（24VIN、5VOUT、0.6A）时的效率为87%
1MHz（12VIN、5VOUT、0.6A）时的效率为92%
在PFM模式中提高了轻负载效率
低至26μA的工作静态电流
小型2mm×3mm HotRod封装解决方案只需很少的外部组件
LMR36006 - Q1和LMR36015 - Q1具有400kHz和2.1MHz频率、可调节输出和固定的3.3VOUT
进行了优化，可满足超低EMI要求
符合CISPR25 5类标准
Hotrod封装可最大限度减少开关节点振铃
并行输入路径可最大限度减少寄生电感
扩频频谱可降低峰值辐射发射
使用LMR36006并借助WEBENCH电源设计器创建定制设计方案

应用领域

现场发送器和传感器
PLC模块
恒温器
视频监控
HVAC系统
交流和伺服驱动器
旋转编码器
工业运输
资产跟踪

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.2V~60V
	输出电压	-
	输出电流	600mA
	开关频率	2.1MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	26uA
	开关管(内置/外置)	内置
	输出类型	可调
