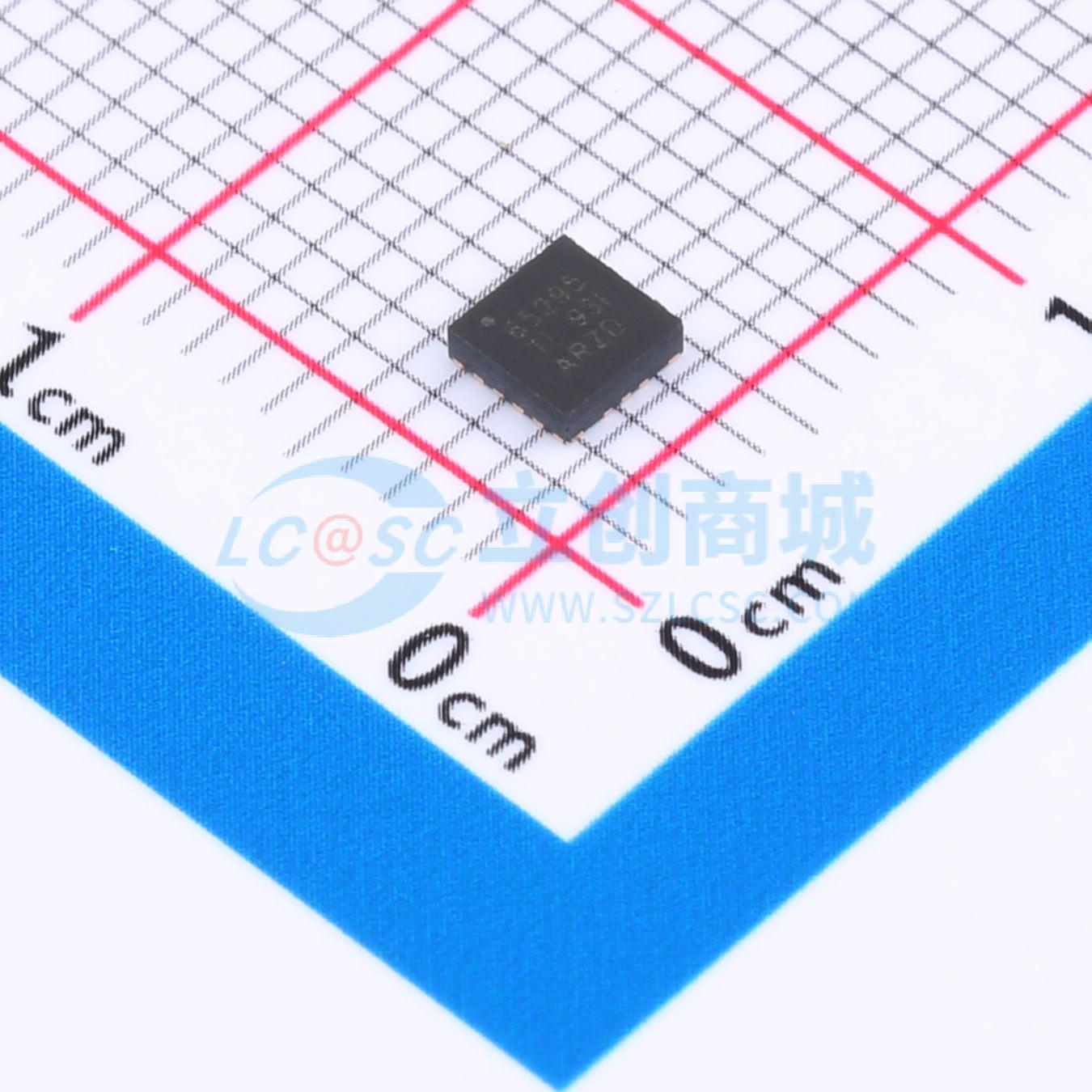

TPS65295RJER

TPS65295 器件能够以最低的总成本和最小的空间为DDR4 存储器系统提供完整的电源解决方案。它符合JEDEC 标准中的DDR4 加电和断电顺序要求。 TPS65295 将两个同步降压转换器（VPP 和VDDQ）与1A 灌电流和拉电流跟踪LDO (VTT) 以及缓冲低噪声基准(VTTREF) 集成在一起。TPS65295 采用耦合了600kHz 开关频率的D-CAP3™模式，此模式可在无需外部补偿电路的情况下实现易于使用的快速瞬变并支持陶瓷输出电容器。 VTTREF 跟踪 1/2 VDDQ 的精度优于 0.8% 。VTT 可同时提供1A 持续灌电流和拉电流功能，而仅需 10μF 的陶瓷输出电容。 TPS65295 可提供丰富的功能和卓越的电源性能。它支持灵活功耗状态控制，将VTT 置于高阻抗状态（处于S3）并在S4/S5 状态下对VDDQ、VTT 和VTTREF 进行放电。另外还提供OVP、UVP、OCP、UVLO 和热关断保护。此器件采用热增强型18 引脚HotRod™VQFN 封装，额定结温范围为 -40°C 至125°C 。

• 同步降压转换器(VDDQ)
• 输入电压范围：4.5V 至18V
• 输出电压固定为1.2V
• D-CAP3™模式控制，用于快速瞬态响应
• 持续输出电流：8A
• 高级Eco-mode™脉冲跳跃
• 集成22mΩ 和8.6mΩ RDS(on) 内部电源开关
• 600kHz 开关频率
• 内部软启动：1.6ms
• 逐周期过流保护
• 锁存输出OV 和UV 保护
• 同步降压转换器(VPP)
• 输入电压范围：3V 至5.5V
• 输出电压固定为2.5V
• D-CAP3™模式控制，用于快速瞬态响应
• 持续输出电流：1A
• 高级Eco-mode™脉冲跳跃
• 集成 150mΩ 和120mΩ RDS(on) 内部电源开关
• 580kHz 开关频率
• 内部软启动：1ms
• 逐周期过流保护
• 锁存输出OV 和UV 保护
• 1A LDO (VTT)
• 1A 持续灌电流和拉电流
• 仅需 10μF 的陶瓷输出电容
• 在S3 状态下支持高阻态输出
• ±30mV VTT 输出精度（直流 + 交流）
• 缓冲基准(VTTREF)
• 经缓冲的低噪声 ±10mA 功能
• 0.8% 输出精度
• 低静态电流： 150μA
• 电源正常指示器
• 输出放电功能
• 加电和断电排序控制
• 非锁存OT 和UVLO 保护
• 18 引脚 3.0mm×3.0mm HotRod™VQFN 封装

• DDR4 存储器电源
• 笔记本电脑、台式机和服务器
• 超极本、平板电脑
• 单板计算机、模块化计算机
