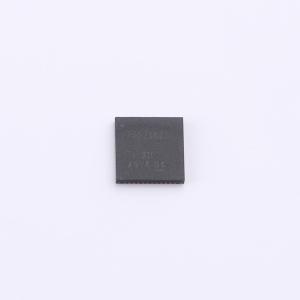

TPS6521825RSLR

TPS6521825 是一款单芯片电源管理 IC (PMIC)，专门用于支持与 LP873347 器件配合使用的 i.MX 8M Mini 处理器。此器件的额定工作温度范围为 -40°C 至 +105°C，适用于各种工业应用。 Three hysteretic step-down converters are targeted at providing power for the processor core, MPU, and DDRx memory. The default output voltages for each converter can be adjusted through the I²C interface. DCDC1 and DCDC2 feature dynamic voltage scaling to provide power at all operating points of the processor. DCDC1 and DCDC2 also have programmable slew rates to help protect processor components. DCDC3 remains powered while the processor is in sleep mode to maintain power to DDRx memory. Backup power provides two step-down converters for the tamper, RTC, or both domains of the processor if system power fails or is disabled. If both system power and coin-cell battery are connected to the PMIC, power is not drawn from the coin-cell battery. A separate power good signal monitors the backup converters. A battery backup monitor determines the power level of the coin-cell battery.

• 具有集成开关 FET 的 3 个可调节降压转换器（DCDC1、DCDC2 和 DCDC3）
  • DCDC1：默认电压为 0.85V，电流高达 1.8A
  • DCDC2：默认电压为 1.1V，电流高达 1.8A
  • DCDC3：默认电压为 3.3V，电流高达 1.8A
  • 输入电压范围：2.7V 至 5.5V
  • 可调节输出电压范围：0.85V 至 1.675V（DCDC1 和 DCDC2）
  • 可调节输出电压范围：0.9V 至 3.4V (DCDC3)
  • 轻负载电流状态下进入节能模式
  • 100% 占空比，可实现最低压降
  • 禁用时支持有源输出放电
• 具有集成开关 FET 的 1 个可调节降压/升压转换器(DCDC4)
  • DCDC4：默认电压为 1.8V，电流高达 1.6A
  • 输入电压范围：2.7V 至 5.5V
  • 可调节输出电压范围：1.175V 至 3.4V
  • 禁用时支持有源输出放电
• 2 个适用于备用电池域的低静态电流、高效降压转换器（DCDC5、DCDC6）
  • DCDC5：1V 输出电压
  • DCDC6：1.8V 输出电压
  • 输入电压范围：2.2V 至 5.5V
  • 由系统电源或备用纽扣电池供电
• 可调节通用 LDO (LDO1)
  • LDO1：默认电压为 1.8V，电流高达 400mA
  • 输入电压范围：1.8V 至 5.5V
  • 可调节输出电压范围：0.9V 至 3.4V
  • 禁用时支持有源输出放电
• 具有 350mA 电流限制的低电压负载开关 (LS1)
  • 输入电压范围：1.2V 至 3.6V
  • 电压为 1.35V 时，开关阻抗为 110mΩ （最大值）
• 具有 100mA 或 500mA 可选电流限制的 5V 负载开关 (LS2)
  • 输入电压范围：3V 至 5.5V
  • 电压为 5V 时，开关阻抗为 500mΩ （最大值）
• 具有 100mA 或 500mA 可选电流限制的高电压负载开关 (LS3)
  • 输入电压范围：1.8V 至 10V
  • 开关阻抗： 500mΩ （最大值）
• 带有内置监控功能的监控器可用于监测
  • DCDC1、DCDC2 ±4% 容差
  • DCDC3、DCDC4 ±5% 容差
  • LDO1 ±5% 容差
• 保护、诊断和控制
  • 欠压锁定 (UVLO)
  • 常开按钮监视器
  • 过热警告和关断
  • 备用电源和主电源采用独立的电源正常状态输出
  • I2C 接口（地址 0x24）

• 电网基础设施
• 电器
• 楼宇安全系统
• 人机界面 (HMI)
• 工业自动化
• 电子销售点 (ePOS)
