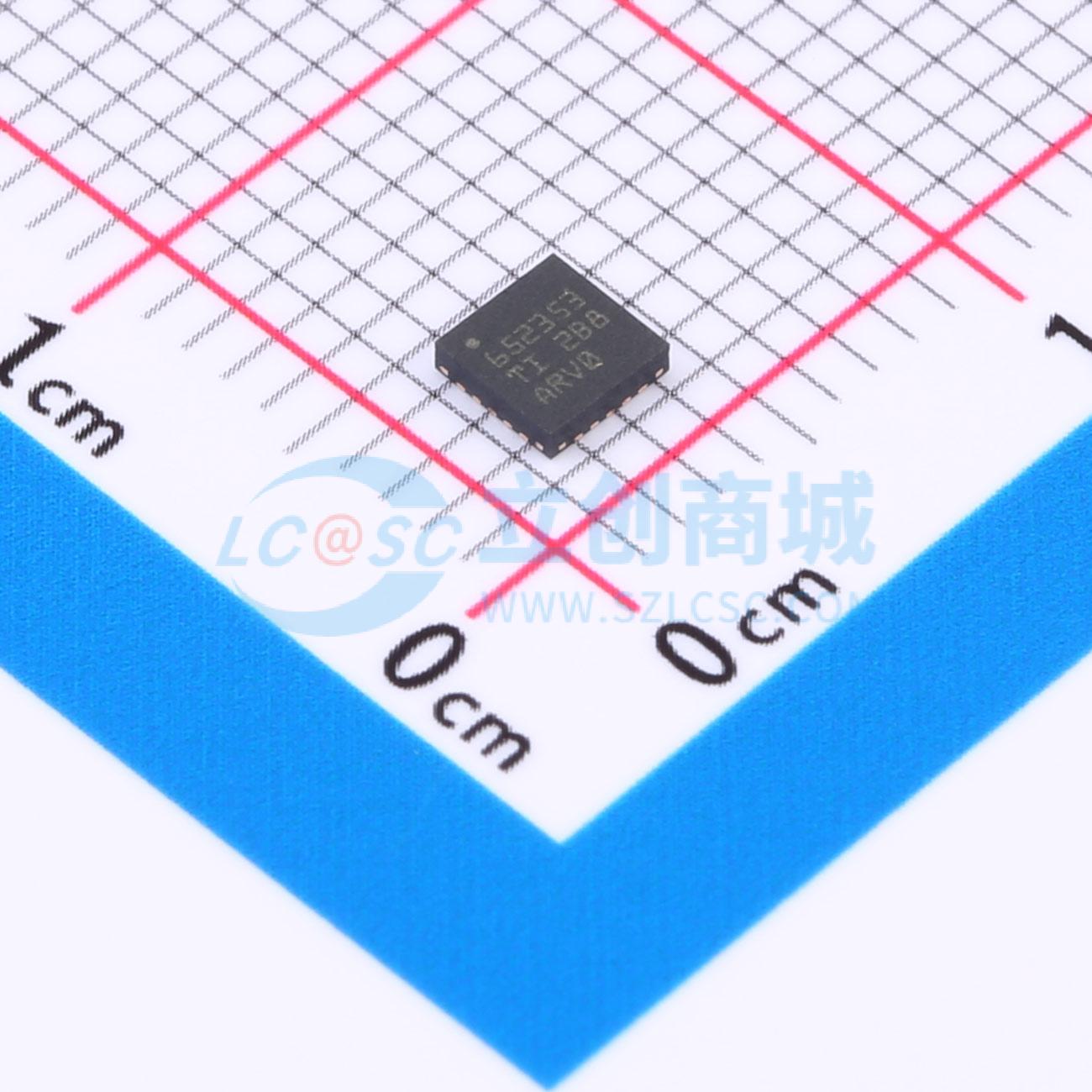

TPS65235-3RUKR

TPS652353 专为模拟和数字卫星接收器而设计，是一款具有 I2C 接口的单片稳压器。该器件专用于向碟形天线中的 LNB 降压转换器或多开关箱提供 13V 至 18V 电源以及 22kHz 音调信号。该器件提供了一套完整的解决方案，具有元件数极少、功率耗散低、设计简单以及采用 I2C 标准接口等优点。

TPS652353 具有高功效。该升压转换器集成了一个在 1MHz 或 500kHz 可选开关频率下运行的 140mΩ 功率 MOSFET。线性稳压器中的压降为 0.8V，能够更大限度地降低功率损耗。TPS652353 提供了多种生成 22kHz 信号的方法。具有推挽式输出级的集成线性稳压器可生成 22kHz 音调信号（在输出端叠加），即使在零负载条件下也是如此。可由外部电阻器以 ±10% 的精度来设定线性稳压器的电流限值。通过 I2C 读取的全范围诊断可用于系统监控。

TPS652353 在强制 PWM 模式下具有特殊设计，能避免可闻噪声，尤其是当 VIN 高于或接近 VLNB 输出时。

TPS652353 支持面向 22kHz 音调检测电路和输出接口的高级 DiSEqC 2.x 标准。

• 用于 LNB 和 I²C 接口的完整集成解决方案
• 兼容 DiSEqC 2.x 和 DiSEqC 1.x
• 支持 5V、12V 和 15V 电源轨
• 高达 1000mA 的外部电阻器可调精确输出电流限制
• 升压开关峰值电流限制，与 LDO 电流限制成正比
• 具有 140mΩ 低 Rds(on) 内部电源开关的升压转换器
• 可选择 1MHz 或 500kHz 升压开关频率
• 在强制 PWM 模式下能避免可闻噪声
• 适用于非 I²C 应用的专用使能引脚
• 具有推挽式输出级的低压降 (LDO) 稳压器，用于提供 VLNB 输出
• 内置精确的 22kHz 音调发生器并支持外部音调输入
• 支持 44kHz 和 22kHz 外部音调输入
• 可调节软启动和 13V 至 18V 电压转换时间
• 650mV 至 750mV 的 22kHz 音调振幅选择
• 可选过流时间 29ms/58ms
• 通过在 EN 为低电平时进行访问的 I²C 寄存器
• 短路动态保护
• 输出电压电平、DiSEqC 音调输入和输出、电流电平以及电缆连接诊断
• 具有过热保护功能
• 20 引脚 WQFN 3mm x 3mm (RUK) 封装

• 机顶盒卫星接收器
• 电视卫星接收器
• PC 卡卫星接收器
• 卫星电视
