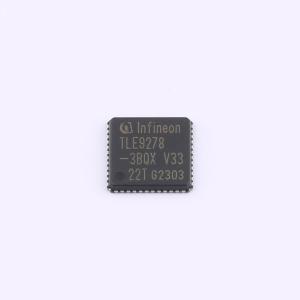

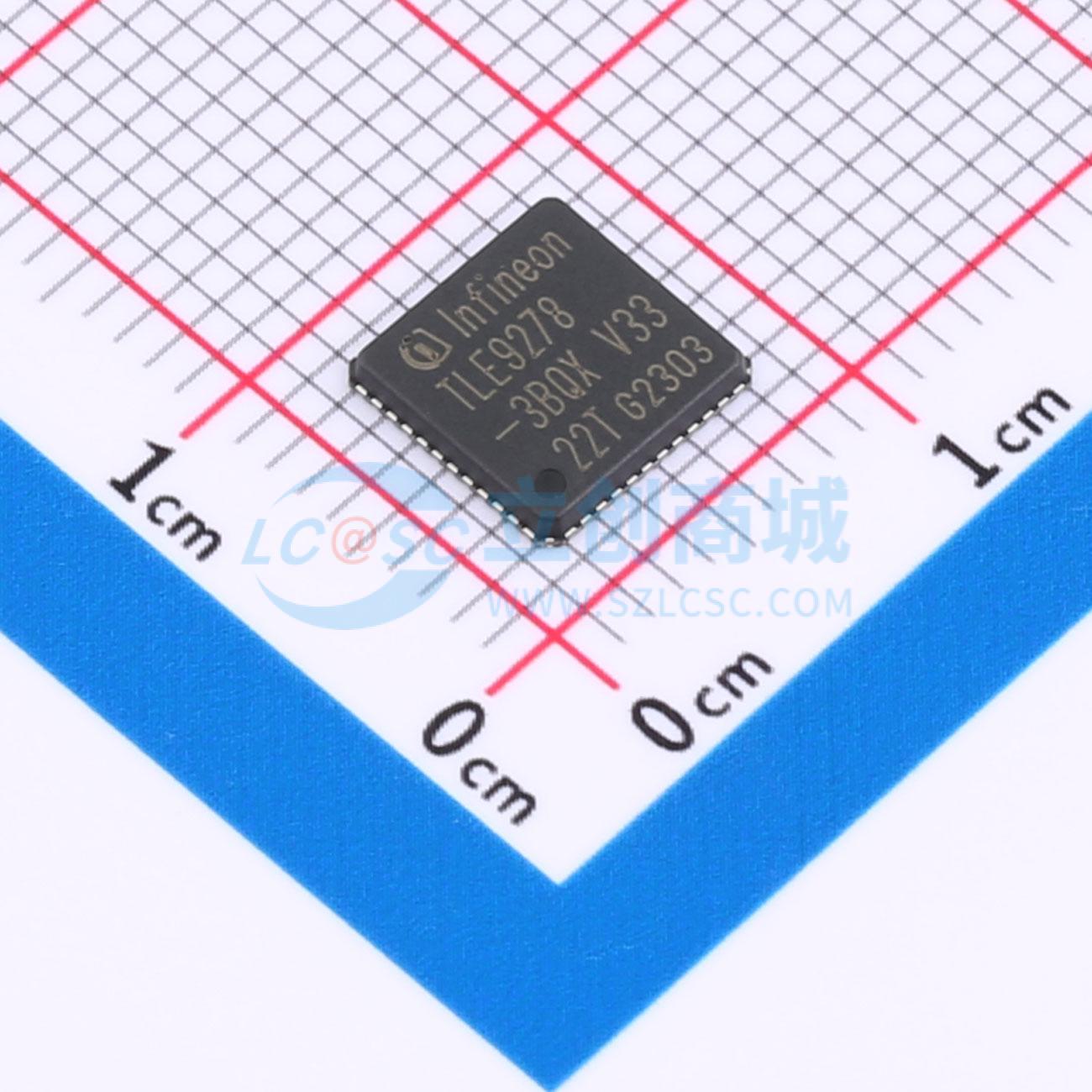

TLE92783BQXV33XUMA1

TLE9278 - 3BQX V33为需要多通道CAN收发器的汽车应用（如网关和高端车身控制模块（BCM））提供了最小尺寸下的最高集成度。高效的开关模式电源（SMPS）降压稳压器可提供高达750 mA的外部3.3 V输出电压，而额外的DC/DC升压转换器则支持低电源输入电压的应用或工况。该器件通过16位串行外设接口（SPI）进行控制和监控。其他特性包括带复位功能的超时/窗口看门狗电路、故障输出和欠压复位。该器件提供低功耗模式，以支持永久连接到电池的应用。可通过总线上的消息、双电平敏感监控/唤醒输入以及定时器从低功耗模式唤醒。TLE9278 - 3BQX V33采用非常小尺寸、带裸露焊盘的PG - VQFN - 48（7×7 mm）功率封装。

• 集成开关的SMPS，输出电压3.3 V，输出电流高达750 mA（DC/DC降压）
• 用于低电源电压Vsup的DC/DC升压转换器，集成开关，输出电压为6.5 V、8 V、10 V和12 V
• 带外部PNP器件的低压差稳压器，输出电压可配置为5.0 V、3.3 V、1.8 V和1.2 V，适用于板外使用并受保护
• 停止和睡眠模式下静态电流消耗极低
• 四个符合CAN灵活数据速率（FD）ISO 11898 - 2: 2016标准的CAN收发器，速率高达5 Mb
• 支持部分网络（PN）
• 一个通用高压唤醒输入，用于电压电平监控，具备唤醒功能
• 通过集成定时器实现循环唤醒功能
• 复位输出，确保为MCU提供稳定电源
• 故障输出，在检测到系统故障时激活外部负载
• 所有输出电源电压均具备输出电压监控功能
• 快速电池电压监控功能
• 16位串行外设接口（SPI）
• 过温和短路保护功能
• 宽输入电压和温度范围
• 与TLE926x和TLE927x系列的其他SBC家族成员软件兼容
• 绿色产品（符合RoHS标准）且通过AEC认证
• 7×7 mm PG - VQFN - 48封装

• 网关
• 车身控制模块
• 驾驶辅助系统
• 底盘控制
