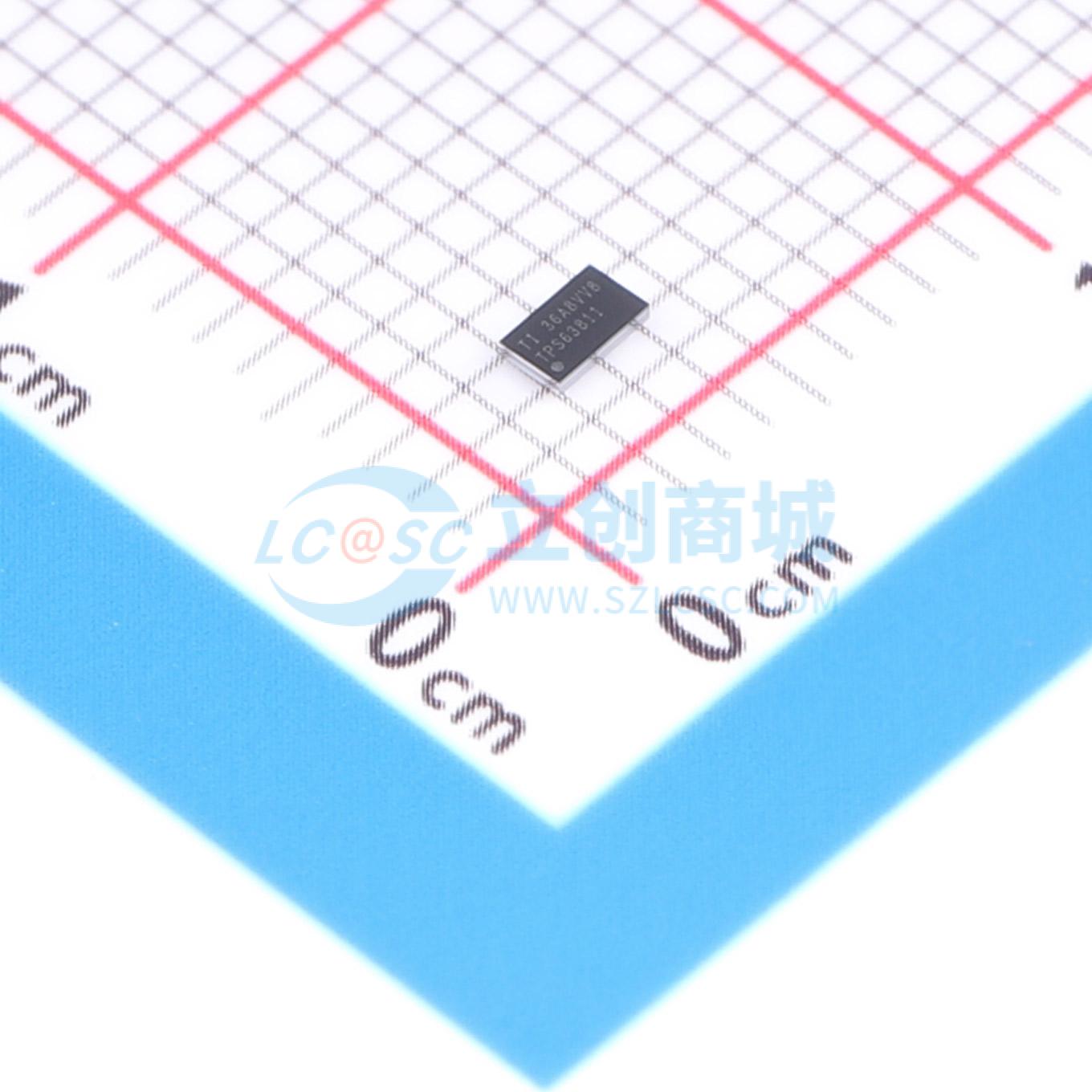

温馨提醒：图片仅供参考，商品以实物为准

TPS63811YFFR

具有I2C接口的2.5A降压/升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS63811 可实现动态电压调节且具有 I2C 接口的 2.5A 高效降压/升压转换器
品牌名称: TI(德州仪器)
商品型号: TPS63811YFFR
商品编号: C1852138
商品封装: DSBGA-15(1.3x2.3)
包装方式: 编带
商品毛重: 0.37克(g)

商品参数

商品概述

TPS63810 和 TPS63811 是完全可编程（通过 I²C）的高效率、高输出电流降压/升压转换器。根据输入电压不同，当输入电压近似等于输出电压时，它们会自动以升压、降压或全新的 4 周期降压/升压模式运行。在定义的阈值内进行模式切换，避免不必要的模式内切换，以减少输出电压纹波。两个可通过 I²C 访问的寄存器用于设置输出电压，VSEL 引脚用于选择哪个输出电压寄存器处于激活状态。这样，这些器件就能够支持动态电压调节。如果输出电压寄存器在运行过程中发生了更改或切换了 VSEL 引脚，则器件将以定义的可编程斜坡速率转换运行模式。

商品特性

输入电压范围：2.2V 至 5.5V
输出电压范围：1.8V 至 5.2V
运行和关断期间，I²C 可配置
VSEL 引脚用于在两个输出电压预设之间切换
当 V₁ ≥ 2.5V、V₀ = 3.3V 时可达 2.5A
当 V₁ ≥ 2.8V、V₀ = 3.5V 时可达 2.5A
在整个负载范围内具有高效率
13μA 低工作静态电流
自动节电模式和强制 PWM 模式（I²C 可配置）
峰值电流降压/升压模式架构
可在降压、降压/升压和升压操作模式之间定义转换
正向和反向电流运行
启动至预偏置输出
集成软启动
过热和过压保护
关断期间的真正负载断开
正向和反向电流限制
TPS63810：预编程输出电压（3.3V、3.45V）
TPS63811：启动前的程序输出电压
解决方案尺寸小于 20mm²，仅有四个外部器件

应用领域

系统前置稳压器（智能手机、平板电脑、跟踪和远程信息处理、EPOS、TWS 耳机、医用助听器）
负载点调节（飞行时间摄像头传感器、端口/电缆适配器和加密狗）
热电器件电源（TEC、光纤模块）
宽带网络无线电或 SoC 电源（物联网、家庭自动化、EPOS）

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型；升压型
	工作电压	2.2V~5.5V
	输出电压	1.8V~5.2V
	输出电流	2.5A
	开关频率	2MHz；2.6MHz；1.6MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	13uA
	开关管(内置/外置)	内置
	输出类型	可调
