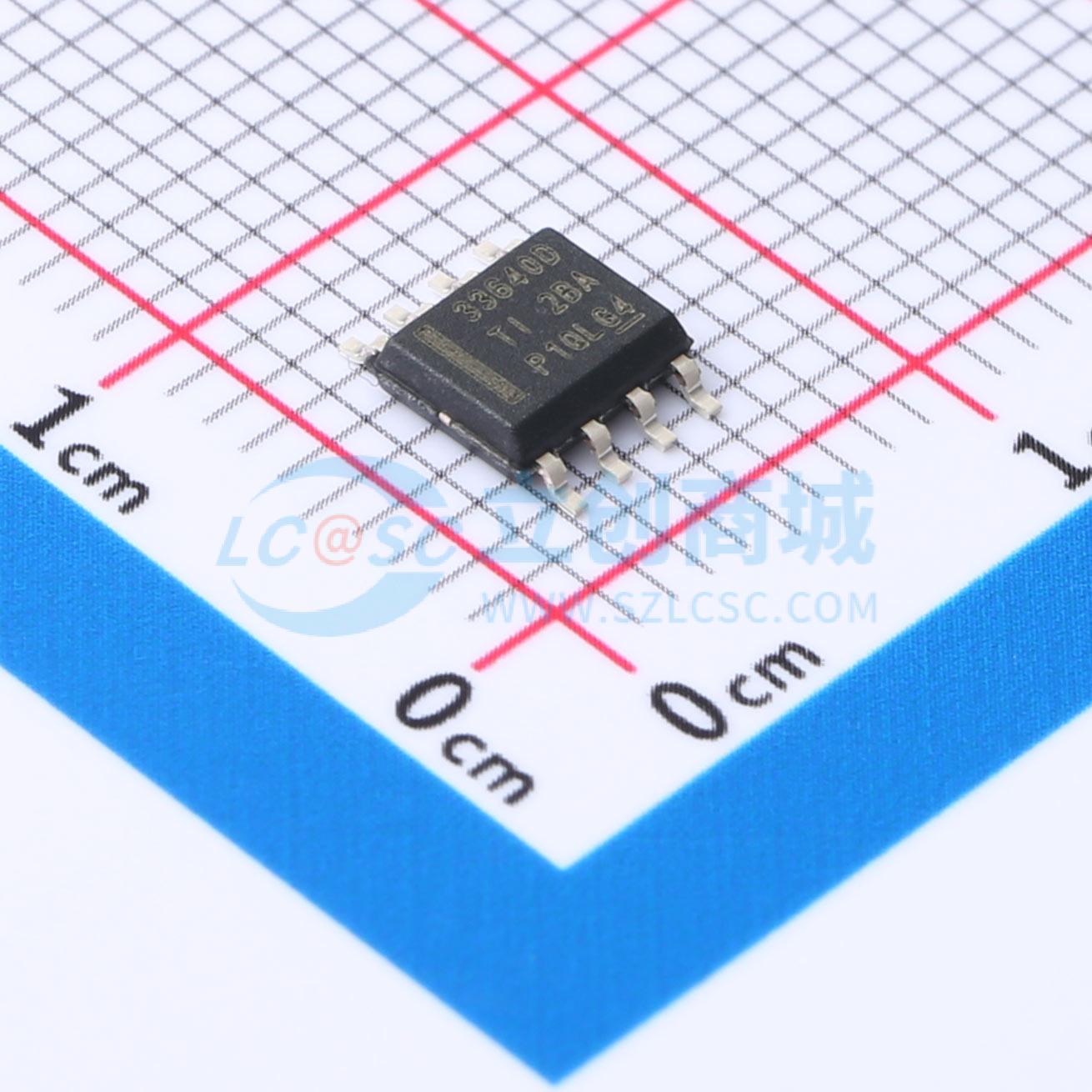

温馨提醒：图片仅供参考，商品以实物为准

LMR33640DDDAR

降压型 4A 3.8V~36V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LMR33640 采用 SOIC-8 封装的 SIMPLE SWITCHER® 3.8V 至 36V、4A 降压转换器
品牌名称: TI(德州仪器)
商品型号: LMR33640DDDAR
商品编号: C1852154
商品封装: SOIC-8-EP
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	24uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；内置LDO稳压器；逐波限流；过流保护；工作状态指示；打嗝限流

商品概述

LMR33640 SIMPLE SWITCHER 稳压器是一款简单易用的同步降压直流/直流转换器，可提供出色的效率，适用于条件严苛的工业应用。LMR33640 能够使用高达 36V 的输入电压驱动高达 4A 的负载电流。LMR33640 可提供高轻负载效率和输出精度。电源正常状态标志和精密使能端等特性有助于实现灵活而又易用的解决方案，适用于广泛的应用。LMR33640 在轻负载条件下自动折返频率以提高效率。保护特性包括热关断、输入欠压锁定、逐周期电流限制和断续短路保护。通过集成和内部补偿，该器件减少了很多外部组件，并提供专为实现简单 PCB 布局而设计的引脚排列方式。该器件的功能集旨在简化各种终端设备的实施。LMR33640 与 LMR33610、LMR33620、LMR33630（36V、1A/2A/3A）和 LMR36510（65V、1A）以及 LMR36520（65V、2A）引脚对引脚兼容，完善了可扩展的 SIMPLE SWITCHER 电源系列。这就降低了成本并减少了与电路板布局修改相关的工作量。LMR33640 采用 8 引脚 HSOIC 封装。

商品特性

提供功能安全可帮助进行功能安全系统设计的文档，专用于条件严苛的工业应用
输入电压范围：3.8V 至 36V
输出电压范围：1V 至 24V
峰值电流模式控制
结温范围：-40°C 至 +125°C
易于使用的 SOIC 封装
非常适合可扩展的工业电源
与以下器件引脚兼容：LMR33610、LMR33620 和 LMR33630（36V、1A、2A 或 3A），LMR36510 和 LMR36520（65V、1A 或 2A）
400kHz 和 1MHz 频率
集成式补偿有助于减小解决方案尺寸、降低成本和设计复杂性

应用领域

电机驱动系统：无人机、交流逆变器、变频驱动器、伺服系统
工厂和楼宇自动化系统：PLC、HMI、HVAC 系统、电梯主控板
宽输入电压直流/直流电源

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.8V~36V
	输出电压	1V~24V
	输出电流	4A
	开关频率	1MHz
	工作温度	-40℃~+125℃@(TJ)
