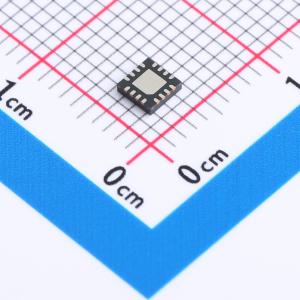

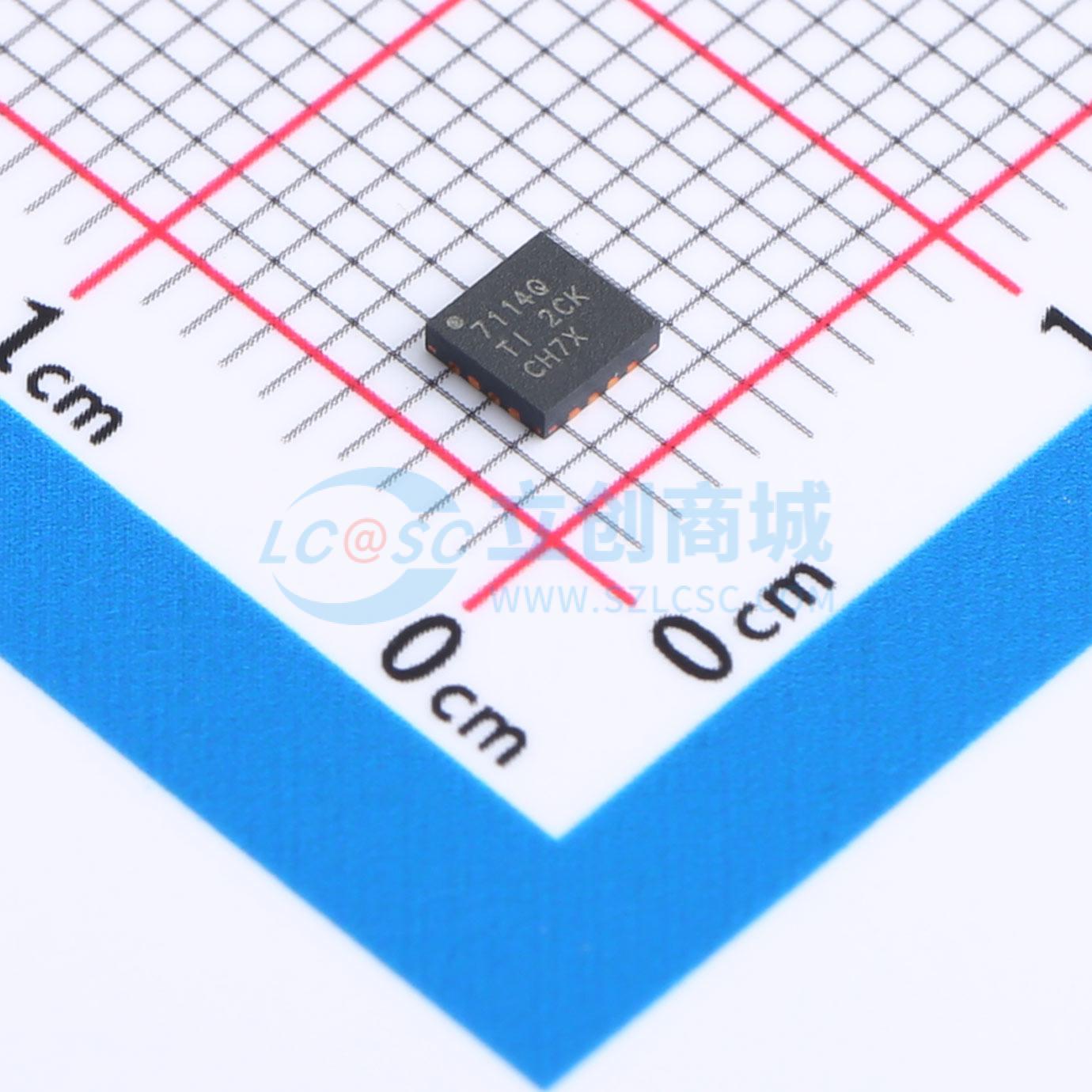

温馨提醒：图片仅供参考，商品以实物为准

TPS57114CQRTERQ1

2.95V至6V、4A、2MHz同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS57114C-Q1是一款符合汽车应用要求的6V、4A同步降压电流模式转换器。它集成了MOSFET,通过实施电流模式控制来减少外部元件数量,通过启用高达2MHz的开关频率来减小电感器尺寸,并借助小型3mm×3mm热增强型QFN封装更大限度减小IC尺寸,从而实现小型设计。该器件可在整个工作温度范围内为多种负载提供电压基准（VREF)精度达+1%的精确调节。
品牌名称: TI(德州仪器)
商品型号: TPS57114CQRTERQ1
商品编号: C1855836
商品封装: WQFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.14克(g)

商品参数

商品概述

TPS57114C-Q1 器件是一款具有两个集成 MOSFET 的全功能 6V、4A 同步降压电流模式转换器。 TPS57114C-Q1 器件集成了 MOSFET，通过实施电流模式控制来减少外部元件数量，通过启用高达 2MHz 的开关频率来减小电感器尺寸，并借助小型 3mm × 3mm 热增强型 QFN 封装更大限度减小 IC 尺寸，从而实现小型设计。 TPS57114C-Q1 器件可在整个工作温度范围内为多种负载提供电压基准 (V_REF) 精度达 ±1% 的精确调节。通过集成 12mΩ MOSFET 和典型值为 515μA 的电源电流，更大限度提升效率。使用使能引脚，可通过进入关断模式将关断电源电流降至 5.5μA。内部欠压锁定设置为 2.45V，但通过使能引脚上的电阻器网络来设定阈值，可提高该设置值。缓启动引脚可控制输出电压启动斜升。开漏电源正常信号表示输出处于标称电压值的 93% 至 107% 范围之内。频率折返和热关断功能可在过流情况下保护器件不受损坏。

商品特性

符合汽车应用要求，具有符合 AEC - Q100 标准的下列特性：
器件温度等级 1: -40°C 至 +125°C 环境工作温度范围
器件 HBM ESD 分类等级 2
器件 CDM ESD 分类等级 C4B
提供功能安全
两个可在 4A 负载下获得高效率的 12mΩ（典型值）MOSFET
200kHz 至 2MHz 开关频率
在工作温度范围（ -40°C 至 +150°C）内具有 0.8V ± 1% 电压基准
与外部时钟同步
可调缓启动和排序
欠压 (UV) 和过压 (OV) 电源正常输出
-40°C 至 +150°C 的工作结温范围
热增强型 3mm×3mm 16 引脚 WQFN 封装与 TPS54418 引脚兼容

应用领域

低电压、高密度电源系统
针对高性能 DSP、FPGA、ASIC 和微处理器的负载点调节
宽带、网络及光纤通信基础设施

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.95V~6V
	输出电压	800mV~6V
	输出电流	4A
	开关频率	2MHz
	工作温度	-40℃~+125℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	515uA
	开关管(内置/外置)	内置
	输出类型	可调
