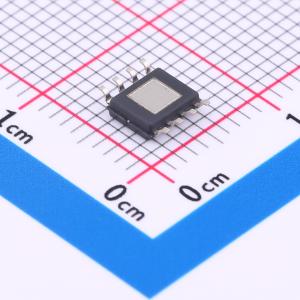

温馨提醒：图片仅供参考，商品以实物为准

LMR36510ADDAR

4.2V至65V、1A同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMR36510 具有 26uA IQ 的 SIMPLE SWITCHER® 4.2V 至 65V、1A 同步降压转换器
品牌名称: TI(德州仪器)
商品型号: LMR36510ADDAR
商品编号: C1858393
商品封装: SOP-8-EP
包装方式: 编带
商品毛重: 0.099克(g)

商品参数

商品概述

LMR36510稳压器是一款易于使用的同步降压直流/直流SIMPLE SWITCHER转换器。借助集成式高侧和低侧功率MOSFET，在4.2V至65V宽输入电压范围内的输出电流可高达1A。高达70V的瞬态电压耐受能力有助于缩小解决方案尺寸和降低成本，以提供过压保护并满足IEC 61000 - 4 - 5的浪涌抗扰度要求。

LMR36510采用峰值电流模式控制机制来提供出色的效率和输出电压精度。利用精密使能功能，您可以灵活地直接连接到宽输入电压，或对器件启动和关断进行精确控制。附带内置滤波和延迟功能的电源正常状态标志可提供系统状态的真实指示，免去了使用外部监控器的麻烦。

通过集成和内部补偿，该器件减少了很多外部组件，并提供专为实现简单PCB布局而设计的引脚排列方式。该器件的功能集旨在简化各种终端设备的实施。LMR36510与LMR36520（65V、2A）、LMR33610、LMR33620、LMR33630和LMR33640（36V、1A/2A/3A/4A）引脚对引脚兼容，完善了SIMPLE SWITCHER转换器的最新系列。这提高了宽输入电压转换器在各种常用电压和电流额定值范围内的易用性和可扩展性，无需重新设计电路板布局。因此，不仅降低了总体成本和设计工作量，而且缩短了上市时间。

LMR36510采用8引脚HSOIC封装。

商品特性

专为可靠耐用的应用设计
高达70V的输入瞬态保护
保护功能：热关断、输入欠压锁定、逐周期电流限制和断续短路保护
非常适合可扩展的工业电源
与以下器件引脚兼容：LMR36520（65V、2A）LMR33610/LMR33620/LMR33630/LMR33640（36V、1A、2A、3A或4A）
内部补偿有助于减小解决方案尺寸、降低成本和设计复杂性
频率为400kHz
输入电压范围：4.2V至65V
输出电压范围：1V至95%的VIN
在整个负载范围内具有低功率耗散
在PFM模式中提高了轻负载效率
低至26μA的工作静态电流
具有滤波器和延迟释放功能的电源正常状态输出

应用领域

IP网络摄像头
模拟安防摄像头
HVAC阀门和传动器控制
交流驱动器和伺服驱动控制模块
模拟输入模块和混合I/O模块
通用宽输入电压电源

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交29单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.2V~65V
	输出电压	1V~61.75V
	输出电流	1A
	开关频率	400kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	26uA
	开关管(内置/外置)	内置
	输出类型	可调
