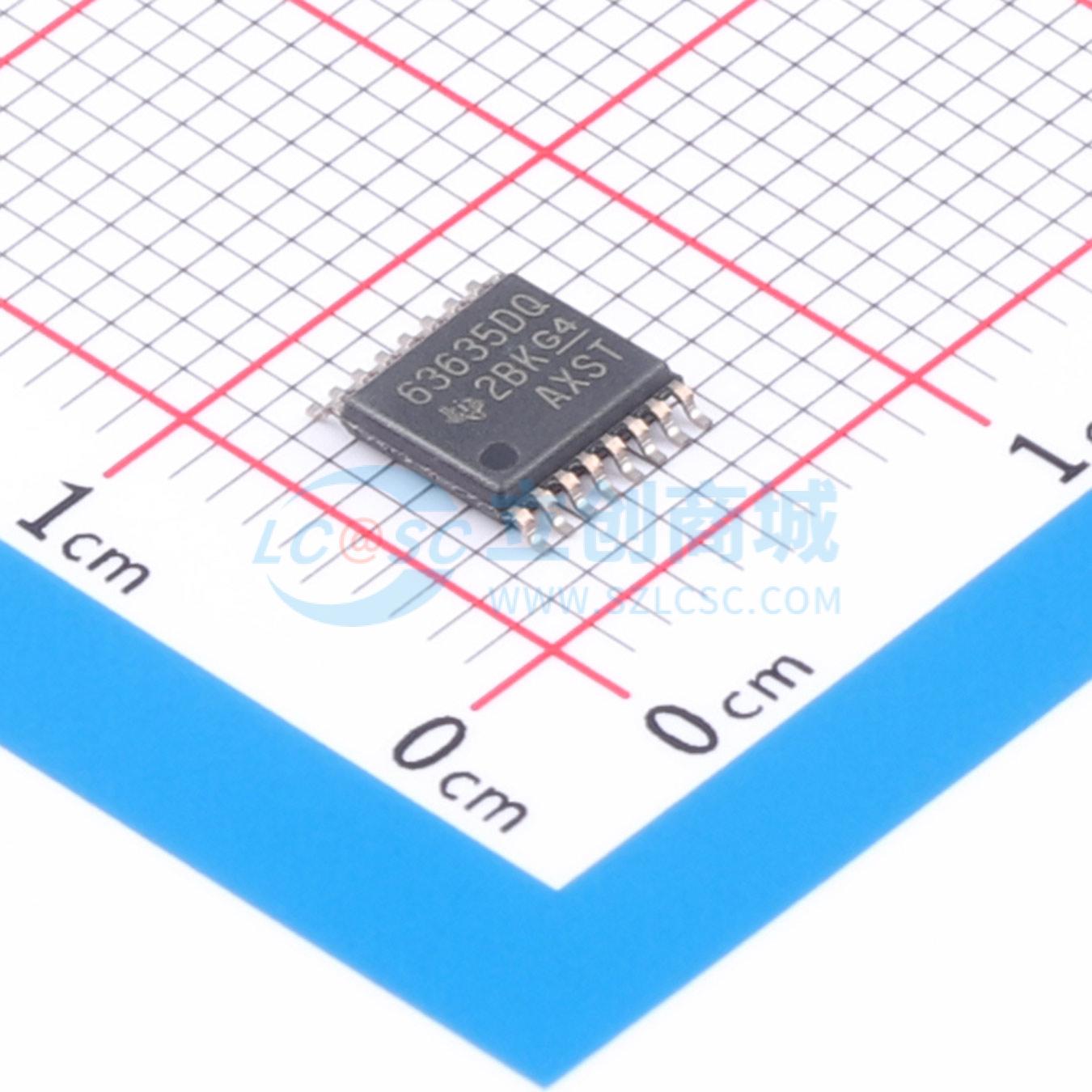

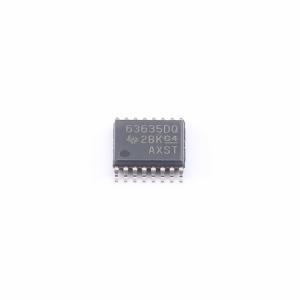

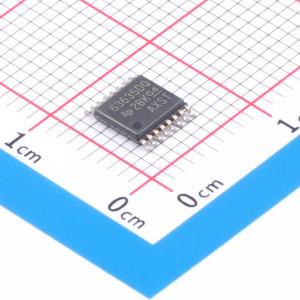

温馨提醒：图片仅供参考，商品以实物为准

LM63635DQPWPRQ1

3.5V至36V汽车降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM63635-Q1 3.5V 至 32V、3.25A 降压转换器（带有扩展频谱）
品牌名称: TI(德州仪器)
商品型号: LM63635DQPWPRQ1
商品编号: C1857546
商品封装: HTSSOP-16-EP
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

LM636x5-Q1 是一款易于使用的同步直流/直流降压转换器，适用于条件严苛的汽车类应用。LM636x5-Q1 可使用高达 36V 的输入来驱动高达 1.5A 或 2.5A 的负载电流。该转换器以小巧的解决方案尺寸提供出色的轻负载效率和输出精度。RESET 标志和精密使能端之类的特性可以为各种应用提供灵活且易于使用的解决方案。轻负载时的自动频率折返可以提高效率，同时维持严格的负载调节。此器件通过集成技术消除了很多外部元件，并提供专为实现简单 PCB 布局而设计的引脚排列方式。保护特性包括热关断、输入欠压锁定、逐周期电流限制和断续短路保护。LM636x5-Q1 可采用具有 PowerPAD 的 HTSSOP 16 引脚电源封装和 WSON12 引脚电源封装。

商品特性

符合面向汽车应用的 AEC-Q100 标准
器件温度等级 1: -40°C 至 +125°C 环境工作温度范围
提供功能安全可帮助进行功能安全系统设计的文档支持汽车系统要求
输入电压范围：3.5V 至 36V
最小导通时间短：50ns
良好的 EMI 性能，假随机扩频符合 CISPR 25 标准
23μA 的低工作静态电流
具有 -40°C 至 +150°C 的结温范围
很高的设计灵活性
引脚可选 VOUT: 3.3V、5V、可调节 1V 至 20V
与 LM63610 和 LM63635（1A、3.25A）引脚兼容
引脚可选频率：400kHz、2.1MHz、可调节 250kHz 至 2200kHz
引脚可选的 FPWM、自动、同步模式
TSSOP：散热增强型封装
WSON：用于空间受限型应用
小尺寸解决方案

应用领域

汽车信息娱乐系统与仪表组
汽车车身电子装置和照明
汽车 ADAS

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.5V~32V
	输出电压	1V~20V
	输出电流	3.25A
	开关频率	2.2MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	23uA
	开关管(内置/外置)	内置
	输出类型	可调
