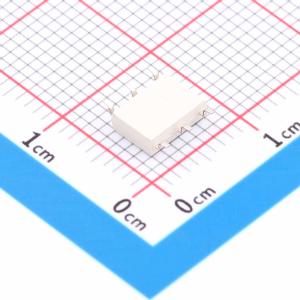

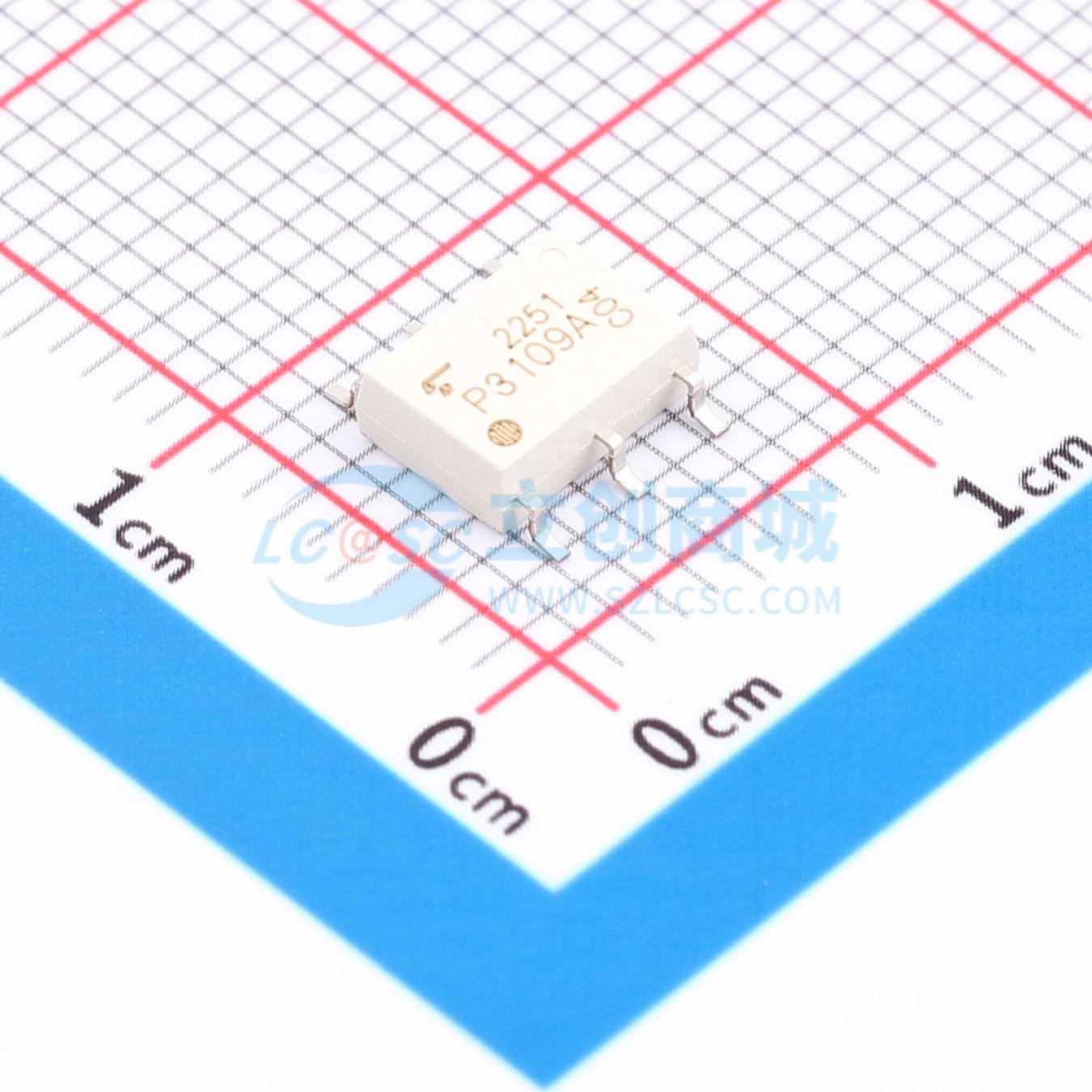

温馨提醒：图片仅供参考，商品以实物为准

TLP3109A(TP,F

1 Form A(SPSTNO) 负载DC 负载电压100V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 由与红外LED光耦合的光电MOSFET组成，采用2.54SOP6封装。低导通电阻和高允许导通电流使其适用于电力线控制应用。
品牌名称: TOSHIBA(东芝)
商品型号: TLP3109A(TP,F
商品编号: C1857559
商品封装: SOP-6-2.54mm
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品特性

(1) 常开（1-Form-A）
(2) 关断状态输出端电压：100 V（最小值）
(3) 触发LED电流：3 mA（最大值）
(4) 导通状态电流：3 A（最大值）（A连接）
(5) 导通状态电阻：65 mΩ（最大值）（A连接）
(6) 隔离电压：1500 Vrms（最小值）
(7) 安全标准 UL 认证：UL 1577，文件号 E67349；VDE 认证：EN 60747-5-5（）
如需VDE认证型号，请指定Option V4。

应用领域

机械继电器替换
加热、通风和空调 (HVAC)
安全系统
工厂自动化 (FA)
I/O 接口板
测量仪器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	固态继电器(MOS输出)
	触点形式	SPST-NO(1 Form A)
	连续负载电流	3A
	负载电压	100V
	正向压降(Vf)	1.65V

	属性	参数值
	导通电阻	50mΩ
	隔离电压(Vrms)	1.5kV
	导通时间(Ton)	450us
	截止时间(Toff)	100us
