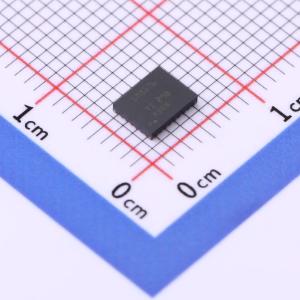

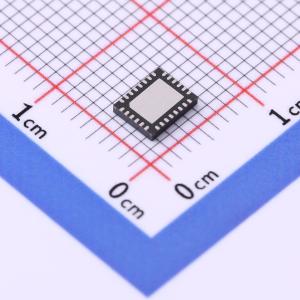

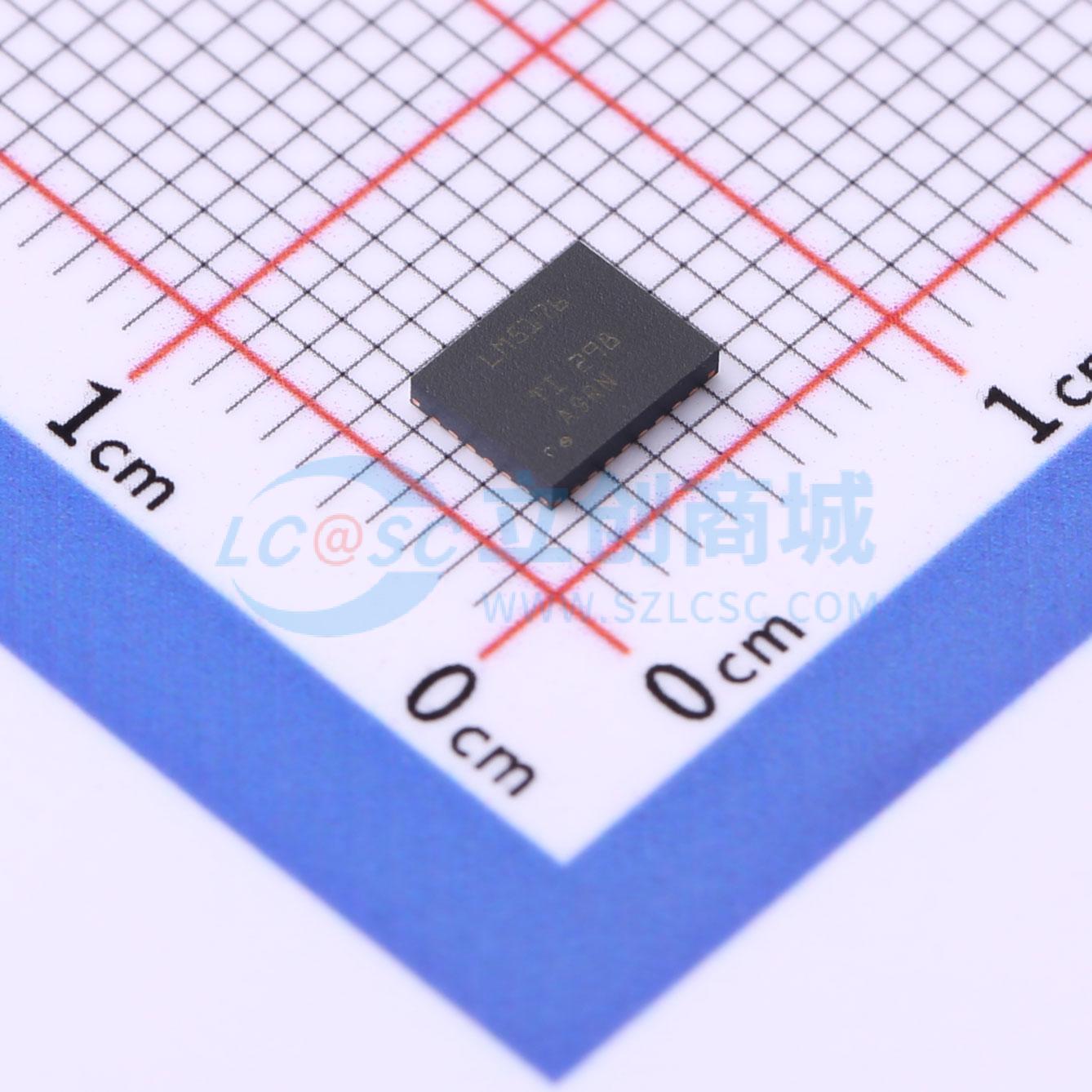

LM5176RHFR

升降压型 4.2V~55V

描述: LM5176 55V 宽输入电压同步 4 开关降压/升压控制器
品牌名称: TI(德州仪器)
商品型号: LM5176RHFR
商品编号: C1850330
商品封装: QFN-28-EP(4x5)
包装方式: 编带
商品毛重: 0.4克(g)

商品参数

商品概述

LM5176 是一款同步 4 开关降压/升压直流/直流控制器，能够将输出电压稳定在等于、高于或低于输入电压的某一电压值上。LM5176 在 4.2V 至 55V （最大绝对值为 60V）的宽输入电压范围内工作，可支持各种不同的。LM5176 在降压和升压运行模式下均采用电流控制模式，以提供出色的负载和线路调节性能。开关频率可通过外部电阻进行编程，并且可与外部时钟信号同步。该器件还具有可编程的软启动功能，并且提供诸如逐周期电流限制、输入欠压闭锁 (UVLO)、输出过压保护(OVP) 和热关断等各类保护特性。可选的平均输入或输出电流限制、用于减少峰值 EMI 的可选扩频，以及持续过载情况下的可选间断模式保护。

商品特性

提供功能安全可帮助进行功能安全系统设计的文档
单电感降压/升压控制器，用于升压/降压直流/直流转换
宽 VIN: 4.2V （2.5V 偏置）至 55V（60V 最大输入电压）
灵活的 VOUT 0.8V 至 55V
输出电压短路保护
高效降压/升压转换
可调开关频率
可选频率同步和抖动
集成 2A MOSFET 栅极驱动器
逐周期电流限制和可选断续模式
可选输入或输出平均电流限制
可编程输入 UVLO 和软启动
电源正常和输出过压保护
采用 HTSSOP - 28 和 QFN - 28 封装
使用 LM5176 并借助 WEBENCH Power Designer 创建定制设计方案

应用领域

工业 PC 电源
USB 电力输送
电池供电型系统
LED 照明

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 20 个)

个

起订量：20 个1个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	4.2V~55V
	输出电压	800mV~55V
	输出电流	-
	开关频率	600kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	-
	开关管(内置/外置)	-
	输出类型	可调
