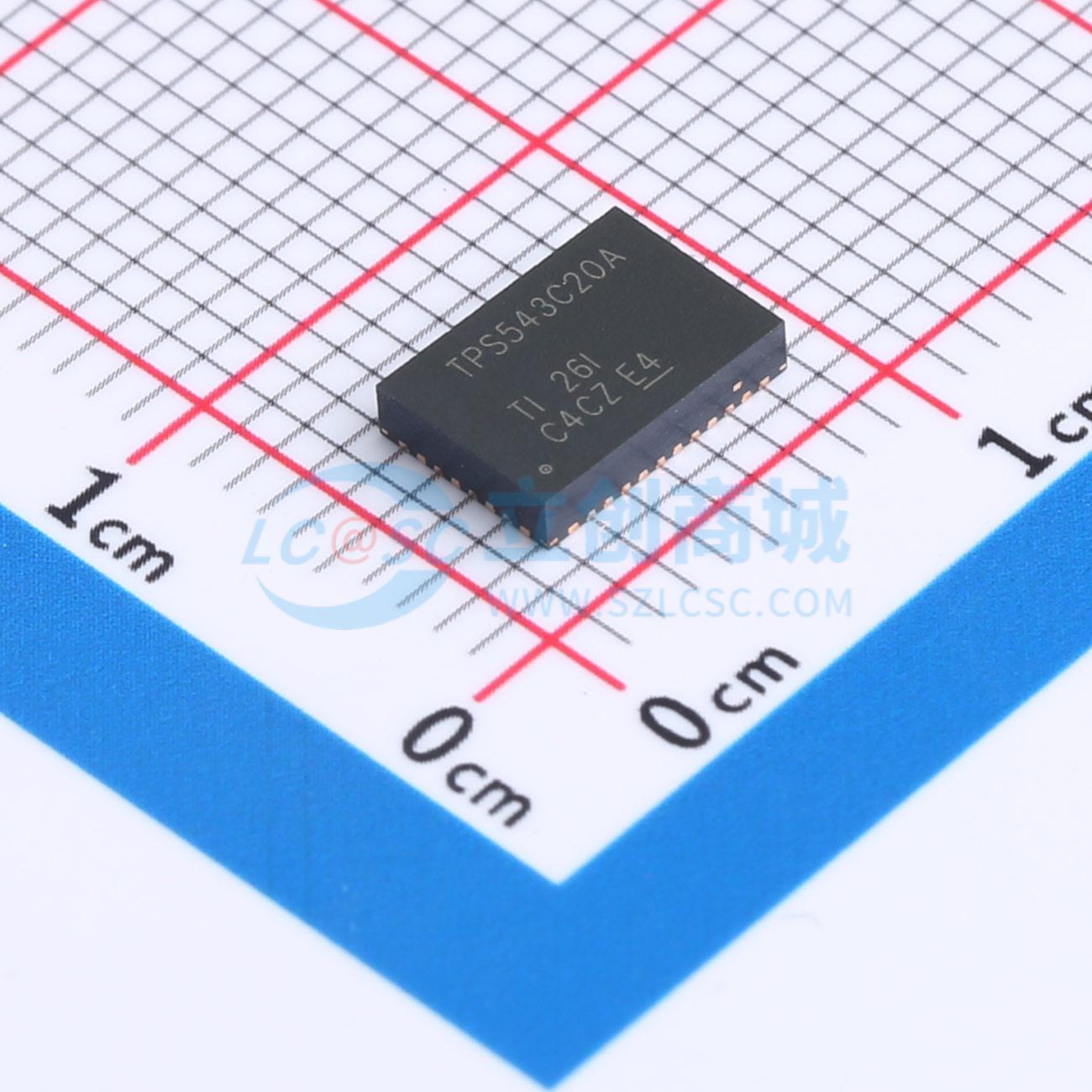

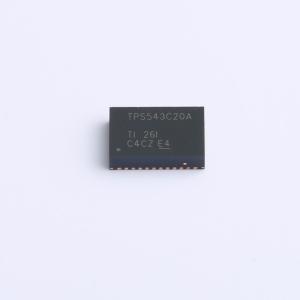

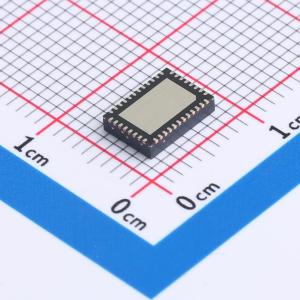

TPS543C20ARVFR

具备自适应内部补偿功能的40A可堆叠同步降压转换器

描述: TPS543C20A是一款具备自适应内部补偿功能的40A可堆叠同步降压转换器,输入电压范围为4V至16V,输出电压范围为0.6V至5.5V,集成3.4/0.9mΩ堆叠式NexFETTM功率级,具有无损低侧电流检测功能,固定频率同步到外部时钟和/或同步输出,可通过引脚搭接进行编程的开关频率,堆叠模式下为300kHz至1MHz。
品牌名称: TI(德州仪器)
商品型号: TPS543C20ARVFR
商品编号: C1849539
商品封装: LQFN-40-EP(5x7)
包装方式: 编带
商品毛重: 0.4克(g)

商品参数

商品概述

TPS543C20A 采用内部补偿的仿真峰值电流模式控制方式，具有适用于 EMI 敏感型 POL 的时钟同步固定频率调制器。内部积分器和直接放大式斜坡跟踪环路在较宽频率范围内消除了对外部补偿的需求，从而使系统设计具有灵活、密集和简单的特点。可选的 API 和体制动功能有助于分别通过显著减少下冲和过冲来提高瞬态性能。具有低损耗开关特性的集成式 NexFET™ MOSFET 有助于提高效率和提供高达 40A 的输出电流（采用 5mm×7mm 的 PowerStack™ 封装，带有方便布局的散热垫）。两个 TPS543C20A 器件可以堆叠在一起，以便提供高达 80A 的负载点。

商品特性

内部补偿高级电流模式控制 40A POL
输入电压范围：4V 至 16V
输出电压范围：0.6V 至 5.5V
集成 3.4/0.9mΩ 堆叠式 NexFET™ 功率级，带有无损低侧电流检测功能
固定频率 - 同步到外部时钟和/或同步输出
可通过引脚搭接进行编程的开关频率，独立模式下为 300kHz 至 2MHz，堆叠模式下为 300kHz 至 1MHz
通过双倍堆叠实现高达 80A 负载，并具有电流共享、电压共享和 CLK 同步功能
可通过引脚搭接进行编程的基准电压介于 0.6V 至 1.1V 之间，精度达 0.5%
差分遥感
安全启动至预偏置输出电压
高精度打嗝电流限制
异步脉冲注入(API) 和体制动
40 引脚 5mm×7mm LQFN 封装，具有 0.5mm 间距和单个散热垫
使用 TPS543C20A 并借助 WEBENCH® 电源设计器创建定制设计方案

应用领域

无线和有线通信基础设施设备
企业服务器、交换机和路由器
企业级存储、SSD
ASIC、SoC、FPGA、DSP 内核和 I/O 电源轨

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 30 个)

个

起订量：30 个1个/圆盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~16V
	输出电压	600mV~5.5V
	输出电流	40A
	开关频率	2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	4.3mA
	开关管(内置/外置)	内置
	输出类型	-
