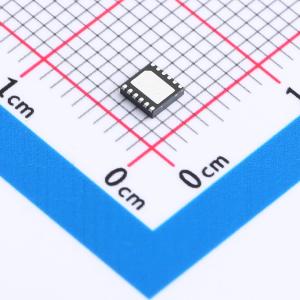

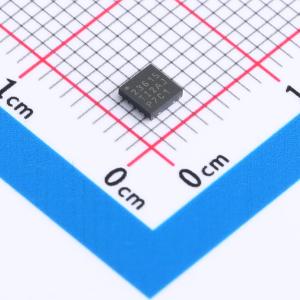

温馨提醒：图片仅供参考，商品以实物为准

LMR23615DRRR

36V、1.5A同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMR23615 SIMPLE SWITCHER® 36V、1.5A 同步降压转换器
品牌名称: TI(德州仪器)
商品型号: LMR23615DRRR
商品编号: C1849540
商品封装: WSON-12-EP(3x3)
包装方式: 编带
商品毛重: 0.0565克(g)

商品参数

商品概述

LMR23615 SIMPLE SWITCHER 是一款易于使用的36V、1.5A 同步降压稳压器，具有 4V 至 36V 的宽输入电压范围，适用于从非稳压源进行电源调节的各种工业应用。该器件采用峰值电流模式控制来实现简单控制环路补偿和逐周期电流限制。该器件具有 75μA 的静态电流，因此适用于电池供电系统。 2μA 的超低关断电流可进一步延长电池使用寿命。内部环路补偿意味着用户无需执行冗长乏味的环路补偿设计任务，并且能够最大程度地减少所需的外部组件。该器件的扩展系列产品能够以引脚到引脚兼容的封装提供 2.5A (LMR23625)和 3A (LMR23630) 负载电流选项，从而可以实现简单且最佳的 PCB 布局。利用精密使能端输入可以简化稳压器控制和系统电源时序。保护特性包括逐周期电流限制、间断模式短路保护和过多功率耗散而引起的热关断。

商品特性

4V 至 36V 的输入电压范围
1.5A 持续输出电流
集成同步整流
具有内部补偿的电流模式控制
最短导通时间：60ns
可调开关频率
轻负载下采用 PFM 模式
与外部时钟频率同步
75µA 静态电流
软启动至预偏置负载
支持高占空比运行模式
具有断续模式的输出短路保护
过热保护
带 PowerPAD 的 12 引脚 WSON 可湿性侧面封装
使用 LMZM22602 模块缩短产品上市时间
使用 LMR23615 并借助 WEBENCH PowerDesigner 创建定制设计方案

应用领域

工厂和楼宇自动化系统：PLC CPU、HVAC 控制、电梯控制
资产跟踪
通用宽输入电压调节

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~36V
	输出电压	1V~28V
	输出电流	1.5A
	开关频率	2.425MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	75uA
	开关管(内置/外置)	内置
	输出类型	可调
