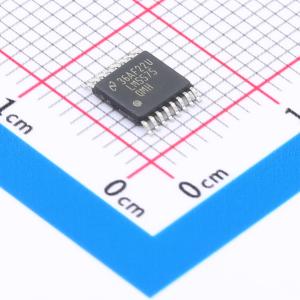

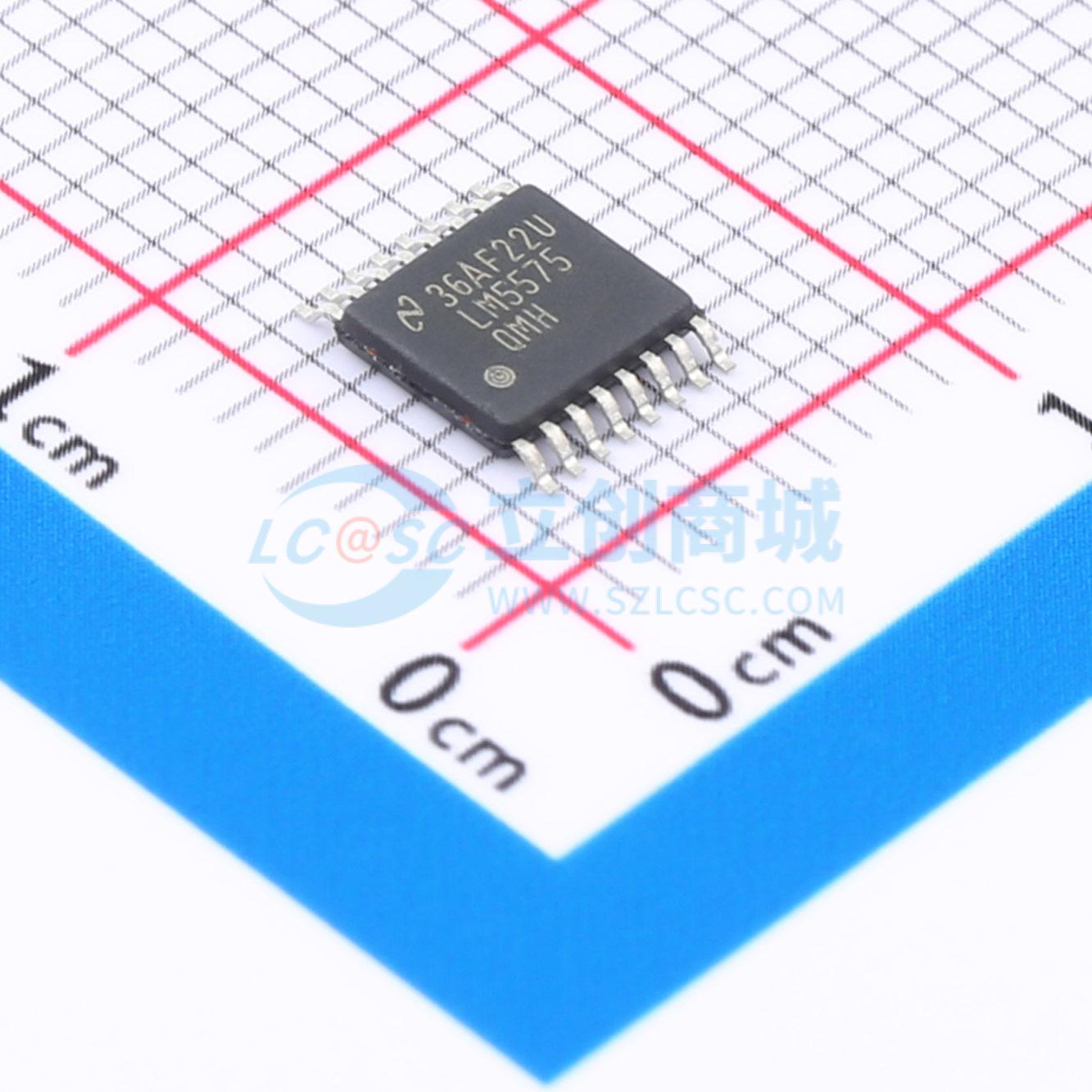

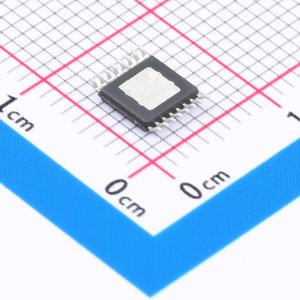

温馨提醒：图片仅供参考，商品以实物为准

LM5575QMHX/NOPB

75V输入1.5A降压开关调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM5575QMHX/NOPB是一款易于使用的SIMPLE SWITCHER® 75V输入1.5A降压开关调节器,适用于汽车应用。它集成了75V、330mΩ N-Channel MOSFET,具有超宽输入电压范围（6V至75V）和可调输出电压（低至1.225V）。该调节器采用仿电流模式架构,提供固有的线路调节、紧密的负载瞬态响应和环路补偿的简便性。工作频率可在50kHz至500kHz之间调整,支持多设备同步。该器件具有周期性限流、短路保护、热关断和远程关断功能,采用增强型HTSSOP-16封装,带暴露焊盘以辅助散热。
品牌名称: TI(德州仪器)
商品型号: LM5575QMHX/NOPB
商品编号: C1849546
商品封装: HTSSOP-16-EP
包装方式: 编带
商品毛重: 0.096克(g)

商品参数

商品概述

LM5575是一款易于使用的SIMPLE SWITCHER降压稳压器，使设计工程师能够使用最少的元件来设计和优化可靠的电源。LM5575的输入电压范围为6 - 75V，通过集成的330mΩ N沟道MOSFET可提供1.5A的连续输出电流。该稳压器采用模拟电流模式架构，具有固有的线性调节能力、出色的负载瞬态响应，且易于进行环路补偿，同时避免了传统电流模式稳压器在低占空比时的常见限制。工作频率可在50kHz至500kHz之间调节，以便优化尺寸和效率。为降低电磁干扰（EMI），频率同步引脚可使LM(2)557x系列的多个IC实现自同步或与外部时钟同步。LM5575具备逐周期电流限制、短路保护、热关断和远程关断功能，确保了可靠性。该器件采用散热增强型HTSSOP - 16封装，具有外露的裸片连接焊盘以实现散热。LM5575得到了全套WEBENCH在线设计工具的支持。

商品特性

LM5575Q是符合AEC - Q100 1级标准的汽车级产品（工作结温范围为 - 40℃至 + 125℃）
集成75V、330mΩ N沟道MOSFET
超宽输入电压范围：6V至75V
可调输出电压低至1.225V
反馈参考精度为1.5%
可通过单个电阻将工作频率在50kHz至500kHz之间调节
主/从频率同步
可调软启动
模拟电流模式控制架构
宽带宽误差放大器
内置保护功能
可根据需求提供符合AEC - Q100 0级标准的汽车级产品数据手册（工作结温范围为 - 40℃至 + 150℃）

应用领域

汽车领域
工业领域

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	6V~75V
	输出电压	1.225V~70V
	输出电流	1.5A
	开关频率	500kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
