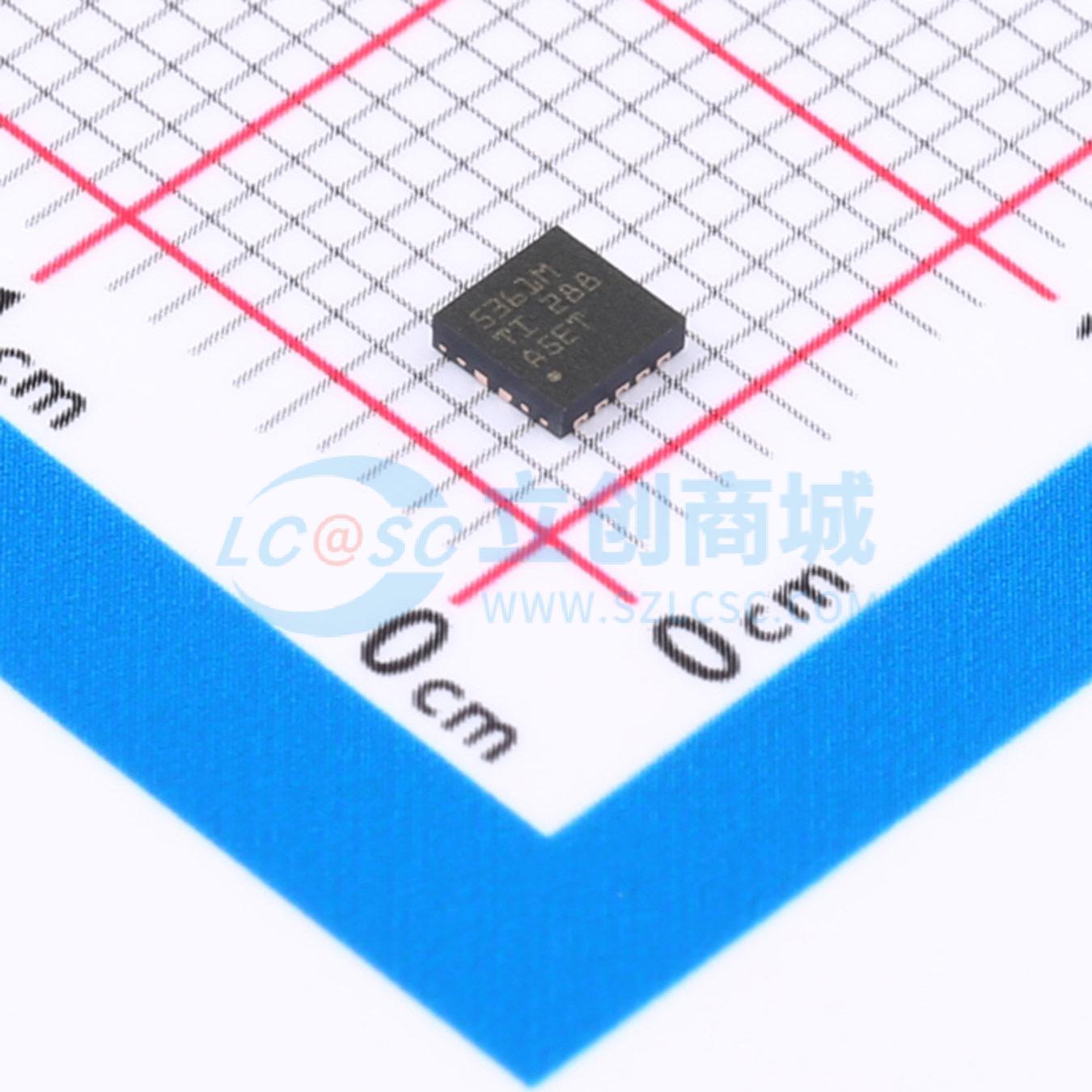

温馨提醒：图片仅供参考，商品以实物为准

LM53601MQDSXRQ1

同步、2.1MHz汽车级降压直流/直流转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM53601-Q1 汽车类 3.5V 至 36V、1A 同步 2.1MHz 降压转换器
品牌名称: TI(德州仪器)
商品型号: LM53601MQDSXRQ1
商品编号: C1849537
商品封装: WSON-10-EP(3x3)
包装方式: 编带
商品毛重: 0.06克(g)

商品参数

商品概述

LM53600-Q1 和 LM53601-Q1 同步降压稳压器器件针对汽车应用进行了优化，能够提供 5V、3.3V 的输出电压或可调输出电压。LM53600-Q1 支持高达 650mA 的负载电流，而 LM53601-Q1 支持高达 1000mA 的负载电流。这两款器件可利用高级高速电路在 2.1MHz 的固定频率下实现从 18V 输入到 3.3V 输出的稳压。这两款器件采用创新型架构，在输入电压仅为 3.8V 时也可提供 3.3V 稳压输出。输入电压最高可达 36V，容许的最高瞬态电压达 42V，这简化了输入浪涌保护设计。开漏复位输出具有滤波和延迟释放功能，可提供正确的系统状态指示。凭借这一特性，器件无需使用附加监控元件，这节省了成本和电路板空间。这两款器件可在 PWM 和 PFM 两种模式之间无缝切换，并且静态电流仅为 23μA，这确保了其在所有负载条件下均可展现高效率和出色的瞬态响应。只需很少的外部元件，因此印刷电路板 (PCB) 布局可以更加紧凑。尽管 LM53600-Q1 和 LM53601-Q1 器件属于 Q1 级，但均可在 –40°C 至 150°C 的结温范围内保证电气特性。

商品特性

符合汽车应用要求，具有符合 AEC - Q100 标准
-40°C 至 150°C 的结温范围（可用）
宽工作输入电压范围：3.55V 到 36V（瞬态电压高达 42V）
提供扩展频谱选项
2.1MHz 固定开关频率
低静态电流：23μA
关断电流：1.8μA
可调、3.3V 或 5V 三种输出
最大电流负载：LM53600 - Q1 为 650mA，LM53601 - Q1 为 1000mA
引脚可选强制 PWM 模式
具有滤波和延迟释放功能的 RESET 输出
外部频率同步
内部补偿、软启动、电流限制和欠压锁定 (UVLO)
具有可湿性侧面和非可湿性侧面的 10 引脚 3mm x 3mm SON 封装

应用领域

汽车摄像头应用
汽车驾驶辅助系统
汽车车身应用

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.8V~36V
	输出电压	3.3V~6V
	输出电流	1A
	开关频率	2.1MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	23uA
	开关管(内置/外置)	内置
	输出类型	可调
