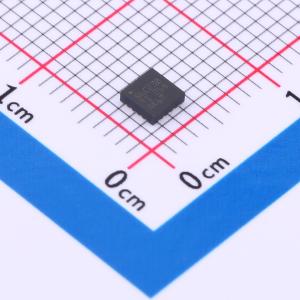

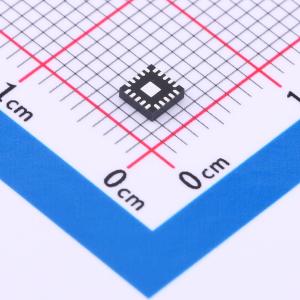

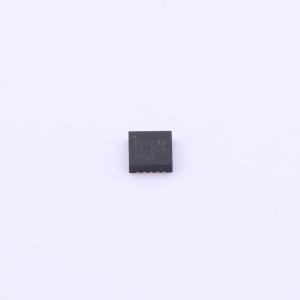

TPS56C230RJER

4.5V至18V、12A同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS56C230是一款高效的同步降压转换器,输入电压范围为4.5V至18V,输出电压范围为0.6V至5.5V,支持12A的连续输出电流。该器件采用D-CAP3控制架构,具有快速瞬态响应和低静态电流,适用于各种应用。
品牌名称: TI(德州仪器)
商品型号: TPS56C230RJER
商品编号: C1849534
商品封装: VQFN-20-EP(3x3)
包装方式: 编带
商品毛重: 0.096克(g)

商品参数

商品概述

TPS56C230是一款配备集成FET的高效同步降压转换器。它的待机电流低，需要的外部组件也较少，可用于各种应用。该转换器采用D - CAP3控制，只需内部补偿即可实现快速瞬态响应以及出色的线路和负载调整，具有一个专用电路，可支持低等效串联电阻(ESR)输出电容器（例如专用聚合物电容器和超低ESR陶瓷电容器）。可使用MODE引脚设置Eco - mode或FCCM模式以实现轻负载运行，Eco - mode在轻负载运行期间可保持高效率，FCCM模式运行可在轻负载下保持低输出纹波。此器件同时支持内部和外部软启动时间选项，具有1.2ms的内部固定软启动时间，也可通过外部SS引脚连接外部电容器实现更长软启动时间。 TPS56C230集成了电源正常状态指示器并具备输出放电功能，提供包括OVP、UVP、OCP、OTP和UVLO在内的全面保护，可采用20引脚3.0mm×3.0mm HotRod封装，额定结温范围为 - 40°C至125°C。

商品特性

输入电压范围：4.5V至18V
输出电压范围：0.6V至5.5V
支持12A的连续输出电流
D - CAP3™架构控制，可实现快速瞬态响应
±1%反馈电压精度(25°C)
集成17mΩ和5.9mΩ FET
可选Eco - mode™和强制连续导通模式(FCCM)（通过MODE引脚）
500kHz开关频率
可调软启动时间，默认为1.2ms
集成式电源正常状态指示器
内置输出放电功能
逐周期过流保护
非锁存过压、欠压、过热以及欠压锁定保护功能
运行结温范围： - 40°C至125°C
20引脚3.0mm×3.0mm HotRod™VQFN封装
与8A TPS568230引脚对引脚兼容
可使用TPS56C230并借助WEBENCH®电源设计器创建定制设计方案

应用领域

数字电视和机顶盒
PC和工业PC
有线网络
分布式电源系统

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	600mV~5.5V
	输出电流	12A
	开关频率	500kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	400uA
	开关管(内置/外置)	内置
	输出类型	可调
