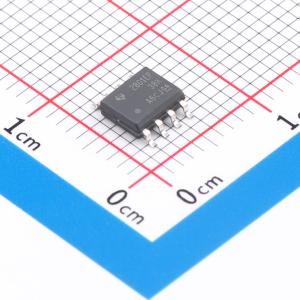

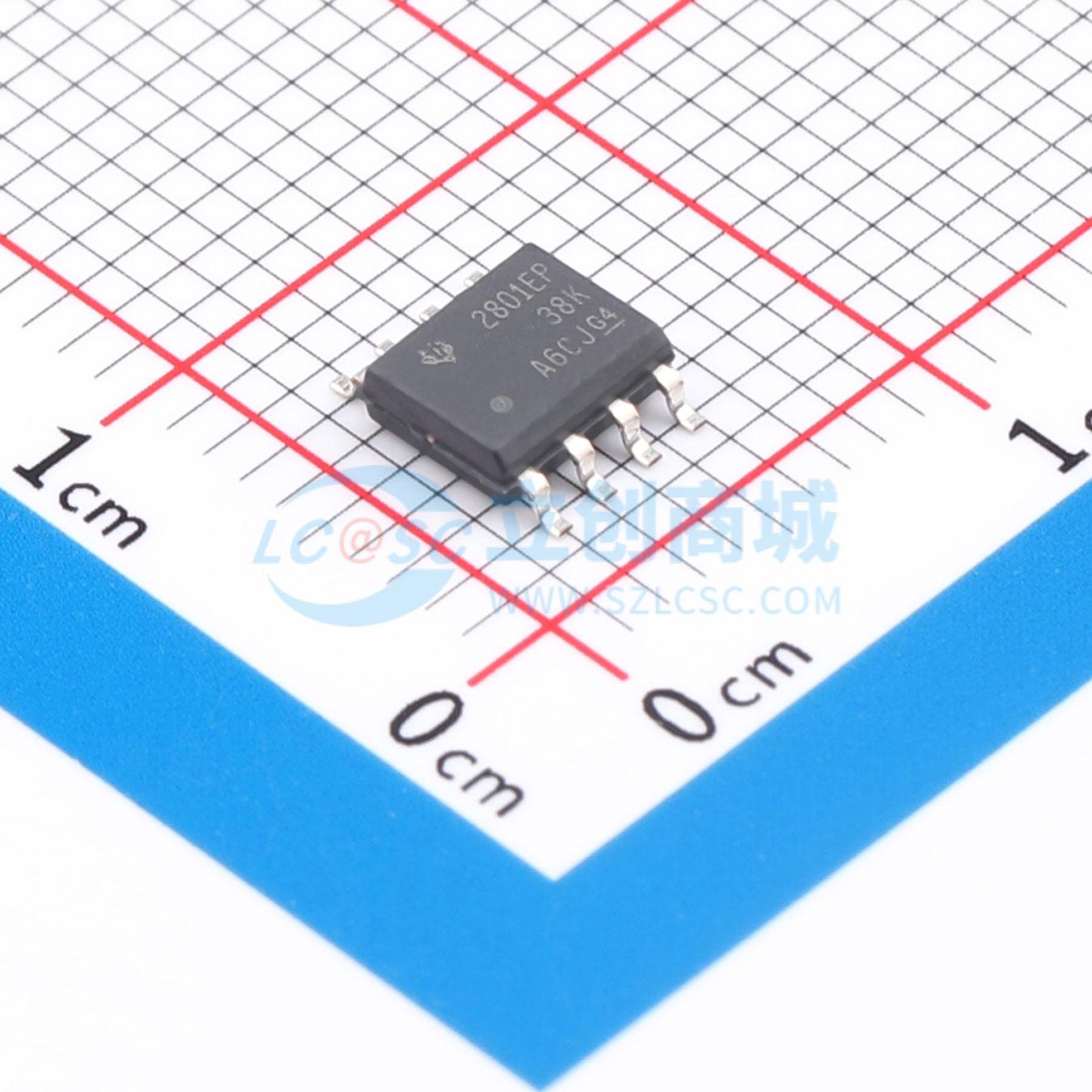

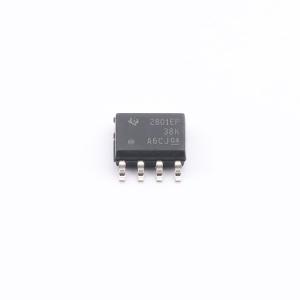

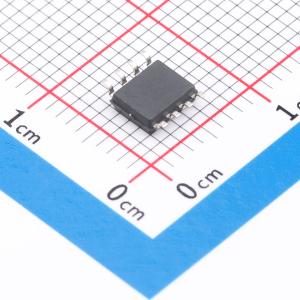

UCC2801MDREP

低功耗 BiCMOS 电流模式脉宽调制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UCC2800/1/2/3/4/5系列高速、低功耗集成电路包含离线式和直流-直流固定频率电流模式开关电源所需的所有控制和驱动组件，且所需元件数量极少。这些器件的引脚配置与UC2842/3/4/5系列相同，还具备内部全周期软启动和电流检测输入内部前沿消隐等附加功能。
品牌名称: TI(德州仪器)
商品型号: UCC2801MDREP
商品编号: C1849526
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.175克(g)

商品参数

商品概述

UCC2800/1/2/3/4/5系列高速、低功耗集成电路包含离线和直流到直流固定频率电流模式开关电源所需的所有控制和驱动组件，且所需元件数量最少。这些器件与UC2842/3/4/5系列具有相同的引脚配置，还具备内部全周期软启动和电流检测输入内部前沿消隐等附加特性。 UCC2800/1/2/3/4/5系列提供最大占空比和临界电压电平选择。像UCC2803和UCC2805这类参考电压较低的器件最适合用于电池供电系统，而UCC2802和UCC2804的参考电压较高且欠压锁定（UVLO）迟滞较大，使其成为离线电源的理想选择。

商品特性

受控基线 - 一次组装 - 一个测试点 - 一个制造点
扩展温度性能范围为 -55℃ 至 125℃
增强型减少制造源（DMS）支持
增强型产品变更通知
使用机器模型 τ（C = 200 pF，R = 0）时，ESD 保护超过 200 V
典型启动电源电流为 100 μA
典型工作电源电流为 500 μA
可工作至 1 MHz
内部软启动
内部故障软启动
电流检测信号内部前沿消隐
1 A 图腾柱输出
从电流检测到栅极驱动输出的典型响应时间为 70 ns
电压基准精度为 ±1.5%
引脚排列与 UC3842 和 UC3842A 相同

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	工作电压	7.4V~9.4V
	开关频率	40kHz~52kHz
	输出电流	1A
	耗散功率(Pd)	650mW

	属性	参数值
	最大占空比	50%
	拓扑结构	反激式
	特性	过流保护(OCP)；软启动
	工作温度	-55℃~+125℃
