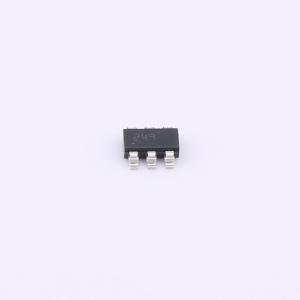

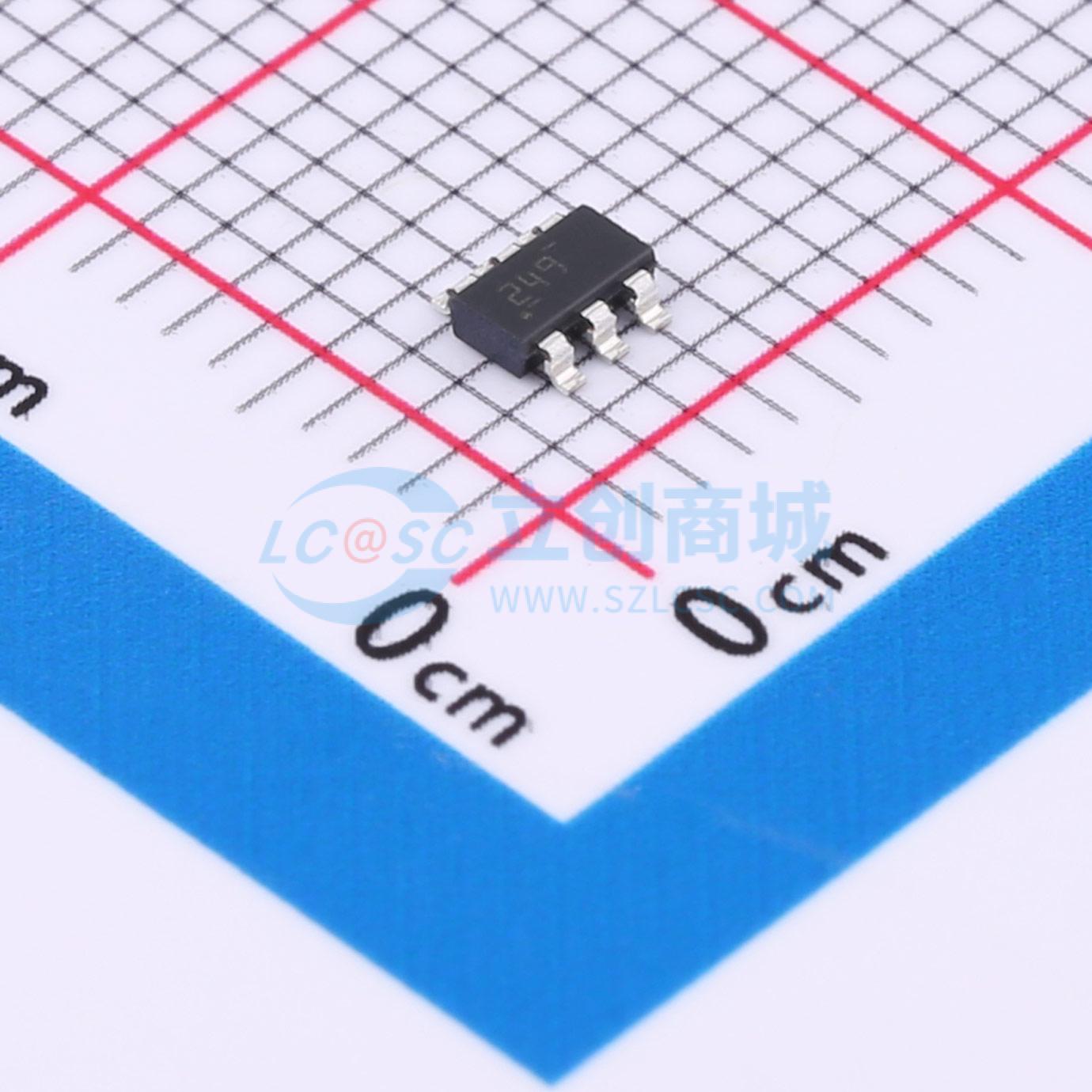

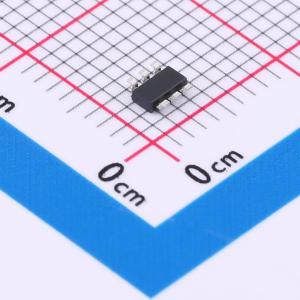

温馨提醒：图片仅供参考，商品以实物为准

TPS563249DDCT

17V、3A、恒定1.4MHz同步降压稳压器

描述: TPS563249 17V、3A、恒定 1.4MHz 同步降压稳压器
品牌名称: TI(德州仪器)
商品型号: TPS563249DDCT
商品编号: C1849530
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

TPS563249 是一款采用SOT - 23 封装的简单易用型3A 同步降压转换器。该器件经过优化，最大限度地减少了运行所需的外部组件并可实现低待机电流。此开关稳压器采用D - CAP3 模式控制，能够提供快速瞬态响应，并且在无需外部补偿组件的情况下支持诸如高分子聚合物等低等效串联电阻(ESR) 输出电容以及超低ESR 陶瓷电容器。 TPS563249 采用强制连续导通模式(FCCM) 运行，在轻载工作期间保持固定的1.4MHz 开关频率，并可消除系统干扰。TPS563249 采用6 引脚1.6mm×2.9mm SOT (DDC) 封装，额定结温范围为 - 40°C 至125°C。

商品特性

在3A 转换器集成了70mΩ 和30mΩ FET
D - CAP3™模式控制，用于快速瞬态响应
输入电压范围：4.5V 至17V
输出电压范围：0.6V 至7V
强制连续导通模式
恒定1.4MHz 开关频率
低关断电流（低于10μA）
1% 反馈电压精度(25°C)
从预偏置输出电压中启动
逐周期过流限制
断续模式过流保护
非锁存欠压保护(UVP) 和热关断(TSD) 保护
固定软启动时间：1.7ms

应用领域

宽带调制解调器
接入点网络
无线路由器
安全监控
电视、机顶盒

交货周期

订货7-9个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~17V
	输出电压	600mV~7V
	输出电流	3A
	开关频率	1.4MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
