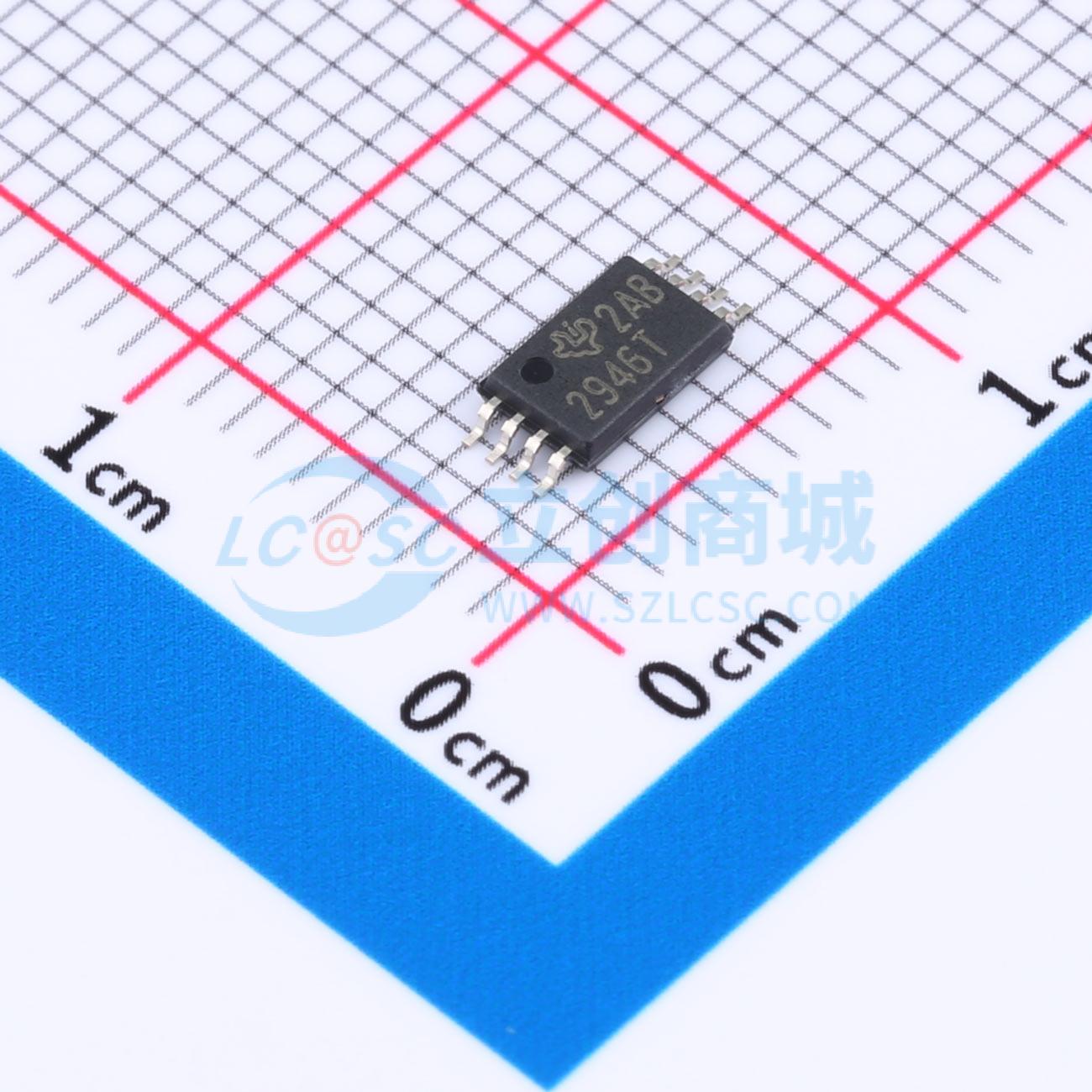

温馨提醒：图片仅供参考，商品以实物为准

UCC2946TPWRQ1

微处理器监控器带看门狗定时器

描述: UCC2946旨在提供精确的微处理器监控功能，包括复位和看门狗功能。在上电期间，当VDD低至1 V时，该器件会发出复位信号RES(上划线)。复位信号会一直保持有效，直到VDD电压上升并在复位周期内保持高于复位阈值
品牌名称: TI(德州仪器)
商品型号: UCC2946TPWRQ1
商品编号: C1849521
商品封装: TSSOP-8
包装方式: 编带
商品毛重: 0.16克(g)

商品参数

商品概述

UCC2946用于提供精准的微处理器监控，包含复位与看门狗功能。上电阶段，当VDD低至1V时，器件即可输出复位信号RES；复位信号会保持有效，直到VDD电压上升并稳定在复位阈值以上达到复位周期，复位阈值和复位周期均可由用户编程设定。该器件对VDD线路的电压毛刺具有抗干扰能力，复位信号撤销后，只有低于阈值、幅度和时长满足条件的电压跌落才会触发复位信号。微处理器的I/O线可连接至看门狗输入WDI实现看门狗功能，若在可编程设定的看门狗周期内I/O线未发生翻转，将会输出WDO警报信号；看门狗功能在复位状态下处于禁用状态。该器件内置有限的静电放电防护，存储和操作过程中需采取措施避免静电损坏内部MOS栅极。

商品特性

符合汽车应用要求
复位阈值完全可编程
复位周期完全可编程
看门狗周期完全可编程
复位阈值精度2%
输入电压可低至2V
输入最大电流为18μA
复位输出有效电压可低至1V
工作温度范围为-40℃~105℃
推荐工作电压范围为2.1V~5.5V
对VDD线路电压毛刺具备抗干扰能力
可通过两个外部电阻编程配置复位触发电压，复位触发电压计算公式为V_RESET = 1.235 × (R1 + R2)/R2
可通过外部电容编程配置复位周期，复位时长计算公式为TRP = 3.125×C_RP，其中TRP单位为毫秒，C_RP单位为纳法
支持手动复位功能
看门狗功能在复位状态下自动禁用
采用8引脚TSSOP封装，可优化电路板占用空间

应用领域

各类微处理器系统运行监控
微处理器上电、掉电过程的欠压防护，防止微处理器执行错误代码
滤除电源线路的噪声电压毛刺，避免系统误操作
微处理器运行故障检测，配合故障恢复程序提升系统可靠性

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	开漏
	工作电压	2.1V~5.5V
	复位有效电平	低电平有效
	阈值电压	-

	属性	参数值
	受监控电压数	1
	复位超时	200ms
	工作温度	-40℃~+105℃
	功能特性	手动复位输入；看门狗定时器
	静态电流(Iq)	12uA
