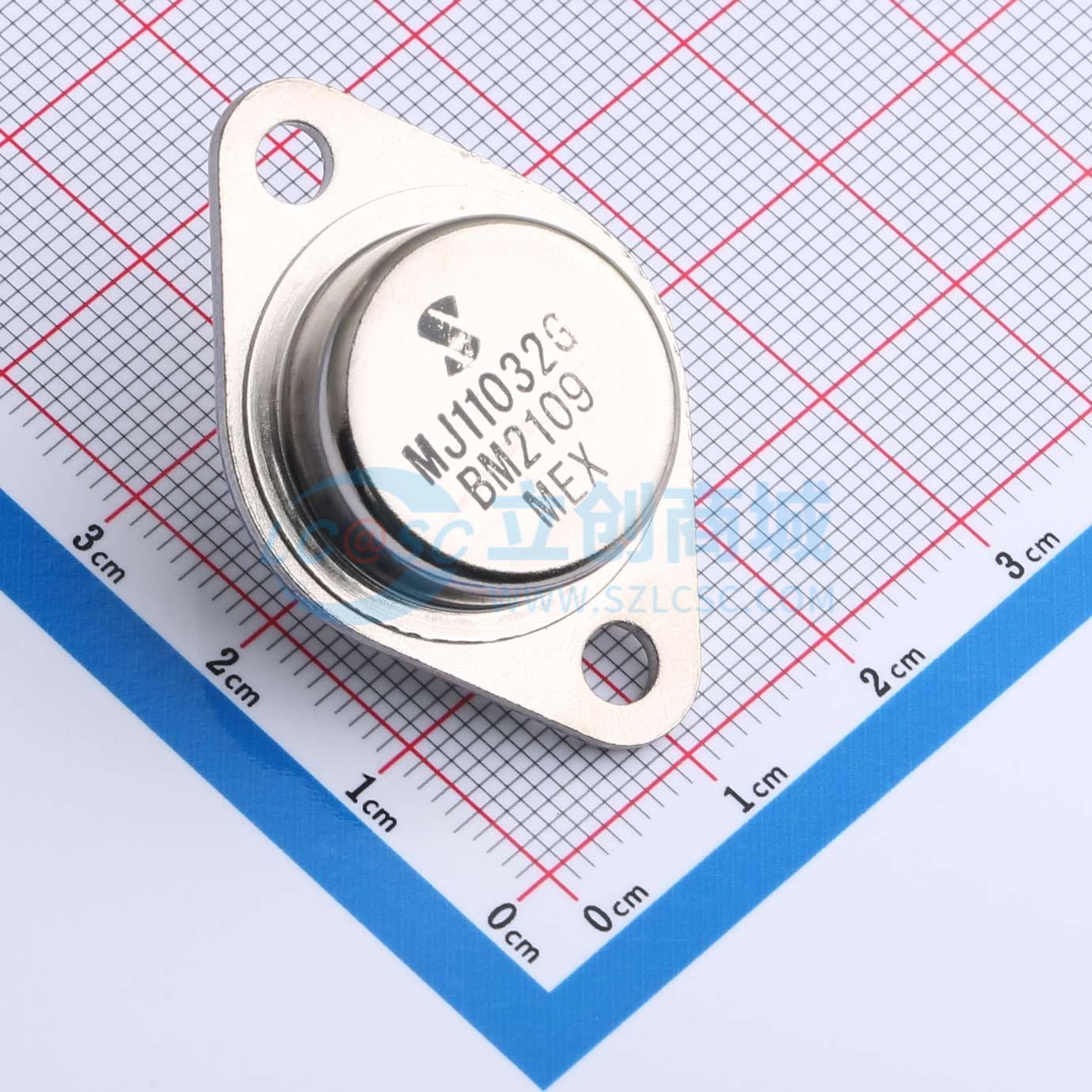

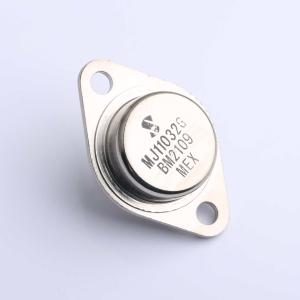

MJ11032G-JSM
NPN 120V 50A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 用作互补通用放大器应用中的输出器件。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- MJ11032G-JSM
- 商品编号
- C18221459
- 商品封装
- TO-3
- 包装方式
- 托盘
- 商品毛重
- 12.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿管 | |
| 类型 | NPN | |
| 集射极击穿电压(Vceo) | 120V | |
| 直流电流增益(hFE) | 18000 | |
| 耗散功率(Pd) | 300W | |
| 集电极电流(Ic) | 50A |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | - | |
| 集电极截止电流(Icbo) | - | |
| 集射极饱和电压(VCE(sat)) | 3.5V@50A,500mA | |
| 工作温度 | - | |
| 射基极击穿电压(Vebo) | 5V | |
| 基极-发射极饱和电压(VBE(sat)) | 4.5V |
商品概述
集电极 - 发射极击穿电压 V(BR)CEO = 120V（最小值） 高直流电流增益 ：hFE = 1000（最小值）@Ic = 25A ：hFE = 400（最小值）@Ic = 50A
- 与PNP型MJ11032G互补
- 批次间差异极小，确保器件性能稳定、运行可靠 引脚
- 基极
- 发射极

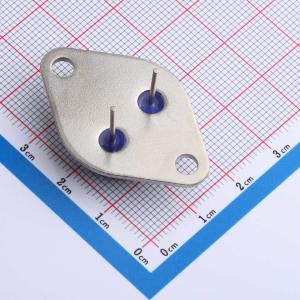

- 集电极（管壳） TO - 3封装
应用领域
-设计用作互补通用放大器应用中的输出器件。
