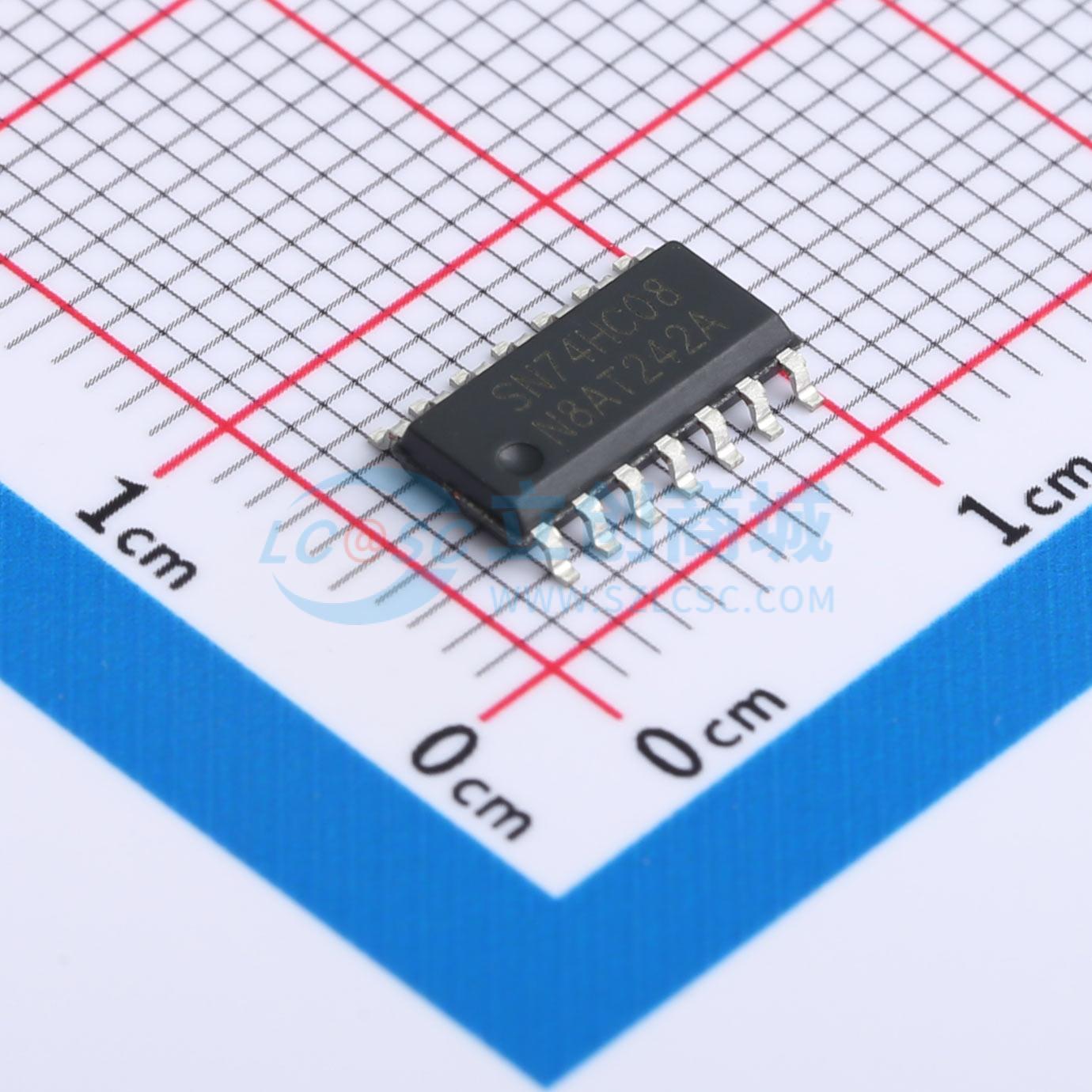

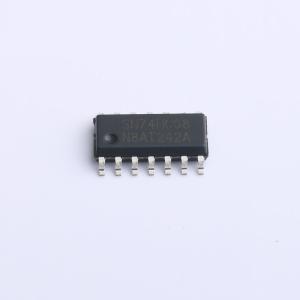

SN74HC08DR-JSM
SN74HC08DR-JSM
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高速CMOS、4路2输入与门
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- SN74HC08DR-JSM
- 商品编号
- C18221464
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.202克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 通道数 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 20uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V~4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV~1.8V | |
| 输出高电平(VOH) | 5.9V；5.34V | |
| 输出低电平(VOL) | 330mV | |
| 系列 | 74HC系列 | |
| 传播延迟(tpd) | 18ns@4.5V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 输入通道数 | 2 |
商品概述
SN74HCO8DR-JSM是高速CMOS电路，管脚兼容低功耗肖特基TTL（LSTTL）系列。遵循JEDEC标准n0.7A，实现了2输入与门功能。
商品特性
- 兼容JEDEC标准no.8-1A
- ESD保护
- HBM EIA/JESD22-A114-A exceeds 2000V
- MM EIA/JESD22-A115-A exceeds 200V
- 温度范围： -40°C ~ +85°C
- 封装形式：DIP-14/SOP-14
